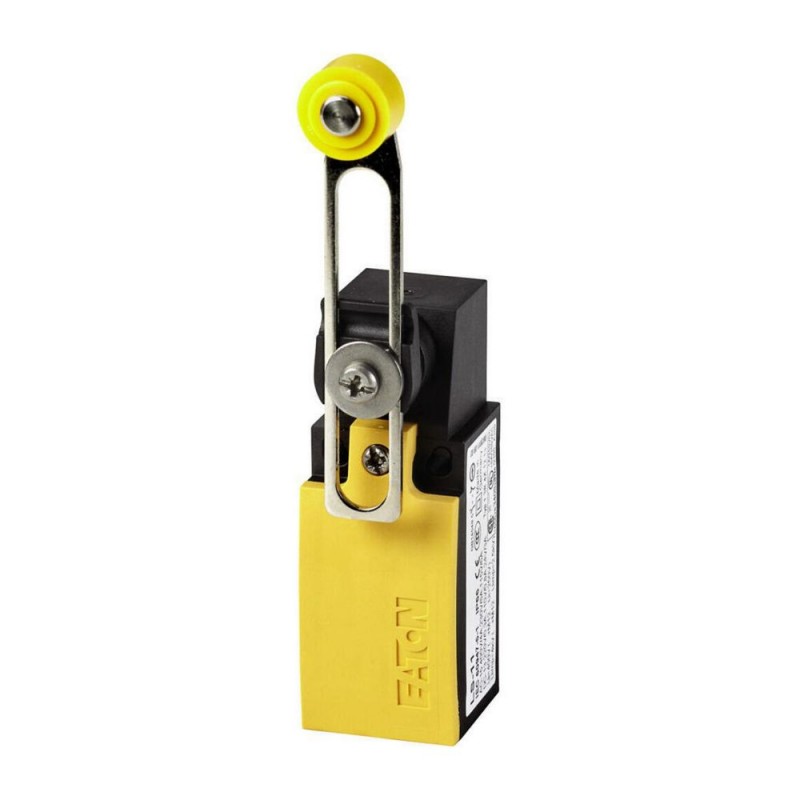

LS-11S/RLA 266119 Y7-266119 EATON ELECTRIC Interruptor de posición Plástico 1 NO + 1 NC Palanca de rodillo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LS-11S/RLA 266119 Y7-266119 EATON ELECTRIC Interruptor de posición Plástico 1 NO + 1 NC Palanca de rodillo

LS-11S/RLA

266119

Y7-266119

EATON-MOELLER

2

Interruptor de posición, Plástico, 1 NO + 1 NC, Palanca de rodillo

Interruptor de posición de la serie Eaton Moeller®, Palanca de rodillo ajustable, Unidad completa, 1 NO, 1 NC, Contacto de acción rápida - Sí, Cage clamp, Amarillo, Material aislado, -25 - +70 °C

Interruptor de posición, Función básica: Interruptores de posición, Interruptores de posición de seguridad, Referencia del grupo de piezas: LS(M)-..., Gama de productos: Palanca de rodillo ajustable, Grado de protección: IP66, IP67, Características: Unidad completa, Temperatura ambiente: -25 - +70 °C, Contacto de acción rápida: Sí, Contactos N/O = Normalmente abierto: 1 N/A, Contactos N/C = Normalmente cerrado: 1 NC, Notas: = función de seguridad, por apertura positiva según IEC/EN 60947-5-1, Apertura positiva (ZW): sí, Color Cubiertas de la carcasa: Amarillo, Carcasa: Material aislante, Tipo de conexión: Abrazadera de jaula, Abrazadera de jaula es una marca registrada de Wago Kontakttechnik, 32432 Minden, Alemania. , Accesorios para los terminales Cage-Clamp de Wago:peine eléctrico, gris, Wago Nº de artículo 264-402, Normas: IEC/EN 60947

Más detalles


Sensores > Interruptor de posición individual

Interruptores de posición

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $72.81
Precio unitario: $36.40
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton Moeller® series LS Position switch
N.º de catálogo
266119
EAN
4015082661199
Longitud/profundidad de producto
33.5 mm
Altura del producto
120 mm
Anchura del producto
31 mm
Peso del producto
0.085 kg
Certificación(es)
IEC/EN 60947-5
UL 508
UL Category Control No.: NKCR
CSA-C22.2 No. 14
UL
CSA Class No.: 3211-03
CSA File No.: 012528
UL File No.: E29184
CE
CSA
IEC/EN 60947
Notas del catálogo
El cabezal de operación se puede girar 90° para permitir la adaptación a la dirección de aproximación especificada
Código de modelo
LS-11S/RLA

Features & Functions

Tipo de conexión eléctrica
Entrada de cable (métrica)
Color de caja
Cubierta amarilla
Material de la caja
Material aislante
Plástico
Características
Apertura positiva
Contacto de ruptura brusca¢
Apertura forzada
Tipo de función del interruptor
Interruptor de desconexión rápida

General

Tipo de conexión
Cage Clamp
Grado de protección
IP66/IP67
NEMA otros
Frecuencia de maniobra
6000 Maniobras/hora
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Palanca rotatoria ajustable
Tensión asignada soportada al impulso (Uimp)
4.000 V AC
Reproducibilidad
0,15 mm (contactos/capacidad de conmutación)
Apto para
Funciones de seguridad
Tipo
Interruptor de posición de seguridad

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
25 g, Contacto normalizado, Mecánico, Choque semisinusoidal 20 ms

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Resistencia climática
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, constante, a IEC 60068-2-78

Terminal capacities

Capacidad del terminal (flexible con terminal)
1 x (0,5 - 1,5) mm²
Capacidad del terminal (rígido)
1 x (0,5 - 2,5) mm²

Electrical rating

Corriente asignada de cortocircuito condicional (lq)
1 kA
Tensión asignada de aislamiento (Ui)
400 V
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
6 A
Corriente asignada de empleo (Ie) en AC-15, 24 V
6 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
4 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.6 A
Corriente asignada de empleo (Ie) en DC-13, 125 V
0.8 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.3 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
3 A
Protección nominal contra cortocircuitos
Máx. 6 A gG/gL, Fusible, Contactos
Frecuencia de alimentación
Máx. 400 Hz, Contactos

Actuator

Fuerza de accionamiento al principio/final del recorrido
1.0 N/8.0 N
Par de accionamiento de los accionadores rotatorios
0.2 Nm
Tipo de accionador
Palanca giratoria ajustable
Velocidad de funcionamiento
máx. 1,5 m/s (con leva DIN, accionamiento mecánico)
Para ángulo de actuación α = 30°, L = 125 mm

Contacts

Seguridad contra fallo de conexión
1 fallo por cada 10.000.000 de operaciones de conmutación (determinadas estadísticamente, a 24 V DC/5 mA)
1 fallo por cada 5.000.000 de operaciones de conmutación (determinadas estadísticamente, a 5 V DC/1 mA)
Número de contactos (contactos conmutados)
0
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1

Safety

Categoría de seguridad contra explosiones para gas
Ninguno
Categoría de seguridad contra explosiones para polvo
Ninguno

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.17 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
6 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 266119 Sensores (EC000030)
Característica Valor
Anchura del sensor (EF007094) 31 mm
Diámetro del sensor (EF007111) 0 mm
Altura del sensor (EF007283) 61 mm
Longitud del sensor (EF007334) 33.5 mm
Corriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084) 6 A
Corriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082) 6 A
Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) 6 A
Corriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087) 3 A
Corriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085) 0.8 A
Corriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386) 0.3 A
Función de conmutación (EF000189) Interruptor de desconexión rápida
Función de cambio de enclavamiento (EF007447) No
Salida electrónica (EF006987) No
Apertura forzada (EF006694) Sí
Número de contactos auxiliares relacionados con la seguridad (EF006940) 1
Número de contactos normalmente cerrados (EF008255) 1
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos inversores (EF008257) 0
Tipo de interfaz (EF006977) Ninguno
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Ninguno
Forma de construcción de la carcasa (EF004008) Cuboide
Material de carcasa (EF001596) Plástico
Revestimiento de la carcasa (EF001601) Otros
Ejecución del elemento accionador (EF006976) Palanca giratoria ajustable
Alineación del actuador (EF008793) Rodillo de levas cruzado
Ejecución de la conexión eléctrica (EF003961) Entrada de cable (métrica)
Con indicación de estado (EF001602) No
Apto para funciones de seguridad (EF001597) Sí
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Grado de protección (IP) (EF005474) IP66/IP67
Grado de protección (NEMA) (EF011959) Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LS-11S/RLA Y7-266119 266119 ES_106790.pdf 2 Mbytes LS-11S/RLA Y7-266119 266119 ES_106790.pdf
