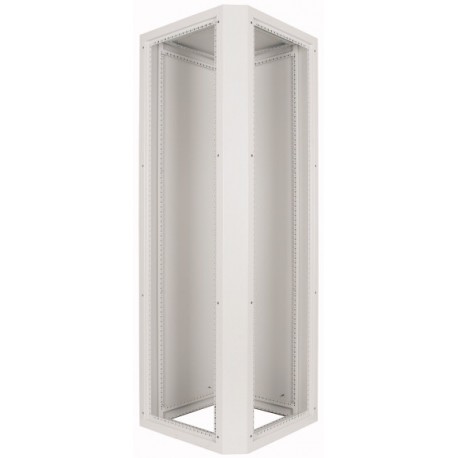

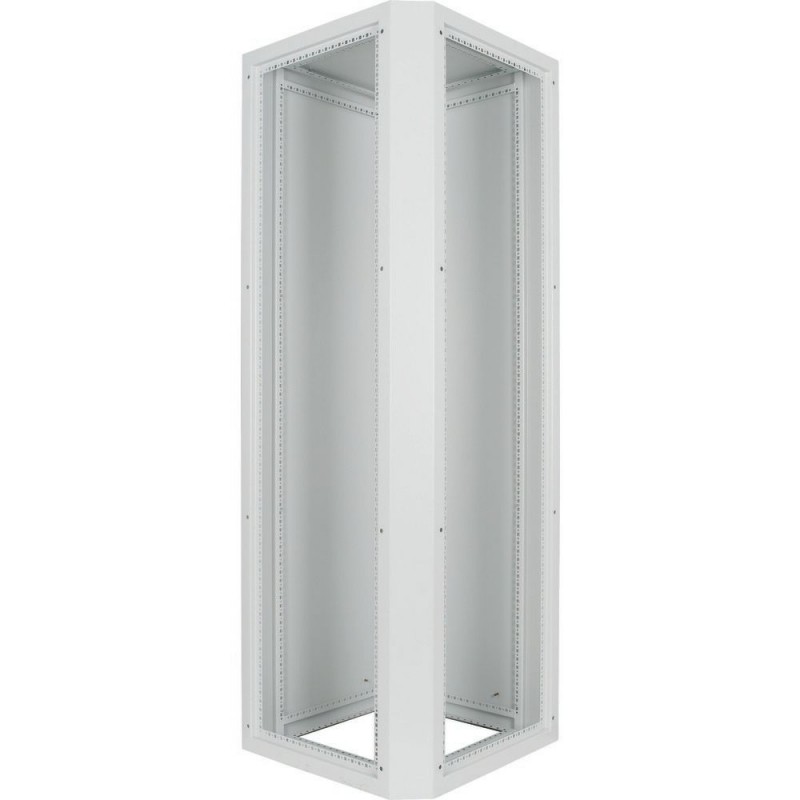

XSC200606 286388 Y7-286388 EATON ELECTRIC sección esquina, HxAxP 2000x650x650mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XSC200606 286388 Y7-286388 EATON ELECTRIC sección esquina, HxAxP 2000x650x650mm

XSC200606

286388

Y7-286388

EATON-MOELLER

sección esquina, HxAxP=2000x650x650mm

Sección de esquina, H x An x D = 2000x650x650mm, gris

Sección de esquina, para configurar una sección alrededor de la esquina, incluye placas traseras y superiores, altura 2000 mm, ancho 650 mm, profundidad 650 mm, placa de acero, pintura en polvo, RAL 7035

Más detalles


Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)

Cajas y armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $851.45
Precio unitario: $851.45
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Main LV switchgear
Catalog Number
286388
EAN
4015082863883
Product Length/Depth
2020 mm
Product Height
660 mm
Product Width
660 mm
Product Weight
40 kg
Compliances
RoHS conform
Model Code
XSC200606

Product specifications

Features
Connectable
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Not applicable.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Not applicable.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 690 V AC
10.9.3 Impulse withstand voltage
6 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Pollution degree
3
Surface finishing
Powder coating
Degree of protection
IK10
IP55
4X (NEMA)
Material quality
Other
Color
Gray
Permissible load of the mounting plate according to IEC 62208 - max
4000 N
Number of locks
0
RAL-number
7035
Material
Steel
Mounting method
Wall fastening
Overvoltage category
IV
Installation type
Floor installation possible
Protection class
I
Number of covers/doors
0
Permissible load of the enclosure according to IEC 62208 - max
5000 N
Permissible load of the door(s) according to IEC 62208 - max
1000 N
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W
Number of connector holes
0

ETIM for 286388 Sistemas de armarios eléctricos (EC000261)
Característica Valor
Anchura (EF000008) 660 mm
Altura (EF000040) 660 mm
Profundidad (EF000049) 2020 mm
Material (EF002169) Acero
Calidad del material (EF001257) Otros
Acabado de superficie (EF006569) Con revestimiento en polvo
Color (EF000007) Gris
Número RAL (EF000116) 7035
Separado (EF020363) No
Modelo de pared con toma de tierra (EF015208) No
Apto para montaje en pared (EF000664) Sí
Modelo angular (EF020814) No
Montaje intermedio (EF022994) No
Acoplable (EF001229) Sí
Con placa de montaje (EF000118) No
Placa de montaje de profundidad ajustable (EF006054) No
Apto para montar en pared (EF007536) No
Fijación en poste (EF009582) No
Con puerta (EF009169) No
Número de puertas (EF000122) 0
Con puerta acristalada (EF001089) No
Con puerta de ventilación (EF006279) No
Con puerta trasera (EF007381) No
Número de bloqueos (EF000123) 0
Con parte superior (EF007965) No
Cubierta transparente (EF011401) No
Apto para montaje métrico (EF005823) No
Cubierta inclinada (EF009278) No
Agujeros ciegos (EF001039) No
Versión de CEM (EF001062) Sí
Resistencia al impacto (IK) (EF004293) IK10
Grado de protección (IP) (EF005474) IP55
