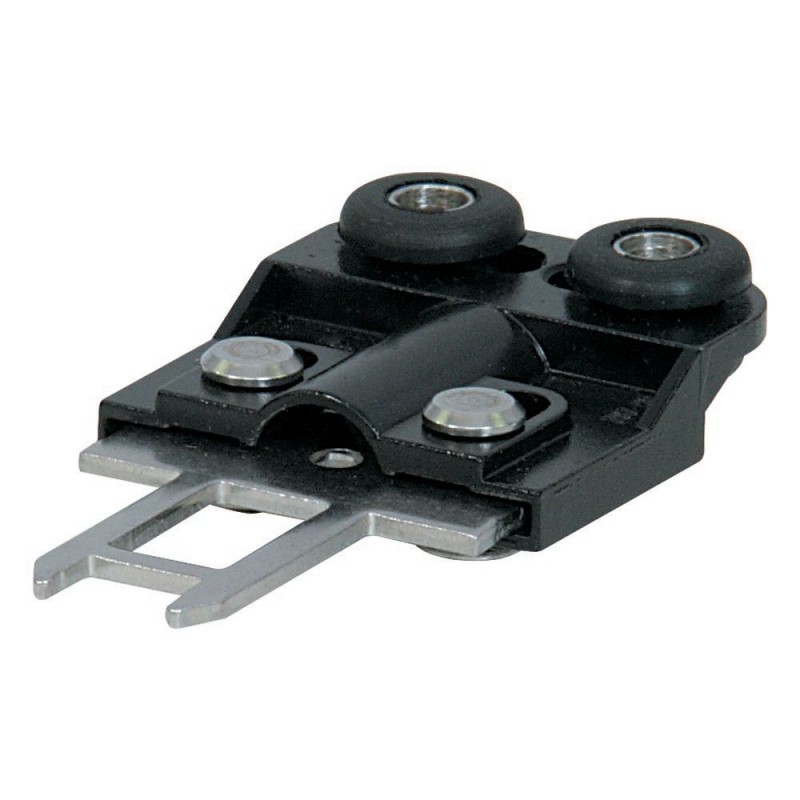

LS-XNG-ZBZ 106834 EATON ELECTRIC Actuador Recto Servoaccionador flexible
LS-XNG-ZBZ
106834
EATON-MOELLER
10
Actuador; Recto; Servoaccionador flexible
Sensores > Actuador de interruptor de posición con accionador separado
Interruptores de posición
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más Información
▲Compensación del actuador, tv de
EN 60947-5-1 IEC, IP65_x, la aprobación de los empleadores de la Asociación de seguros de responsabilidad GS-ET-19, dispositivo para el mundo de los mercados, actuador electromagnético de enclavamiento de puerta, el ZBZ interruptor de alimentación mejora el estándar de seguridad para el personal y la protección del proceso a través de una protección fiable y de bloqueo de las puertas de protección. El ZBZ interruptor de encendido funciona de acuerdo a dos principios de funcionamiento: con la fuerza magnética o accionado por resorte de bloqueo. Accionado por resorte de enclavamiento se presta de manera óptima para la protección del personal. Así, cada puerta permanece cerrado de forma segura, incluso durante un fallo de alimentación. En caso de una emergencia, la guardia de protección debe abrirse mediante un auxiliar mecanismo de liberación. Magnético-powered enclavamientos se utilizan para el personal y la protección del proceso. La cubierta protectora está bloqueado cuando se aplica el voltaje, en el evento de una falla de energía en el área protegida es directamente accesible. Separados de la anunciación de la posición de puerta, adecuado para su uso con dispositivos electrónicos a la norma IEC/EN 61131-2
Programa de entrega
La función básica de
actuadores
Parte del grupo de referencia
LS...ZBZ/X
La función
Plano de compensación actuador
Descripción
Con el aumento de la tolerancia en el cierre de la dirección
De acero inoxidable
De acero inoxidable
Para el uso con
las puertas que no cierran precisamente
Notas
para la combinación con LS-...ZBZ/X dispositivos básicos
Datos técnicos
General
Normas
IEC/EN 60947
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78; calor húmedo, cíclico, IEC 60068-2-30
Posición de montaje
Como se requiere
Terminal de capacidadesSólido
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
2 x (0.75 - 1.5) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDos
2 x (0.5 - 1.5) mmDos
Precisión de repetición
0,02 mm
Contactos/capacidad de conmutación
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
400 V
Categoría de sobretensión/grado de contaminación
III/3
Corriente de operación nominal [Ie]AC-1524 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15220 V 230 V 240 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15380 V 400 V 415 V [Ie]
4 Un
Corriente de operación nominal [Ie]DC-1324 V [Ie]
Tres
Corriente de operación nominal [Ie]DC-13110 V [Ie]
0,8 a
Corriente de operación nominal [Ie]DC-13220 V [Ie]
0.3 a
Frecuencia de alimentación
max. 400 Hz
Clasificación de cortocircuito IEC/EN 60947-5-1max. fusible
6 a gG/gL
Mecánica variables
Mecánica de la resistencia de choque (la mitad sinusoidal de choque, de 20 ms)Estándar-acción póngase en contacto con
10 g
Frecuencia de operación [Operaciones/h]
≦ 800
Actuación
MecánicaSujeción mecánica de la fuerza de acc. GS-ET-19 (04/2004)XG, XW, XNG
1700 N
MecánicaSujeción mecánica de la fuerza de acc. GS-ET-19 (04/2004)XWA, XFG, XF
1600 N
MecánicaSujeción mecánica de la fuerza de acc. GS-ET-19 (04/2004)XNW
1200 N
ElectromecánicoPor imánEl consumo de energíaa 120 V CA
8 VA
ElectromecánicoPor imánEl consumo de energíaa las 24 V DC
8 W
ElectromecánicoPick-up y drop-out valores
0.85 - 1.1 x Us
ElectromecánicoImán del factor del deber
100 % ED
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Sensores (EG000026) / Actuador del interruptor de posición con actuador separado (EC001487)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Posición / Actuador del interruptor de posición con actuador separado ([email protected] [BAA078012])
Modelo
Actuador con montaje horizontal
Aprobaciones
Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Dimensiones
Fijación sólo se permite con el M5 tornillo de fijación y la arandela de acuerdo a la norma DIN EN ISO 7093
① Distancia del dispositivo de la cabeza = 0.1 3.0 mm ...
① Distancia del dispositivo de la cabeza = 0.1 3.0 mm ...
