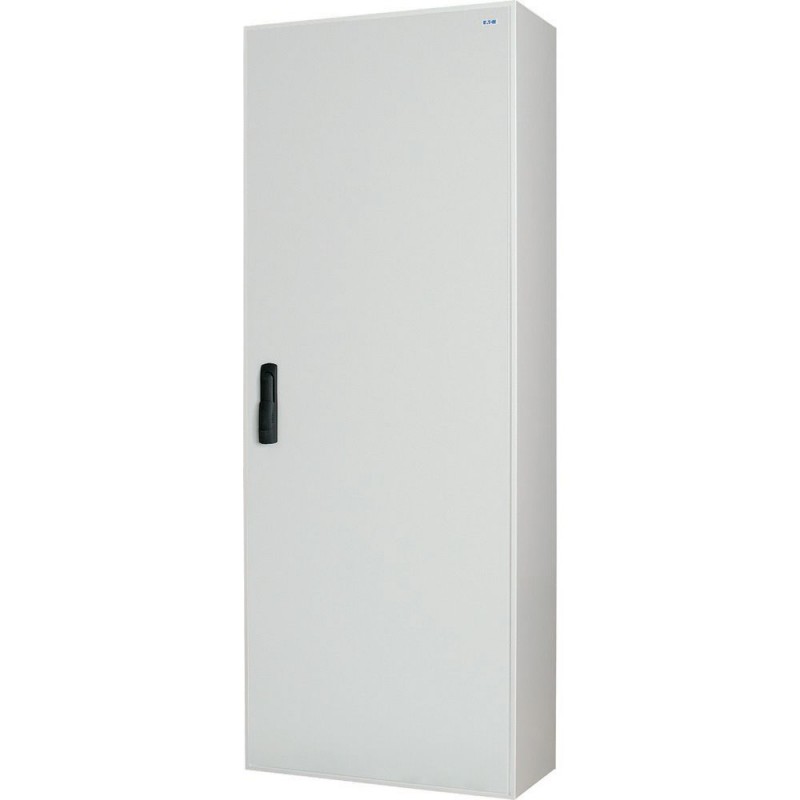

BPM-O-400/10-P 116655 2460508 EATON ELECTRIC Armario de superficie con maneta, IP54, HxAxP 1060x400x270mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPM-O-400/10-P 116655 2460508 EATON ELECTRIC Armario de superficie con maneta, IP54, HxAxP 1060x400x270mm

BPM-O-400/10-P

116655

2460508

EATON-MOELLER

Armario de superficie con maneta, IP54, HxAxP=1060x400x270mm

Más detalles


Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación

Cajas y armarios industriales

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


La superficie de montaje de la placa de distribución con rotary palanca, IP55, P=1060x400x270mm
IP55 para montaje en superficie de distribución del servicio de la junta de lugares húmedos, BPM-O-...-P, anchura de 400 mm, altura externa 1060 mm, placa frontal de la altura de 950 mm, profundidad de 270 mm, carcasa soldada con puerta y rotary palanca de metal conectado a tierra cubre, extraordinaria estabilidad como resultado de la construcción soldada, bien estructurado, de múltiples capas de diseño para acceder fácilmente a la instalación, la puerta puede ser hacia la derecha o a la izquierda de la puerta, amplio cableado de la zona, abrir la entrada de cables en la parte superior, preparado para la F3A de la glándula de la placa de inserción, variable accesorios interiores con o sin extraíble marco de montaje, instalación en interior con RSU o torres de montaje es posible, si se utiliza un MSW de configuración de montaje, 2 pares de BPZ-CTS-S torres en las esquinas y 1 BPZ-SNAP-DSM-CTS complemento elemento apropiado requerirá, además, si se utiliza una estructura de base de configuración de montaje, 2 BPZ-FPS placa frontal admite requerirá, además, gris, RAL 7035

Programa de entrega

Tipo de montaje
Montaje en superficie
Material
Hoja de acero
Enclavamiento de puerta
Rotary palanca
En el sitio de instalación
A prueba de humedad
Grado de Protección
IP55
El acabado de la superficie
Con la capa del polvo
Ancho
400 mm
Profundidad
270 mm
Altura
1060 mm
Color
gris claro (RAL 7035)

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
60 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
69 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
62 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
119 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
139 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
125 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica a los cerramientos sin levantar el sida.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK10
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP55
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
< 0,1 Ω; cumple con la norma de producto requisitos.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 440 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
4 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
No se aplica a las cubiertas de metal.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 7.0

Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387011])
El método de montaje
Montaje en superficie (yeso)
Número de filas
Siete
Ancho en el número de separaciones modulares
Trece
Tipo de cubierta
Puerta
Modelo de portada
Cerrado
Transparente de la cubierta/de la puerta
No
Material de la carcasa
De acero
Altura
1060 mm
Ancho
400 mm
Profundidad
270 mm
Construido en profundidad
0 mm
De la profundidad interior
265 mm
En riel DIN
No
Con placa de montaje
No
Extensión posible
Sí
EMC-versión
No
Color
Gris
RAL-número de
Siete mil treinta y cinco
Grado de protección (IP)
IP55
Con bloqueo
No
Tipo de cierre
Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
