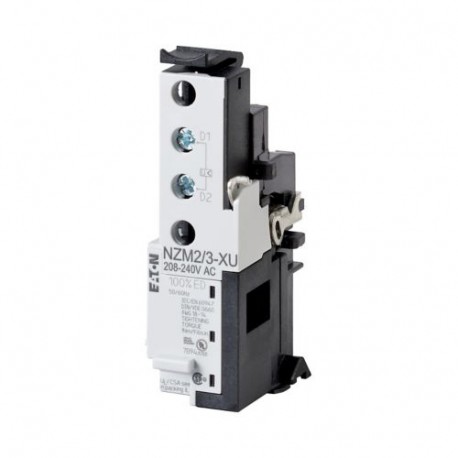

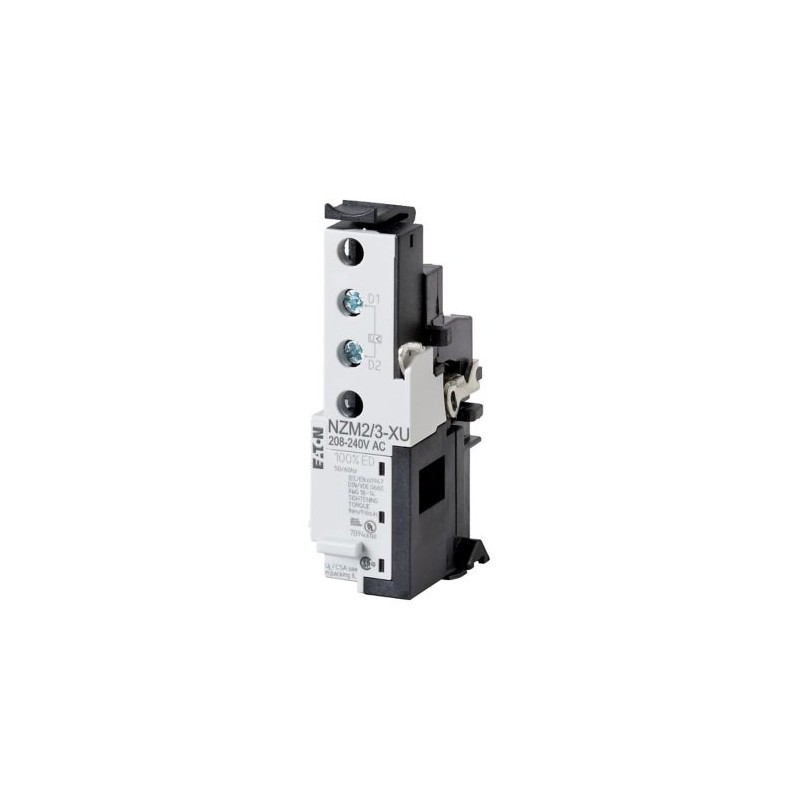

NZM2/3-XU380-440AC 259501 Y7-259501 EATON ELECTRIC Bobina de mínima, 380-440VAC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM2/3-XU380-440AC 259501 Y7-259501 EATON ELECTRIC Bobina de mínima, 380-440VAC

NZM2/3-XU380-440AC

259501

Y7-259501

EATON-MOELLER

Bobina de mínima, 380-440VAC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release, 380-440VAC, 2/3

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: desconexión no retardada del interruptor automático NZM o del interruptor-seccionador N cuando el voltaje de control se hunde por debajo del 35-70% US. Para usar con dispositivos de parada de emergencia junto con el botón de parada de emergencia. Cuando se desenergiza la liberación de bajo voltaje, se evita de manera segura el contacto accidental con los contactos principales del interruptor durante los intentos de encendido. Los disparadores de subtensión no se pueden instalar simultáneamente con NZM. -XHIV.. contacto auxiliar temprano o NZM. -XA.. Liberación de derivación. Se puede utilizar para: NZM2 (-4), N (N / O) 2 (-4), NZM3 (-4), N (N / O) 3 (-4)

Más detalles


Componentes industriales de baja tensión > Bobina de tensión mínima

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $144.40
Precio unitario: $144.40
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM release
Catalog Number
259501
EAN
4015082595012
Product Length/Depth
42 mm
Product Height
90 mm
Product Width
30 mm
Product Weight
0.094 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CSA (Class No. 1437-01)
CSA (File No. 22086)
CE marking
UL489
CSA certified
UL (File No. E140305)
UL listed
UL (Category Control Number DIHS)
IEC60947
CSA-C22.2 No. 5-09
Model Code
NZM2/3-XU380-440AC

Datos técnicos - eléctricos

Voltage type
AC
Rated control voltage (relay contacts)
440 V AC
380 V AC
Rated control supply voltage
380 - 440 V 50/60 Hz
Rated control supply voltage (Us) at AC, 50 Hz - min
380 V
Rated control supply voltage (Us) at AC, 50 Hz - max
440 V
Rated control supply voltage (Us) at AC, 60 Hz - min
380 V
Rated control supply voltage (Us) at AC, 60 Hz - max
440 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Datos técnicos - comunicación

Rated control voltage (relay contacts)
440 V AC
380 V AC
Rated control supply voltage
380 - 440 V 50/60 Hz
Rated control supply voltage (Us) at AC, 50 Hz - min
380 V
Rated control supply voltage (Us) at AC, 50 Hz - max
440 V
Rated control supply voltage (Us) at AC, 60 Hz - min
380 V
Rated control supply voltage (Us) at AC, 60 Hz - max
440 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Datos técnicos - mecánicos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Connection type
With bolt connection

ETIM for 259501 Interruptores de baja tensión (EC001022)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 380 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 380 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 0 V
Tipo de tensión de accionamiento (EF008242) CA
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 0
Retardado (EF001541) No
Apto para disyuntores (EF005863) No
Apto para interruptor de carga (EF001543) Sí
Apto para interruptor de protección del motor (EF005826) No
Apto para relés de sobrecarga (EF001545) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2/3-XU380-440AC Y7-259501 259501 EN_259583.pdf 3 Mbytes NZM2/3-XU380-440AC Y7-259501 259501 EN_259583.pdf
