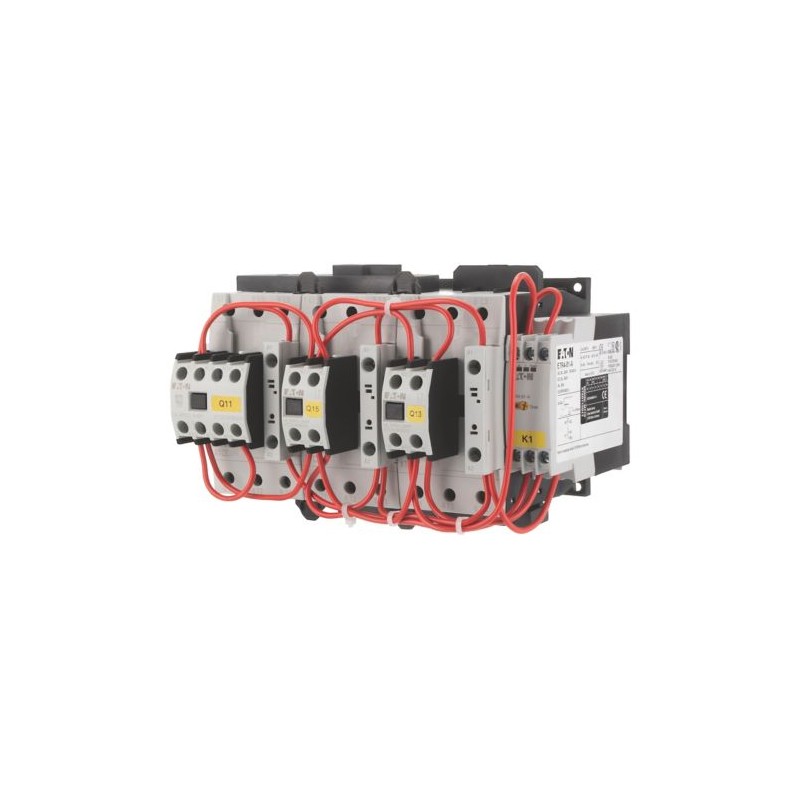

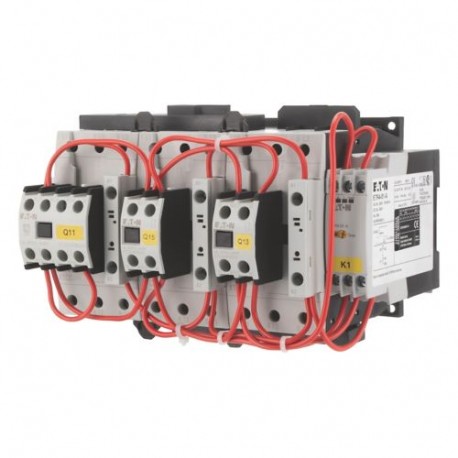

SDAINLM90(230V50HZ,240V60HZ) 239937 Y7-239937 EATON ELECTRIC Combinación de contactores Estrella/Triángulo C.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SDAINLM90(230V50HZ,240V60HZ) 239937 Y7-239937 EATON ELECTRIC Combinación de contactores Estrella/Triángulo C..

SDAINLM90(230V50HZ,240V60HZ)

239937

Y7-239937

EATON-MOELLER

Combinación de contactores Estrella/Triángulo, Conexión a tornillo, 45

Eaton Moeller® series SDAINL Star-delta contactor combination, 380 V 400 V: 45 kW, 230 V 50 Hz, 240 V 60 Hz, AC operation

Combinación de contactor estrella-triángulo, Aplicación: Arranque de motor estrella-triángulo para combinaciones de contactores, Frecuencia de funcionamiento: máximo 30 arranques por hora, Accesorios: Combinaciones estrella-triángulo SDAINL, Categoría de utilización: NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 90 A, Potencia nominal máx. para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 45 kW, 500 V: P= 55 kW, 660 V 690 V: P= 45 kW, Tiempo máx. de cambio: 20 s, Tensión de actuación: 230 V 50 Hz, 240 V 60 Hz, Tensión CA/CC: Funcionamiento en CA, Componentes individuales de la combinación Contactor de red Q11: DILM50, + DILM150-XHI31, Contactor delta Q15: DILM50, + DILM150-XHI11 Nº de pieza, Contactor de estrella Q13: DILM40, + DILM150-XHI11 Nº de pieza, Relé de temporización K1: ETR4-51 Nº de pieza, Notas: También apto para motores con clase de eficiencia IE3., los dispositivos preparados para IE3 se identifican por el logotipo en su embalaje.

Más detalles


Componentes industriales de baja tensión > Combinación de contactores

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $802.70
Precio unitario: $802.70
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series SDAINL contactor combination
Catalog Number
239937
EAN
4015082399375
Product Length/Depth
147 mm
Product Height
115 mm
Product Width
188 mm
Product Weight
2.935 kg
Certifications
CE
Model Code
SDAINLM90(230V50HZ,240V60HZ)

Product specifications

Electrical connection type for auxiliary- and control-current circuit
Screw connection
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frequency rating
50-60 Hz
Used with
ETR4-51
Utilization category
AC-3: Normal AC induction motors: starting, switch off during running
Connection
Screw terminals
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
32.1 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
10.7 W
Application
Star-delta motor starting for contactor combinations
Product category
Contactor combinations
Electrical connection type of main circuit
Screw connection
Voltage type
AC
Degree of protection
IP00
NEMA Other
Number of auxiliary contacts (normally closed contacts)
1
Number of auxiliary contacts (normally open contacts)
1
Number of contacts (normally closed) as main contact
0
Number of main contacts (normally open contact)
9
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at AC, 60 Hz - min
240 V
Duty factor
100 %
Changeover time
20 s, max.
Functions
Star-delta contactor
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
90 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
90 A
Rated operational current for specified heat dissipation (In)
90 A
Rated operational power at AC-3, 380/400 V, 50 Hz
45 kW
Rated operational power (NEMA)
0 kW
Static heat dissipation, non-current-dependent Pvs
10.2 W
Suitable for
Also motors with efficiency class IE3
Rated operational power at AC-3, 500 V, 50 Hz
55 kW
Rated operational power at AC-3, 690 V, 50 Hz
45 kW
Actuating voltage
230 V 50 Hz, 240 V 60 Hz
Number of auxiliary contacts (change-over contacts)
0
Voltage type of operating voltage
AC
Operating voltage at AC, 50 Hz - min
230 V
Operating voltage at AC, 50 Hz - max
690 V
Operating voltage at AC, 60 Hz - min
230 V
Operating voltage at AC, 60 Hz - max
690 V
Operating voltage at DC - min
0 V
Operating voltage at DC - max
0 V

ETIM for 239937 Interruptores de baja tensión (EC000010)
Característica Valor
Función (EF000030) Contactor estrella-triángulo
Montaje en carril posible (EF003972) No
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 230 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 240 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 0 V
Tipo de tensión de accionamiento (EF008242) CA
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 9
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Tipo de tensión de funcionamiento (EF005294) CA
Voltaje de funcionamiento a 50 Hz CA (EF008206) 230 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 230 V
Voltaje de funcionamiento en CC (EF008208) 0 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 90 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 90 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 45 kW
Potencia asignada de empleo NEMA (EF011960) 0 kW
Número de contactos auxiliares normalmente cerrados (EF001377) 1
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) Conexión roscada
Grado de protección (IP) (EF005474) IP00
Grado de protección (NEMA) (EF011959) Otros
Anchura (EF000008) 188 mm
Altura (EF000040) 115 mm
Profundidad (EF000049) 147 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SDAINLM90(230V50HZ,240V60HZ) Y7-239937 239937 DE_278061.pdf 805 Kbytes SDAINLM90(230V50HZ,240V60HZ) Y7-239937 239937 DE_278061.pdf
