> >>NZM4-XA480-525AC/DC 266453 ELECTRIC Bobina de disparo, 480-525VAC/DC
Anterior producto Siguiente producto

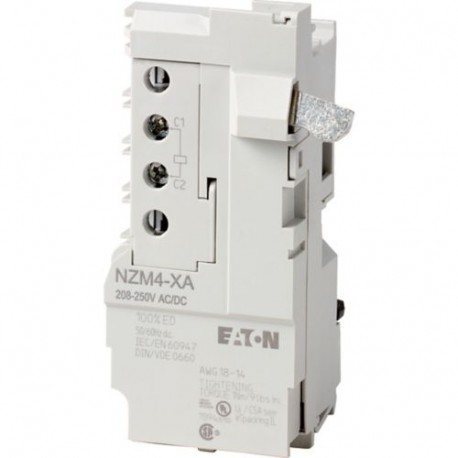

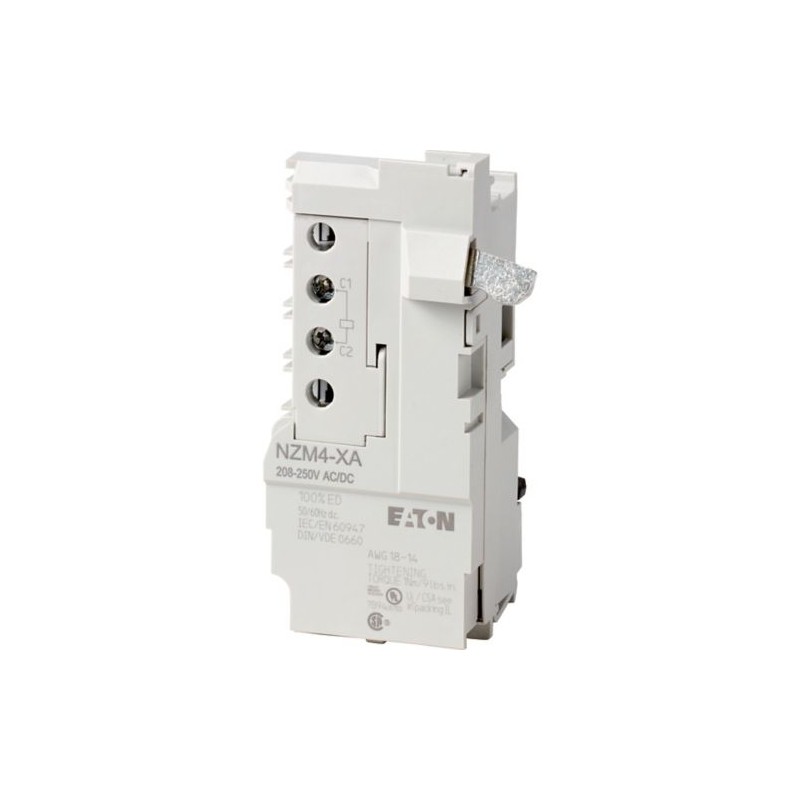

NZM4-XA480-525AC/DC 266453 EATON ELECTRIC Bobina de disparo, 480-525VAC/DC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM4-XA480-525AC/DC 266453 EATON ELECTRIC Bobina de disparo, 480-525VAC/DC

NZM4-XA480-525AC/DC

266453

EATON-MOELLER

Bobina de disparo, 480-525VAC/DC

Liberación de derivación, 480-525 VCA/CC

Más detalles


Interruptores de baja tensión > Bobina de disparo

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $157.07
Precio unitario: $157.07

Cantidad Precio
1+$157.07
2+$152.94
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Disparador Shunt de apertura, 480-525VAC/DC
Accesorios opcionales para el interruptor de potencia de la serie NZM ofrece un amplio portafolio de posibilidades de aplicación para uso en todo el mundo. Modular de los grupos funcionales que hacen de montaje sencillo y flexible.

Programa de entrega

Gama de productos
Accesorios
Accesorios
Disparador Shunt de apertura
Accesorios
Disparadores Shunt
Norma/Autorización
UL/CSA, IEC
Tamaño de construcción
NZM4
Descripción
Los interruptores son disparado por un pulso de voltaje o por la aplicación ininterrumpida de voltaje.
Si la derivación viaje es vivir, póngase en contacto con el interruptor de circuito principal de contactos es evitado cuando se enciende.
Disparadores Shunt no se puede instalar simultáneamente con NZM...-XHIV... temprana hacer contacto auxiliar o NZM...-XU... disparador de mínima tensión.
Contactos auxiliares
sin contacto auxiliar
Para el uso con
NZM4(-4), N(S)4(-4)

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / disparador Shunt de apertura (para interruptor automático) (EC001023)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de carga Completa del viaje ([email protected] [AKF016013])
Clasificados de control de la tensión de alimentación Us AC 50HZ
480 - 525 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
480 - 525 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
24 - 525 V
Voltaje tipo de accionamiento
AC/DC
Valor inicial de la undelayed corto-circuito de la liberación - rango de ajuste
0 Un
Valor final del rango de ajuste undelayed corto-circuito de la liberación
0 Un
Tipo de conexión eléctrica
Tornillo de conexión
Número de contactos contacto normalmente abierto
Cero
Número de contactos contacto normalmente cerrado
Cero
Número de contactos como de cambio de contacto
Cero
Adecuado para la alimentación de interruptor de circuito
Sí
Adecuada para interruptor de carga
Sí
Adecuado para el interruptor de protección del motor
No
Adecuado para el relé de sobrecarga
No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
