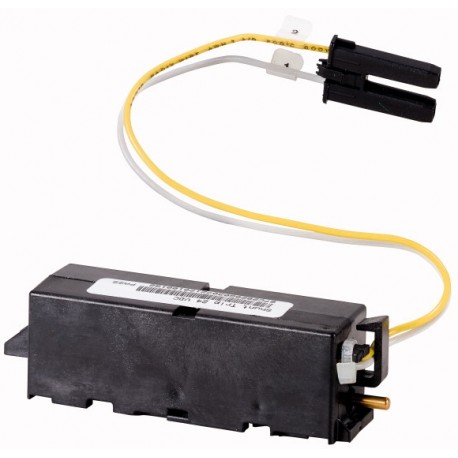

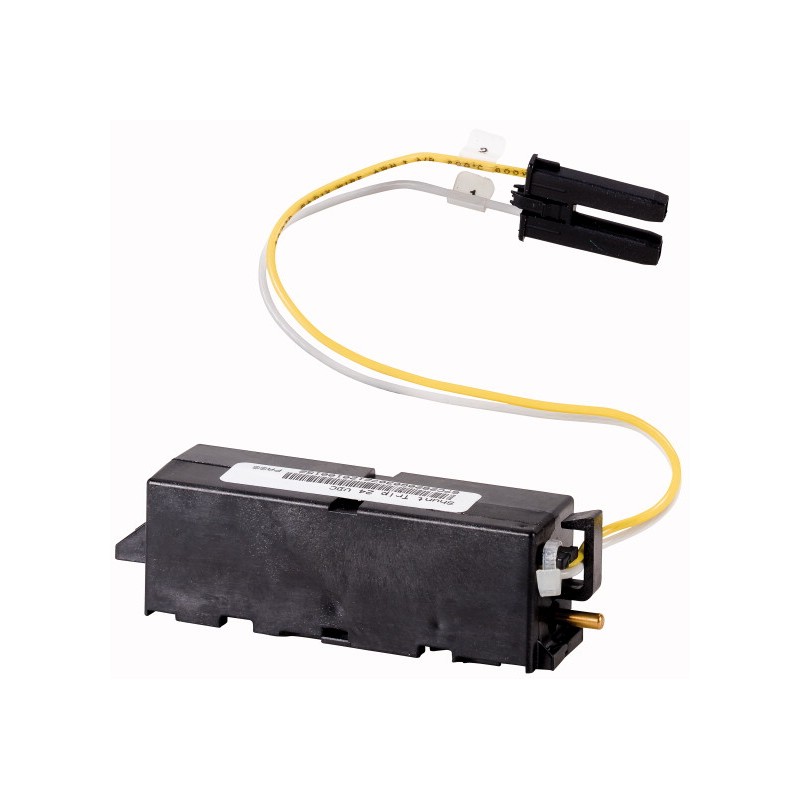

+IZMX-ST60DC 124002 EATON MOELLER Disparador Shunt 60 VDC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+IZMX-ST60DC 124002 EATON MOELLER Disparador Shunt 60 VDC

+IZMX-ST60DC

124002

EATON - MOELLER

Disparador Shunt 60 VDC

Más detalles


Interruptores Magnetotermicos Automatico Control Potencia Icp

Productos descatalogados o bajo cotización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

* Este articulo está obsoleto. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.


Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Accesorios
Accesorios
  La conmutación remota
Accesorios
  Disparador Shunt de apertura (para la alimentación interruptor de circuito)

  Puede ser combinado con un disparador de mínima tensión o un segundo disparador shunt de apertura.
Frecuencia de operación máxima
Pulsaciones/minuto 3

  Limitado a 3/min, debido a la alta corriente de activación de 35 ms.
Por favor, tenga en cuenta que el interruptor de conmutación de la frecuencia = 60/h
Nominal de la tensión de control
UsV60 V DC
Rango de operación
x USFactor de0,7 -1,1
max. la celebración actual
YonUn0.07
max. pick-up actual (35ms)
YonUn7.84
max. potencia de sellado
AC/DCVA/W5
max. pull-en el poder (35ms)
AC/DCVA/W540
Interruptor de conmutación total de tiempo
@ US=100%ms22
Para el uso con
  IZMX16..., IZMX40...
INX16..., INX40...
Notasna de na

Adecuado para la continua comandos (100% DF)

La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C70
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / disparador Shunt de apertura (para interruptor automático) (EC001023)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de carga Completa del viaje ([email protected] [AKF016010])
Clasificados de control de la tensión de alimentación Us AC 50HZ
 V0 - 0
Clasificados de control de la tensión de alimentación Us AC 60HZ
 V0 - 0
Clasificados de control de la tensión de alimentación con Nosotros en DC
 V60 - 60
Voltaje tipo de accionamiento
  DC
Valor inicial de la undelayed corto-circuito de la liberación - rango de ajuste
 Un0
Valor final del rango de ajuste undelayed corto-circuito de la liberación
 Un0
Tipo de conexión eléctrica
  Plana, conexión enchufable
Número de contactos contacto normalmente abierto
  0
Número de contactos contacto normalmente cerrado
  0
Número de contactos como de cambio de contacto
  0
Adecuado para la alimentación de interruptor de circuito

Adecuada para interruptor de carga

Adecuado para el interruptor de protección del motor
  No
Adecuado para el relé de sobrecarga
  No
