> >>XC-CPU101-C64K-8DI-6DO 262152 XC-CPU101-C64K ELECTRIC PLC XC101 Modular Programable con CODESYS V2 8 E..
Anterior producto Siguiente producto

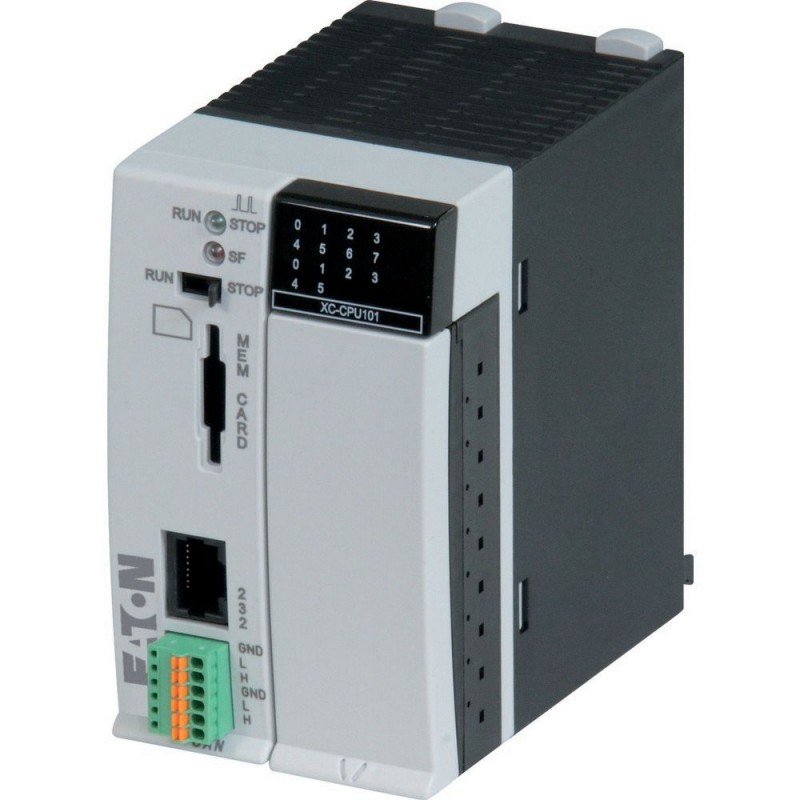

XC-CPU101-C64K-8DI-6DO 262152 XC-CPU101-C64K EATON ELECTRIC PLC XC101 Modular Programable con CODESYS V2 8 E.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XC-CPU101-C64K-8DI-6DO 262152 XC-CPU101-C64K EATON ELECTRIC PLC XC101 Modular Programable con CODESYS V2 8 E..

XC-CPU101-C64K-8DI-6DO

262152

XC-CPU101-C64K

EATON-MOELLER

PLC XC101 Modular; Programable con CODESYS V2; 8 ED; 6SD; RS232; CAN; 64kB

Más detalles


Controladores industriales (PLC) > Unidad base de PLC

Autómatas Programables XC

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Modular PLC, 24 V DC, 8DI, 6DO, RS232, CAN, 64kB
Modular de controladores programables XC100 y XC200 ofrecer un excelente nivel de escalabilidad. CPU diferentes clases de rendimiento y una amplia gama de módulos de expansión (XIOC-Módulo) están disponibles. El compacto modular Plc XC152 facilitar soluciones costo-efectivas de tareas de automatización, utilizando su poder de cómputo, la SmartWire-DT de la interfaz así como toda una gama de nuevas interfaces. una característica particular es la capacidad de integrar el producto en los modernos conceptos de comunicación. El intercambio de datos a través de la interfaz de Ethernet para clientes OPC o el integrado de servidores WEB que permite la creación de soluciones innovadoras.

Programa de entrega

Entrada Digital recuento
Digital: 8; de los cuales utilizable como interrupción: 4
Cantidad de salidas
Transistor: 6
Construido-en las interfaces
CANopen®/easyNet
RS232
Instrucciones
ampliable con ￫ expansiones XI/OC
Sólo en conexión con ￫XI/OC rack
La memoria de usuario
64 Kbyte
El tiempo de ciclo de 1 k de instrucciones (Bit, Byte)
< 0,5 ms
Memoria
Aplicación/marcador/retener datos
64 KB/4 KB/4 KB
Servidor Web integrado
no
La información acerca de los equipos suministrados
El siguiente accesorio de equipo que se requiere: abrazaderas, módulo de rack, batería
Aprobaciones
EAC

Datos técnicos

General
Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Almacenamiento [ϑ]
-25 - +70 °C
Posición de montaje
Horizontal
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
10 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Resistencia a la vibración
De 10 a 57 Hz ±0.075 mm
De 57 a 150 Hz ±1.0 g
Mecánica de resistencia a los golpes
Quince
Duración de la descarga, 11 ms g
Categoría de sobretensión/grado de contaminación
II/2
Grado de Protección
IP20
Tensión nominal de aislamiento [Uyo]
500 V
Emite interferencias
EN 50081-2, Clase a
Inmunidad a interferencias
EN 50081-2
De la batería (ciclo de vida)
normalmente de 5 años
Peso
0.23 kg
Terminaciones
Plug-in del bloque de terminales
Terminal de capacidadesTerminales de tornilloFlexible con el casquillo
0.5 - 1.5 mmDos
Terminal de capacidadesTerminales de tornilloSólido
0.5 - 2.5 mmDos
Terminal de capacidadesBornes elásticosflexible
0.34 - 1.0 mmDos
Terminal de capacidadesBornes elásticosSólido
0.14 - 1.0 mmDos
Fuente de alimentación
La duración de la red de dip
10 ms
La tasa de repetición de
1 s
Voltaje de entrada
24 V DC
Margen admisible
EL 20,4 - 28,8 V DC
Entrada nominal
max. 26 W
Ondulación Residual
≦ 5 %
La máxima pérdida de potencia (sin local I/O) [Pv]
6 W
Nota sobre la disipación de calor
Sin e/S locales
Protección de la sobretensión
Sí
Protección contra inversión de polaridad
Sí
Filtro de red (externo)
Sí
Corriente de irrupción
Ninguna limitación (limitado sólo por arriba de 24 V DC fuente de alimentación de la unidad) x In
Módulo de señal de voltaje de salidaValor nominal
5 V DC
Módulo de señal de voltaje de salidaLa corriente de salida
3.2
Módulo de señal de voltaje de salidaClasificación de cortocircuito
Sí
Módulo de señal de voltaje de salidaAislado galvánicamente de la tensión de alimentación
No
CPU
Procesador
Infineon C164
Memoria
Código de programa y datos del programa
64/64 kByte
Marcador/retención de datos
4/4 KByte
El tiempo de ciclo de 1 k de instrucciones (Bit, Byte)
< 0,5 ms
Interfaces
Interfaz serie (RS232) sin líneas de apretón de manosVelocidad de transferencia de datos
max. Un 57,6 kbit/s
Interfaz serie (RS232) sin líneas de apretón de manosTécnica de conexión
RJ45
Interfaz serie (RS232) sin líneas de apretón de manosPotencial de aislamiento
No
CANopen®Máxima velocidad de transferencia de datos
500000 Bits/s
CANopen®Potencial de aislamiento
Sí
CANopen®Perfil de dispositivo
A DS 301 V4
CANopen®PDO tipo
Asyn., cyc., acyc.
CANopen®Conexión
Plug-in del bloque de terminales
CANopen®Resistencias de terminación de Bus
Externo
CANopen®Las estaciones de
max. 126 Número de
Watchdog
Sí
RTC (reloj en tiempo real)
Sí
Fuente de alimentación de locales de entradas/salidas (24 VQ/0 VQ)
Voltaje de entrada
24 V DC
Rango de tensión de
19.2 - 30, tenga en cuenta la polaridad V DC
Potencial de aislamientoFuente de alimentación contra la CPU de voltaje
Sí
Protección de la sobretensión
Sí
Protección contra inversión de polaridad
Sí
Entradas digitales
La corriente de entrada por canal a tensión nominal
Normalmente 3,5 mA
La pérdida de potencia por canal
Normalmente el 85 mW
Nivel de tensión IEC/EN 61131-2Valor límite de tipo 1
Bajo < 5 V DC, alto > 15 V DC
Retrasar la entrada deOff → On
Normalmente 0,1 ms
Retrasar la entrada deOn → Off
Normalmente 0,1 ms
Entradas
8 (4 de las cuales son de interrupción de entrada) Número de
Los canales con el mismo potencial de referencia
8 Cant.
Indicación del estado de
LED
Salidas digitales
Canales
6 Número de
La pérdida de potencia por canal
0.08 W
QX0.0 a QX0.3
0.5 a
De retardo de la salidaOff → On
Normalmente 0,1 ms
De retardo de la salidaOn → Off
Normalmente 0,1 ms
Los canales con el mismo potencial de referencia
6 Cant.
Indicación del estado de
LED
Capacidad de conmutación
IEC/EN 60947-5-1, la categoría de empleo DC-13
factor del deber
100 % DF
El factor de utilización
1 g

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
6 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / CPU del PLC del módulo (EC000236)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS - dispositivo básico ([email protected] [AKE530014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Número de salidas de relé
Cero
Max. número de interruptores de tiempo
Mil
Modelo
Modular
Tiempo de procesamiento (1K, operación binaria)
0,5 ms
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Uno
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Uno
Número de salidas analógicas
Cero
Número de entradas analógicas
Cero
Número de entradas digitales
Ocho
Número de salidas digitales
Seis
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
Sí
El apoyo de protocolo para PUEDE
Sí
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
Sí
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Sí
La redundancia
No
Con pantalla
No
Tipo de memoria
RAM
El tamaño de la memoria
64 kByte
Adicional de la memoria de programa es posible
Sí
Montaje en riel posible
Sí
Montaje en pared/montaje directo
Sí
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
60 mm
Altura
100 mm
Profundidad
100 mm

Aprobaciones

Normas De Producto
IEC: ver Datos Técnicos; UL508; CSA-C22.2 ° 0-M; CSA-C22.2 Nº 142-M; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

2724DIM-6

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 18 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
