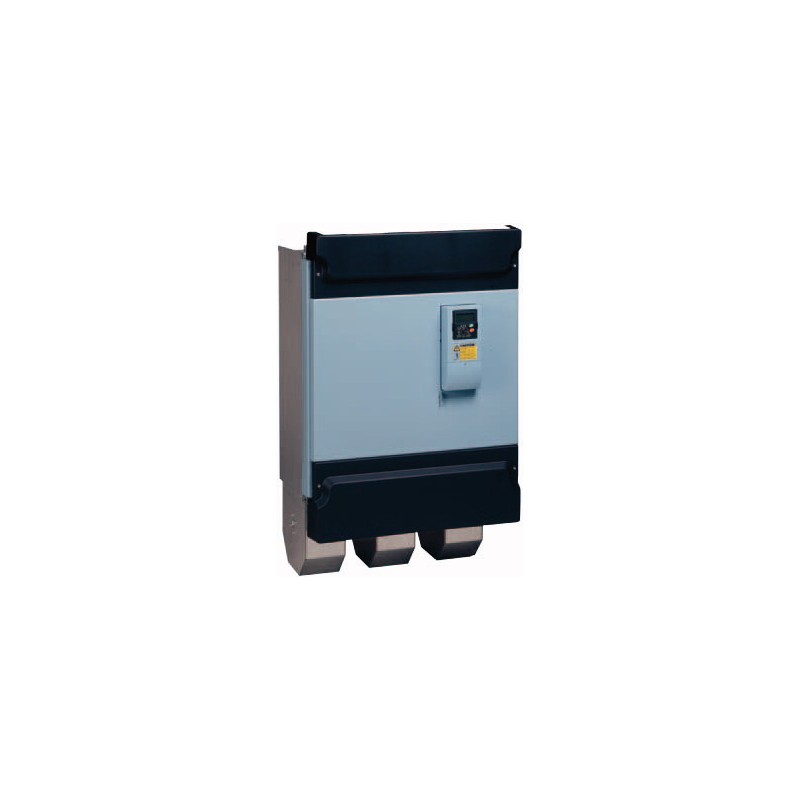

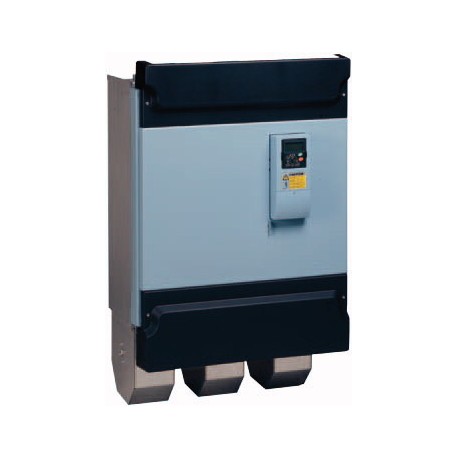

SPX400A1-4A4N1 125432 EATON ELECTRIC Convertidor de frecuencia Alto rendimiento 590 A 315 kW IP21 400 V AC F.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SPX400A1-4A4N1 125432 EATON ELECTRIC Convertidor de frecuencia Alto rendimiento 590 A 315 kW IP21 400 V AC F..

SPX400A1-4A4N1

125432

EATON-MOELLER

Convertidor de frecuencia; Alto rendimiento; 590 A; 315 kW; IP21; 400 V AC; Filtro EMC clase C3

Variador de frecuencia, 400 V CA, 3fásico, 250 kW, IP21, Filtro de supresión de interferencias por radio, Pantalla OLED, FR11

Más detalles


Componentes industriales de baja tensión > Convertidor de frecuencia de menos de 1 kV

Convertidores de Frecuencia Eaton

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


La unidad de frecuencia Variable, 400 V CA, 3-fase, 250 kW, IP21, Radio supresión de interferencia de filtro, pantalla OLED, FR11
La unidad de frecuencia Variable, que forma Parte del grupo de referencia (por ejemplo, DIL): SPX, voltaje de operación Nominal: Ue = 400 V CA, 3-fase, 480 V CA, 3-fase, 500 V CA, 3-fase, voltaje de Salida con Vos: U2 = 400 V CA, 3-fase, 480 V CA, 3-fase, 500 V CA, 3-fases, la tensión de Red (50/60Hz): límite superior normal (LSN = 380 (-15%) - 500 (+10%) V, Corriente de operación nominal de 150% de sobrecarga: Ie = 520 A, corriente de operación Nominal de 110% de sobrecarga: Ie = 590 A, Nota: ciclo de Sobrecarga de 60 s cada 600 s, Asignado potencia del motor Nota: Para motores de CA interna y externa de ventilación con 50 Hz / 60 Hz, ciclo de Sobrecarga de 60 s cada 600 s, a, 400 V, 50 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 250 kW, 110 % de Sobrecarga: P = 315 kW, 150 % de Sobrecarga: IM = 437 A, 110 % de Sobrecarga: IM = 544 A, Asignado potencia del motor Nota: en 440 - 480 V, 60 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 400 HP, 110 % de Sobrecarga: P = 500 HP, Asignado potencia del motor 150 % de Sobrecarga: IM = 477 A, 110 % de Sobrecarga: IM = 590 A, Grado de Protección: IP21, conexión al Bus de campo (opcional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Equipado con: Radio supresión de interferencia de filtro, pantalla OLED, de enlace de CC choke, tamaño de Fotograma: FR11, Normas: Especificación de requisitos generales: IEC/EN 61800-2, requisitos de EMC: IEC/EN 61800-3, requisitos de Seguridad: IEC/EN 61800-5-1

Programa de entrega

Gama de productos
Unidades de frecuencia Variable
Parte del grupo de referencia (por ejemplo, DIL)
SPX
Tensión nominal [Ue]
400 V CA, 3-fase
480 V CA, 3-fase
500 V CA, 3-fase
Tensión de salida Ve[UDos]
400 V CA, 3-fase
480 V CA, 3-fase
500 V CA, 3-fase
Tensión de red (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
Corriente de operación nominal [Ie]
En el 150% de sobrecarga [Ie]
520 Un
En el 110% de sobrecarga [Ie]
590 Un
Asignado potencia del motor
Nota
Para motores de CA interna y externa de ventilación con 50 Hz / 60 Hz
Nota
La sobrecarga de ciclo para 60 s cada 600 s
Nota
a 400 V, 50 Hz
150 % De Sobrecarga [P]
250 kW
110 % De Sobrecarga [P]
315 kW
150 % De Sobrecarga [IM]
437 Un
110 % De Sobrecarga [IM]
544 Un
Nota
en el 440 - 480 V, 60 Hz
150 % De Sobrecarga [P]
400 HP
110 % De Sobrecarga [P]
500 HP
150 % De Sobrecarga [IM]
477 Un
110 % De Sobrecarga [IM]
590 Un
Grado de Protección
IP21
Conexión al bus de campo (opcional)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Equipado con
Supresión de interferencias de Radio del filtro
Pantalla OLED
Tamaño de fotograma
FR11
Conexión SmartWire-DT
no

Datos técnicos

General
Normas
Especificación de requisitos generales: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Certificaciones
CE, UL, cUL, RCM
Aprobaciones
DNV
La calidad de la producción
RoHS, ISO 9001
Climáticas de corrección [ρw]
< 95% de humedad relativa, sin condensación, sin corrosión, sin goteo de agua %
Temperatura ambienteTemperatura ambiente de operación min.
-10 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+50 °C
Temperatura ambienteoperación (110 % de sobrecarga) [ϑ]
-10 - +40 °C
Temperatura ambienteAlmacenamiento [ϑ]
-40 - +70 °C
Nivel de interferencia de RadioInterferencias de Radio de clase (EMC)
C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Nivel de interferencia de RadioMedio ambiente (EMC)
1º y 2º de ambientes según EN 61800-3
Posición de montaje
Vertical
Altitud
0 - 1000 m sobre el nivel del mar
por encima de 1000 m con un 1% de reducción del rendimiento por cada 100 m
max. 3000 m m
Grado de Protección
IP21
Protección contra los contactos directos
BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Circuito principal
Suministro deTensión nominal [Ue]
400 V CA, 3-fase
480 V CA, 3-fase
500 V CA, 3-fase
Suministro deTensión de red (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
Suministro deConfiguración del sistema
CA sistemas de alimentación con toma de tierra del centro de punto
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
45 a 66 (± 0%) Hz
Sección de potenciaLa función
La unidad de frecuencia Variable interna de enlace de CC y el inversor IGBT
Sección de potenciaTensión de salida Ve[UDos]
400 V CA, 3-fase
480 V CA, 3-fase
500 V CA, 3-fase
Sección de potenciaFrecuencia de salida [fDos]
0 - 50/60 (max. 320) Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
3.6
ajustable de 1 - 6 kHz
Sección de potenciaModo De Operación
U/f control
control vectorial sensorless (SLV)
opcional: control Vectorial con realimentación (CLV)
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.01 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
520 Un
Sección de potenciaCorriente de operación nominalEn el 110% de sobrecarga [Ie]
590 Un
Sección de potenciaEquipado con
Supresión de interferencias de Radio del filtro
Pantalla OLED
Sección de potenciaTamaño de fotograma
FR11
Motor alimentadorNota
Para motores de CA interna y externa de ventilación con 50 Hz / 60 Hz
Motor alimentadorNota
La sobrecarga de ciclo para 60 s cada 600 s
Motor alimentadorNota
a 400 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
250 kW
Motor alimentador110 % De Sobrecarga [P]
315 kW
Motor alimentadorNota
en el 440 - 480 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
400 HP
Motor alimentador110 % De Sobrecarga [P]
500 HP
Sección de Control de
El control externo de tensión [Uc]
24 V DC (máx. 250 mA) V
Tensión de referencia [Us]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, parametrizables, 0 - 10 V DC, 0/4 - 20 mA
Salidas analógicas
1, parametrizables, 0/4 - 20 mA
Entradas digitales
6, parametrizables, max. 30 V DC
Salidas digitales
1, parametrizables, 48 V DC/50 mA
Salidas de relé
2, parametrizables, N/S, 8 A (24 V DC) / 8 a (250 V AC) / 0,4 A (125 V DC)
Asignado de conmutación y los elementos de protección
Motor alimentadormotor choke150 % de sobrecarga (CT/IH a 50 °C)
DUT-0590-6-0-S
Motor alimentadormotor choke110 % de sobrecarga (VT/IL, a 40 °C)
DUT-0590-6-0-S
Motor alimentadorFiltro senoidal150 % de sobrecarga (CT/IH a 50 °C)
EL PECADO-0600-5-0-P
Motor alimentadorFiltro senoidal110 % de sobrecarga (VT/IL, a 40 °C)
EL PECADO-0600-5-0-P

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
520 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
6250 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-10 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
Operación (con 150 % de sobrecarga)
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857)
Ingeniería eléctrica, automatización, control de procesos ingeniería Eléctrica / unidad de / Estático del convertidor de frecuencia / convertidor de frecuencia Estático = < 1 kV ([email protected] [AKE177014])
La tensión de red
380 - 500 V
La frecuencia de la corriente
50/60 Hz
Número de fases de entrada
Tres
Número de fases de salida
Tres
Max. la frecuencia de salida
320 Hz
Max. la tensión de salida
500 V
Nominal de salida corriente I2N
590 Un
Max. salida en cuadrática de la carga nominal de la tensión de salida
315 kW
Max. salida en carga lineal en el voltaje de salida nominal
250 kW
Relación simétrica neto de la tolerancia de frecuencia
10 %
Relación simétrica neto tolerancia de tensión
10 %
Número de salidas analógicas
Uno
Número de entradas analógicas
Dos
Número de salidas digitales
Uno
Número de entradas digitales
Seis
Con unidad de control
Sí
Aplicación en el área industrial de la zona permitida
Sí
Aplicación en las doméstica y comercial de la zona permitida
Sí
Apoyo a protocolo TCP/IP
Sí
El apoyo de protocolo de PROFIBUS
Sí
El apoyo de protocolo para PUEDE
Sí
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
Sí
El apoyo de protocolo para DeviceNet
Sí
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
Sí
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
Apoyar protocolo BACnet
No
El apoyo de protocolo para otros sistemas de bus
Sí
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Uno
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces de otros
Uno
Con interfaz óptica
No
Con la conexión de la PC
Sí
Integrada de la resistencia a la ruptura
No
Operación de 4 cuadrantes posible
Sí
Tipo de convertidor
U converter
Grado de protección (IP)
IP21
Grado de protección (NEMA)
Uno
Altura
2018 mm
Ancho
794 mm
Profundidad
602 mm

Aprobaciones

Normas De Producto
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE
UL File No.
E134360
UL Categoría de Control No.
LA SECUNDARIA NORTH MOUNTAIN, NMMS2, NMMS7. NMMS8
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
3211-06
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
3~ 480 V CA IEC: TN-S UL/CSA: "Y" (Sólidamente conectado a Tierra Wey)
Grado de Protección
IEC: IP21

Dimensiones

8230DIM-154

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
