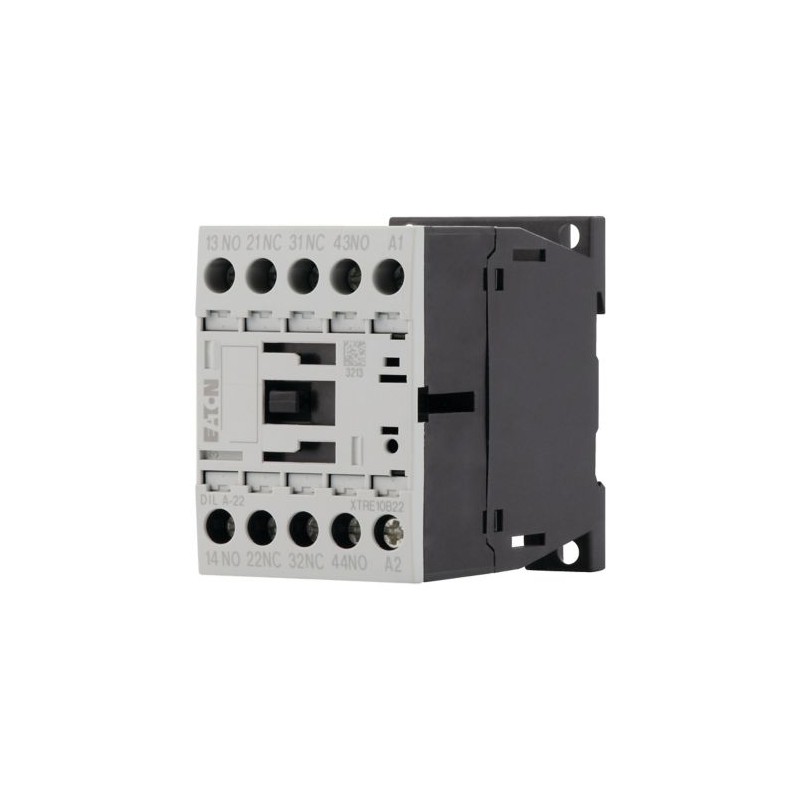

DILA-22(48VDC) 276415 Y7-276415 EATON ELECTRIC Contactor Auxiliar 2 NO + 2 NC Conexión a tornillo 48 V DC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

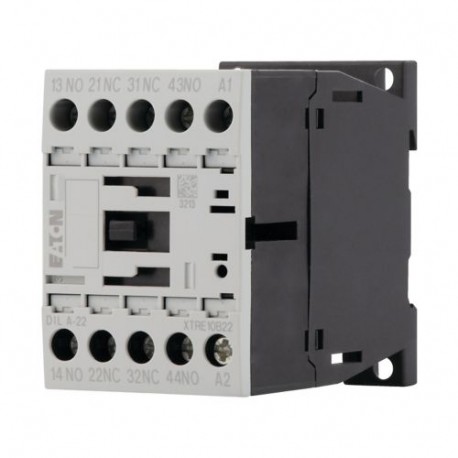

DILA-22(48VDC) 276415 Y7-276415 EATON ELECTRIC Contactor Auxiliar 2 NO + 2 NC Conexión a tornillo 48 V DC

DILA-22(48VDC)

276415

Y7-276415

EATON-MOELLER

Contactor Auxiliar, 2 NO + 2 NC, Conexión a tornillo, 48 V DC

Contactor auxiliar DILA Eaton serie Moeller®, 48 V DC, 2 N/O, 2 N/C, Terminales de tornillo, Accionamiento DC

Relé de contactor, Gama de productos: Relés DLA, Aplicación: Relés de contactor, Descripción: Dispositivos básicos con contactos de funcionamiento positivo, Técnica de conexión: Terminales de tornillo, Corriente nominal de funcionamiento AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Contactos N/O = Normalmente abiertos: 2 N/O, Contactos N/C = Normalmente cerrados: 2 NC, Número de código y versión de la combinación Número distintivo: 22D, Se puede combinar con el módulo de contacto auxiliar: DILA-XHI(V)..., Tensión de actuación: 48 V CC, Tensión CA/CC: Funcionamiento CC, Grado de protección: IP20, Instrucciones: Números de contacto según EN 50011, Marcas de terminales de bobina según EN 50005, Circuito supresor incorporado, Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Más detalles


Componentes industriales de baja tensión > Contactor, relé

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $48.30
Precio unitario: $48.30
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton Moeller® series DILA Control relay
N.º de catálogo
276415
EAN
4015082764159
Longitud/profundidad de producto
75 mm
Altura del producto
68 mm
Anchura del producto
45 mm
Peso del producto
0.24 kg
Certificación(es)
CSA Class No.: 3211-03
UL
IEC/EN 60947
IEC/EN 60947-4-1
CSA-C22.2 No. 14-05
CE
CSA
UL Category Control No.: NKCR
UL File No.: E29184
CSA File No.: 012528
EN 60947-5-1
UL 508
VDE 0660
Código de modelo
DILA-22(48VDC)

Características y Funciones

Características
Contactos maniobrados positivamente según EN 60947-5-1 Anexo L, incluido el bloque de contactos auxiliares
Equipado con:
Circuitos supresores
Circuito supresor incorporado
Contactos de apertura positiva

General

Aplicación
Contactores auxiliares
Grado de protección
IP20
Resistencia a impactos
7 g, contacto auxiliar NO, Aparato base con bloque de contactos auxiliares, Mecánica, según IEC/EN 60068-2-27, choque semisinusoidal de 10 ms
5 g, contacto auxiliar NC, Aparato base con bloque de contactos auxiliares, Mecánica, según IEC/EN 60068-2-27, choque semisinusoidal de 10 ms
Vida útil, mecánica
20.000.000 de Operaciones (Accionamiento DC)
Método de montaje
Carril DIN/tornillo
Conexión
Terminales de tornillo
Frecuencia de maniobra
9000 Maniobras/hora
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Contactores auxiliares DILA
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
6.000V AC
Tipo de tensión
CC

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Secciones de conexión

Capacidad del terminal (flexible con terminal)
2 x (0,75 - 2,5) mm², Terminales de tornillo
1 x (0,75 - 2,5) mm², Terminales de tornillo
Capacidad del terminal (rígido)
1 x (0,75 - 4) mm², Terminales de tornillo
2 x (0,75 - 2,5) mm², Terminales de tornillo
Capacidad del terminal (AWG rígido/trenzado)
18 - 14, Terminales de tornillo
Longitud desnuda (cable principal)
10 mm
Tamaño de tornillo
M3,5, Terminales de tornillo
Tamaño de destornillador
2, terminal de tornillo, destornillador Pozidriv
0,8 x 5,5/1 x 6mm, Terminal de tornillo, Destornillador estándar
Par de apriete
1,2Nm, Terminales de tornillo

Especificaciones eléctricas

Corriente asignada de empleo (le)
4 A a 60 V, DC L/R ≤ 50 ms (con 3 contactos en serie)
6 A a 110 V, DC L/R ≤ 15 ms (con 3 contactos en serie)
6 A a 60 V, DC L/R ≤ 15 ms (con 1 contacto en serie)
10 A a 60 V, DC L/R ≤ 15 ms (con 2 contactos en serie)
5 A a 220 V, DC L/R ≤ 15 ms (con 3 contactos en serie)
4 A a 24 V, DC L/R ≤ 50 ms (con 3 contactos en serie)
1 A a 220 V, DC L/R ≤ 15 ms (con 1 contacto en serie)
10 A a 24 V, DC L/R ≤ 15 ms (con 1 contacto en serie)
1 A a 220 V, DC L/R ≤ 50 ms (con 3 contactos en serie)
3 A a 110 V, DC L/R ≤ 15 ms (con 1 contacto en serie)
2 A a 110 V, DC L/R ≤ 50 ms (con 3 contactos en serie)
16 A
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
4 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
4 A
Corriente asignada de empleo (Ie) en AC-15, 500 V
1.5 A
Tensión asignada de aislamiento (Ui)
690 V
Tensión asignada de empleo (Ue) en AC - máx.
690 V
Protección nominal contra cortocircuitos sin soldadura
10 A gG/gL, 500 V, máx. Fusible, Contactos
Seccionamiento seguro
400 V AC, Entre contactos auxiliares, según EN 61140
400 V AC, entre bobina y contactos auxiliares, según EN 61140
Poder de corte (contactos auxiliares, uso general)
15 A, 600 V AC, (UL/CSA)
1A, 250V DC, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
P300, accionamiento DC (UL/CSA)
A600, accionamiento AC (UL/CSA)

Sistema magnético

Factor de utilización
100%
Tensión a la llamada
0,7 - 1,3 V CC x Uc (a 24 V: sin módulo de contacto auxiliar y a temperatura ambiente +40 °C)
0,8 - 1,1 V DC x Uc
Potencia absorbida (llamada) en DC
2.6 W
Potencia absorbida (retención), en DC
2.6 W
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - máx.
48 V
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
31 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
12 ms
Tolerancia de tensión
DC estabilizada, puente rectificador trifásico o de doble onda estabilizada

Comunicación

Conexión a SmartWire-DT
No

Contactos

Número de código
22D
Seguridad contra fallo de conexión
λ < 5 x 10-7 (1 fallo a 2 000 000 operaciones para Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos (contactos normalmente cerrados)
2
Número de contactos (contactos normalmente abiertos)
2
Número de contactos auxiliares (contactos normalmente abiertos)
2

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
15.5 A
Disipación térmica estática, no dependiente de la corriente Pvs
3 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 276415 Interruptores de baja tensión (EC000196)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 48 V
Tipo de tensión de accionamiento (EF008242) CC
Corriente nominal de funcionamiento (EF007679) 16 A
Corriente de funcionamiento nominal Ie, 400 V (EF001378) 4 A
Método de montaje (EF000003) Carril DIN/tornillo
Con indicador LED (EF005950) No
Funcionamiento manual (EF002978) No
Interfaz (EF000594) No
Número de contactos auxiliares normalmente cerrados (EF001377) 2
Número de contactos auxiliares normalmente abiertos (EF001376) 2
Número de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281) 0
Número de contactos auxiliares normalmente abiertos, extremo delantero (EF007282) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Voltaje de funcionamiento a 50 Hz CA (EF008206) 17 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 17 V
Voltaje de funcionamiento en CC (EF008208) 24 V
Tipo de tensión de funcionamiento (EF005294) CA/CC
Corriente nominal de conmutación (EF006706) 16 A
Tipo de conexión del circuito auxiliar (EF006820) Conexión roscada
Anchura (EF000008) 45 mm
Altura (EF000040) 68 mm
Profundidad (EF000049) 75 mm
