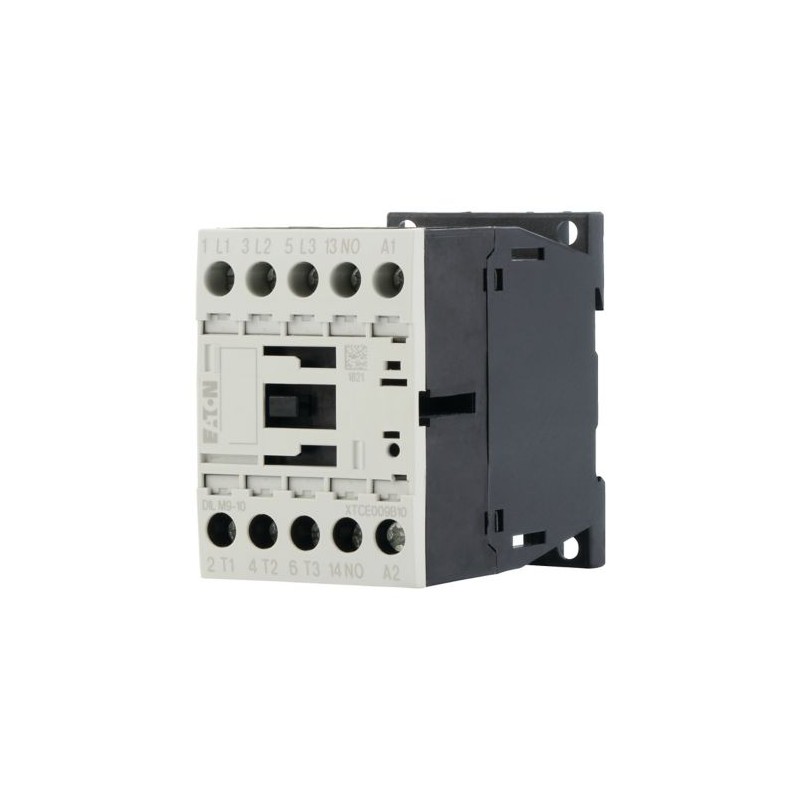

DILM9-10(24VDC) 276705 Y7-276705 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 1 NO 9 A.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

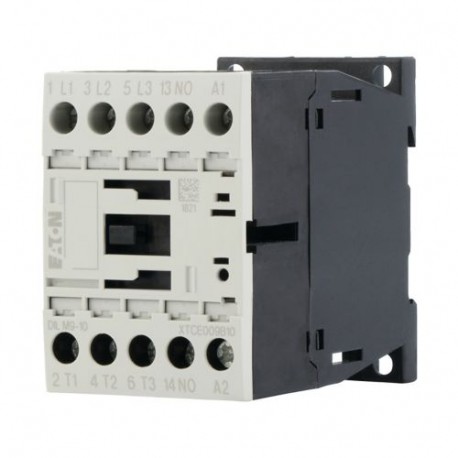

DILM9-10(24VDC) 276705 Y7-276705 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 1 NO 9 A..

DILM9-10(24VDC)

276705

Y7-276705

EATON-MOELLER

Contactor de potencia, Conexión a tornillo, 3 polos + 1 NO, 9 A, 4 kW,

Contactor DILM Eaton serie Moeller®, 3 polos, 380 V 400 V 4 kW, 1 N/O, 24 V DC, Accionamiento DC, Terminales de tornillo DILM9-10(24VDC)

Contactor, Aplicación: Contactores para motores, Contactores de hasta 170 A, 3 polos, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, AC-4: Motores de inducción de CA normales: arranque, taponamiento, inversión, avance lento, Técnica de conexión: Terminales de tornillo, Notas: También adecuado para motores con clase de eficiencia IE3., Los dispositivos listos para IE3 se identifican por el logotipo en su embalaje., Número de polos: 3 polos, Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 9 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith = Ie= 22 A, cerrado: Ith= 18 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 1 polo abierto: Ith= 50 A, cerrado: Ith= 45 A, Potencia máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4,5 kW, Potencia máx. para motores trifásicos, 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 2,5 kW, 660 V 690 V: P= 3,6 kW, Combinable con contacto auxiliar: DILM32-XHI.., DILA-XHI(V).., Contactos N/O = Normalmente abierto: 1 N/A, Instrucciones: Contactos según EN 50 012., Circuito supresor de varistor integrado., Tensión CA/CC: Funcionamiento en CC

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $46.02
Precio unitario: $46.02
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Contactor
N.º de catálogo
276705
EAN
4015082767051
Longitud/profundidad de producto
75 mm
Altura del producto
68 mm
Anchura del producto
45 mm
Peso del producto
0.296 kg
Certificación(es)
IEC/EN 60947
CSA File No.: 012528
UL 60947-4-1
VDE 0660
CSA-C22.2 No. 60947-4-1-14
CE
IEC/EN 60947-4-1
CSA Class No.: 2411-03, 3211-04
CSA
UL File No.: E29096
UL Category Control No.: NLDX
UL
Notas del catálogo
Contactos según EN 50012
Código de modelo
DILM9-10(24VDC)

Características y Funciones

Equipado con:
Circuito supresor de varistor
Número de polos
Tripolar

General

Aplicación
Contactores para motores
Tamaño de bastidor
FS1
Vida útil, mecánica
10.000.000 de Operaciones (Accionamiento DC)
Frecuencia de maniobra
9.000 operaciones mecánicas/h (accionamiento DC)
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Contactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
8.000 V AC
Resistencia por polo
4.6 mΩ
Apto para
También motores con clase de eficiencia IE3
Categoría de uso
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-3: motores AC de inducción: arranque, apagado durante el funcionamiento
AC-4: motores AC de inducción: arranque, conexión, inversión, marcha lenta
Tipo de tensión
CC

Condiciones ambientales y mecánicas

Resistencia a impactos
10 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068‑2‑27, Choque semisinusoidal 10 ms
7 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 10 ms
5,7 g, contacto principal NO, mecánico, según IEC/EN 60068-2-27 cuando se monta sobre una mesa, impacto semisinusoidal de 10 ms
3,4 g, contacto auxiliar NC, mecánico, según IEC/EN 60068‑2‑27 cuando se monta sobre una mesa, choque semisinusoidal 10 ms
5 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
3.4 g, contacto principal NO, mecánico, según IEC/EN 60068-2-27 cuando se monta sobre una mesa, choque semisinusoidal 10 ms

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Compatibilidad electromagnética

Emisión de interferencias
Según EN 60947-1
Inmunidad a interferencias
Según EN 60947-1

Secciones de conexión

Capacidad del terminal (flexible con terminal)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Capacidad del terminal (rígido)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 4) mm²
Capacidad del terminal (AWG rígido/trenzado)
Sencillo 18 - 14, doble 18 - 14
Longitud desnuda (cable principal)
10 mm
Longitud de pelado (cable de maniobras)
10 mm
Tamaño de tornillo
M3.5, Terminales de tornillo
Tamaño de destornillador
2, Terminal de tornillo, destornillador Pozidriv
0.8 x 5.5/1 x 6 mm, Terminal de tornillo, Destornillador estándar
Par de apriete
1,2 Nm, Terminales de tornillo

Especificaciones eléctricas

Capacidad nominal de interrupción a 220/230 V
90 A
Capacidad nominal de interrupción a 380/400 V
90 A
Capacidad nominal de interrupción a 500 V
70 A
Capacidad nominal de interrupción a 660/690 V
50 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
22 A
Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V
9 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
9 A
Corriente asignada de empleo (Ie) en AC-3, 440 V
9 A
Corriente asignada de empleo (Ie) en AC-3, 500 V
7 A
Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V
5 A
Corriente asignada de empleo (Ie) en AC-4, 220 V, 230 V, 240 V
6 A
Corriente asignada de empleo (Ie) en AC-4, 400 V
6 A
Corriente asignada de empleo (Ie) en AC-4, 500 V
5 A
Corriente asignada de empleo (Ie) en AC-4, 660 V, 690 V
4.5 A
Corriente asignada de empleo (Ie) en DC-1, 60 V
20 A
Corriente asignada de empleo (Ie) en DC-1, 110 V
20 A
Corriente asignada de empleo (Ie) en DC-1, 220 V
15 A
Tensión asignada de aislamiento (Ui)
690 V
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
22 A
Potencia asignada de empleo en AC-3, 240 V, 50 Hz
3 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
4 kW
Potencia asignada de empleo en AC-3, 415 V, 50 Hz
5.5 kW
Potencia asignada de empleo en AC-4, 220/230 V, 50 Hz
1.5 kW
Potencia asignada de empleo en AC-4, 240 V, 50 Hz
1.6 kW
Potencia asignada de empleo en AC-4, 415 V, 50 Hz
2.8 kW
Potencia asignada de empleo en AC-4, 440 V, 50 Hz
3 kW
Potencia asignada de empleo en AC-4, 500 V, 50 Hz
2.8 kW
Potencia asignada de empleo en AC-4, 660/690 V, 50 Hz
3.6 kW
Tensión asignada de empleo (Ue) en AC - máx.
690 V

Clasificación de cortocircuito

Corriente de cortocircuito nominal (clasificación básica)
60 A, máx. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
45 A, máx. Fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
16 A, máx. CB, SCCR (UL/CSA)
30/100 kA, Fusible, SCCR (UL/CSA)
25 A, Clase RK5/ 20 A Clase J, máx. Fusible, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
30/100 kA, Fusible, SCCR (UL/CSA)
25 A, Clase RK5/ 20 A Clase J, máx. Fusible, SCCR (UL/CSA)
Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V
35 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V
20 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V
20 A gG/gLc
Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V
16 A gG/gL

Intensidad térmica convencional

Corriente térmica convencional Ith (1 polo, en carcasa)
45 A
Corriente térmica convencional Ith (3 polos, en carcasa)
18 A
Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)
21 A
Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
50 A

Poder de corte

Poder de corte (contactos principales, uso general)
20 A, clasificación máxima del motor (UL/CSA)
Poder de corte (contactos auxiliares, uso general)
1 A, 250 V DC, (UL/CSA)
10 A, 600 V CA, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
A600, accionamiento AC (UL/CSA)
P300, accionamiento DC (UL/CSA)

Tiempo de conmutación

Duración del arco
10 ms
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
31 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
12 ms

Sistema magnético

Tensión a la caída
0,6 - 0,15 x UC, accionamiento DC
Puente rectificador bifásico o puente rectificador trifásico como mínimo
Factor de utilización
100%
Tensión a la llamada
0,85 - 1,1 V DC x Uc (sólo con el bloque de contactos auxiliares con 3 o más contactos NC)
0,7 - 1,3 V DC x Uc (Sin módulo de contacto auxiliar y a temperatura ambiente +40 °C)
0,8 - 1,1 V DC x Uc
Potencia absorbida (llamada) en DC
4.5 W
Potencia absorbida (retención), en DC
4.5 W
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - mín.
24 V
Tensión de alimentación de control nominal (Us) en DC - máx.
24 V

Potencia asignada de motor

Potencia del motor asignada a 115/120 V, 60 Hz, monofásica
0.5 HP
Potencia del motor asignada a 200/208 V, 60 Hz, trifásica
3 HP
Potencia del motor asignada a 230/240 V, 60 Hz, monofásica
1.5 HP
Potencia del motor asignada a 230/240 V, 60 Hz, trifásica
3 HP
Potencia del motor asignada a 460/480 V, 60 Hz, trifásica
5 HP
Potencia del motor asignada a 575/600 V, 60 Hz, trifásica
7.5 HP

Comunicación

Conexión
Terminales de tornillo
Conexión a SmartWire-DT
Sí
en conjunto con el módulo de contactor DIL-SWD SmartWire DT

Contactos

Número de contactos (contactos normalmente abiertos)
1
Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
1

Seguridad

Seccionamiento seguro
400 V AC, Entre bobina y contactos, Según EN 61140
400 V AC, Entre contactos, Según EN 61140

Clasificaciones para fines especiales

Clasificación con fines especiales de lámparas de descarga con balastro
18 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico)
18 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico)
Clasificación de aplicación especial de clasificación de aplicación definida
9 A, FLA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
54 A, LRA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
Clasificación con fines especiales del control de ascensores
3 HP, 480 V 60 Hz trifásico, (UL/CSA)
2 HP, 200 V 60 Hz trifásico, (UL/CSA)
2 HP, 240 V 60 Hz trifásico, (UL/CSA)
6.1 A, 600 V 60 Hz trifásico, (UL/CSA)
5 HP, 600 V 60 Hz trifásico, (UL/CSA)
7.8 A, 200 V 60 Hz trifásico, (UL/CSA)
4.8 A, 480 V 60 Hz trifásico, (UL/CSA)
6.8 A, 240 V 60 Hz trifásico, (UL/CSA)
Clasificación con fines especiales de control de refrigeración (solo CSA)
10 A, FLA 480 V 60 Hz trifásico; (CSA)
60 A, LRA 480 V 60 Hz trifásico; (CSA)
10 A, FLA 600 V 60 Hz trifásico; (CSA)
60 A, LRA 600 V 60 Hz trifásico; (CSA)
Clasificación con fines especiales de la resistencia calefactora
18 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)
18 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
Clasificación con fines especiales de las lámparas incandescentes de tungsteno
14 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
14 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
0.9 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.3 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
9 A
Disipación térmica estática, no dependiente de la corriente Pvs
4.5 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 276705 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) CC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 3
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Voltaje de funcionamiento a 50 Hz CA (EF008206) 24 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 24 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 22 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 9 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 4 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 6 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 2.5 kW
Potencia asignada de empleo NEMA (EF011960) 3.7 kW
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Apto para instalación en serie (EF001126) No
Anchura (EF000008) 45 mm
Altura (EF000040) 68 mm
Profundidad (EF000049) 75 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM9-10(24VDC) Y7-276705 276705 DE_276371.pdf 1 Mbytes DILM9-10(24VDC) Y7-276705 276705 DE_276371.pdf

Opiniones: (1) ▲

  • — BERNARD
    Valoración del cliente:
    • Página:1
    Añadir comentario
    Añadir comentario
    ocultar
    Valoración:
    Nombre:
    Email:
    Título:
    Opinión:
    ¿Recomienda la compra de este producto?
      Captcha
      Añadir comentario

    Últimas Opiniones de Nuestros Clientes

    Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
