DILMP32-10(RDC60) 109813 Y7-109813 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos + 1 NO 3.. Ver más grande

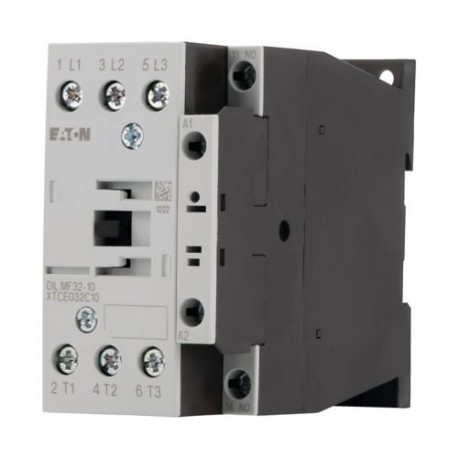

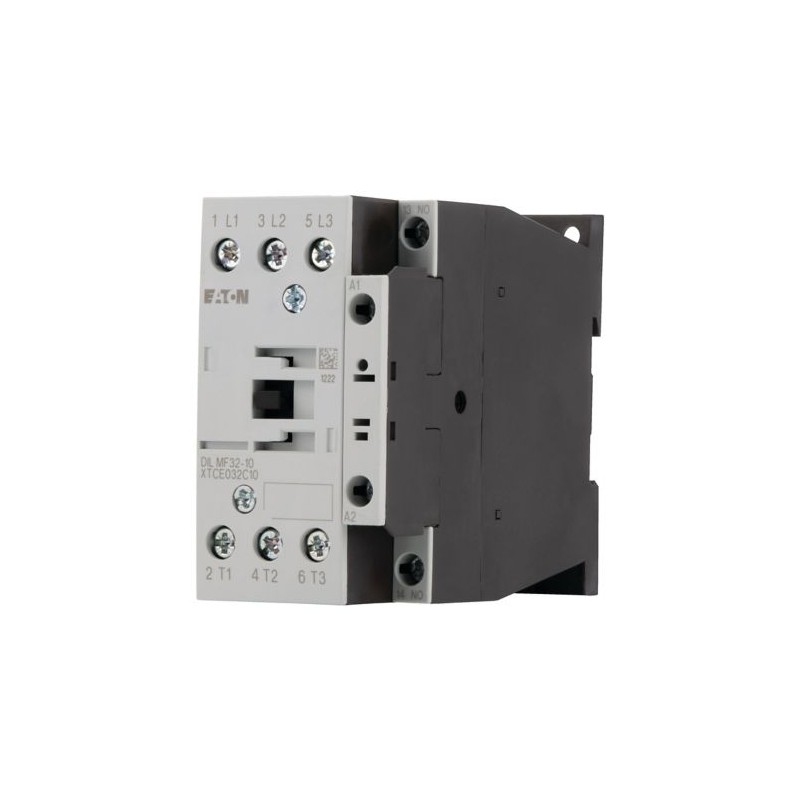

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILMP32-10(RDC60) 109813 Y7-109813 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos + 1 NO 3..

DILMP32-10(RDC60)

109813

Y7-109813

EATON-MOELLER

Contactor de potencia, Conexión a tornillo, 4 polos + 1 NO, 32 A, AC-1,

Contactor DILM de la serie Moeller® de Eaton, 4 polos, 32 A, 1 N/O, RDC 60: 48 - 60 V DC, accionamiento DC

Contactor, Aplicación: Contactores para consumidores eléctricos de 4 polos, Contactores de hasta 200 A, 4 polos, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, Hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, desconexión durante el funcionamiento, Técnica de conexión: Terminales de tornillo, Número de polos: 4 polos, 380 V 400 V: Ie= 18 A, Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz abiertos a 40 °C: Ith =Ie= 32 A, cerrados: Ith= 27 A, corriente térmica de aire libre convencional, 1 polo abierto: Ith= 84 A, cerrado: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Contactos N/O = Normalmente abiertos: 1 N/O , Instrucciones: Contactos según EN 50 012., Circuito supresor integrado en la electrónica de accionamiento, Tensión CA/CC: Funcionamiento CC

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $116.47
Precio unitario: $116.47
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILP Contactor de 4 polos
N.º de catálogo
109813
EAN
4015081093854
Longitud/profundidad de producto
97 mm
Altura del producto
85 mm
Anchura del producto
58 mm
Peso del producto
0.6 kg
Certificación(es)
CSA Class No.: 2411-03, 3211-04
UL 60947-4-1
CSA File No.: 012528
IEC/EN 60947-4-1
VDE 0660
IEC/EN 60947
UL Category Control No.: NLDX
UL File No.: E29096
CSA-C22.2 No. 60947-4-1-14
CE
UL
CSA
Notas del catálogo
También probado según AC-3e.
Código de modelo
DILMP32-10(RDC60)

Características y Funciones

Equipado con:
Circuito supresor en la electrónica de accionamiento
Número de polos
Cuatro polos

General

Aplicación
Contactores para consumidores eléctricos de 4 polos
Vida útil, mecánica
10.000.000 de Operaciones (Accionamiento DC)
10.000.000 de Operaciones (Accionamiento AC)
Frecuencia de maniobra
5.000 operaciones mecánicas/h (accionamiento DC)
5.000 operaciones mecánicas/h (accionamiento AC)
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Contactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
8.000 V AC
Corriente residual
1 mA (con actuación de A1 - A2 por la electrónica con señal 0)
Resistencia por polo
2.7 mΩ
Categoría de uso
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-3: motores AC de inducción: arranque, apagado durante el funcionamiento
Tipo de tensión
CC

Condiciones ambientales y mecánicas

Resistencia a impactos
7 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 10 ms
5 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
10 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068‑2‑27, Choque semisinusoidal 10 ms

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-3
Calor húmedo, cíclico, según IEC 60068-2-30

Secciones de conexión

Capacidad del terminal (flexible con terminal)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Capacidad del terminal (flexible)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Capacidad del terminal (rígido)
1 x (0,75 - 16) mm², cables principales
2 x (0,75 - 10) mm², Cables principales
1 x (0,75 - 4) mm², Cables de maniobras
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (0,75 - 2,5) mm²
Capacidad del terminal (AWG rígido/trenzado)
18 - 14, Cables de maniobras
18 - 6, Cables principales
Capacidad del terminal (trenzado)
1 x 16 mm², cables principales
Longitud desnuda (cable principal)
10 mm
Longitud de pelado (cable de maniobras)
10 mm
Tamaño de tornillo
M5, Terminales de tornillo, Cables principales
M3.5, Terminales de tornillo, Cables de circuito de control
Tamaño de destornillador
2, Terminal de tornillo, destornillador Pozidriv
0.8 x 5.5/1 x 6 mm, Terminal de tornillo, Destornillador estándar
Par de apriete
1,2 Nm, Terminales de tornillo, Cables de circuito de control
3 Nm, Terminales de tornillo, cables principales

Especificaciones eléctricas

Capacidad nominal de interrupción a 220/230 V
180 A
Capacidad nominal de interrupción a 380/400 V
180 A
Capacidad nominal de interrupción a 500 V
180 A
Capacidad nominal de interrupción a 660/690 V
120 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
32 A
Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 440 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 500 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V
12 A
Corriente asignada de empleo (Ie) en AC-4, 400 V
15 A
Corriente asignada de empleo (Ie) en DC-1, 60 V
32 A
Corriente asignada de empleo (Ie) en DC-1, 110 V
32 A
Corriente asignada de empleo (Ie) en DC-1, 220 V
32 A
Tensión asignada de aislamiento (Ui)
690 V
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
32 A
Potencia asignada de empleo en AC-1, 240 V, 50 Hz
13 kW
Potencia asignada de empleo en AC-1, 380/400 V, 50 Hz
20 kW
Potencia asignada de empleo en AC-1, 415 V, 50 Hz
22 kW
Potencia asignada de empleo en AC-1, 440 V, 50 Hz
23 kW
Potencia asignada de empleo en AC-1, 500 V, 50 Hz
26 kW
Potencia asignada de empleo en AC-1, 690 V, 50 Hz
35 kW
Potencia asignada de empleo en AC-3, 240 V, 50 Hz
5.5 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
7.5 kW
Potencia asignada de empleo en AC-3, 415 V, 50 Hz
10 kW
Tensión asignada de empleo (Ue) en AC - máx.
690 V

Clasificación de cortocircuito

Corriente de cortocircuito nominal (clasificación básica)
125 A, máx. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
125 A, máx. Fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
125/70 A, Clase J, máx. Fusible, SCCR (UL/CSA)
10/65 kA, CB, SCCR (UL/CSA)
10/100 kA, Fusible, SCCR (UL/CSA)
50/32 A, máx. CB, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
10/100 kA, Fusible, SCCR (UL/CSA)
10/22 kA, CB, SCCR (UL/CSA)
50/32 A, máx. CB, SCCR (UL/CSA)
125/100 A, Clase J, máx. Fusible, SCCR (UL/CSA)
Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V
63 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V
50 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V
35 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V
35 A gG/gL

Intensidad térmica convencional

Corriente térmica convencional Ith (1 polo, en carcasa)
76 A
Corriente térmica convencional Ith (3 polos, en carcasa)
27 A
Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)
29 A
Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
84 A

Poder de corte

Poder de corte (contactos principales, uso general)
40 A, nominal máxima del motor (UL/CSA)
Poder de corte (contactos auxiliares, uso general)
10 A, 600 V CA, (UL/CSA)
1 A, 250 V DC, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
A600, accionamiento AC (UL/CSA)
P300, accionamiento DC (UL/CSA)

Tiempo de conmutación

Duración del arco
10 ms
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
47 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
30 ms

Sistema magnético

Tensión a la caída
0,2 - 0,6 x UC, Accionamiento DC
Factor de utilización
100 %
Tensión a la llamada
0,7 - 1,2 V DC x Uc
0,85 - 1,1 V AC/DC x Us
Potencia absorbida (llamada) en DC
12 W
Potencia absorbida (retención), en DC
0.9 W
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - mín.
48 V
Tensión de alimentación de control nominal (Us) en DC - máx.
60 V

Potencia asignada de motor

Potencia del motor asignada a 115/120 V, 60 Hz, monofásica
2 HP
Potencia del motor asignada a 200/208 V, 60 Hz, trifásica
7.5 HP
Potencia del motor asignada a 230/240 V, 60 Hz, monofásica
5 HP
Potencia del motor asignada a 230/240 V, 60 Hz, trifásica
10 HP
Potencia del motor asignada a 460/480 V, 60 Hz, trifásica
15 HP
Potencia del motor asignada a 575/600 V, 60 Hz, trifásica
20 HP

Comunicación

Conexión
Terminales de tornillo
Conexión a SmartWire-DT
No

Contactos

Número de contactos (contactos normalmente abiertos)
1
Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
1

Seguridad

Seccionamiento seguro
440 V AC, Entre bobina y contactos auxiliares, según EN 61140
440V AC, Entre contactos auxiliares, según EN 61140

Clasificaciones para fines especiales

Clasificación con fines especiales de lámparas de descarga con balastro
40 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico)
40 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico)
Clasificación de aplicación especial de clasificación de aplicación definida
150 A, LRA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
25 A, FLA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
Clasificación con fines especiales del control de ascensores
14 A, 480 V 60 Hz trifásico, (UL/CSA)
15 HP, 600 V 60 Hz trifásico, (UL/CSA)
11 A, 200 V 60 Hz trifásico, (UL/CSA)
15.2 A, 240 V 60 Hz trifásico, (UL/CSA)
10 HP, 480 V 60 Hz trifásico, (UL/CSA)
17 A, 600 V 60 Hz trifásico, (UL/CSA)
5 HP, 240 V 60 Hz trifásico, (UL/CSA)
3 HP, 200 V 60 Hz trifásico, (UL/CSA)
Clasificación con fines especiales de control de refrigeración (solo CSA)
180 A, LRA 600 V 60 Hz trifásico; (CSA)
30 A, FLA 600 V 60 Hz trifásico, (CSA)
40 A, FLA 480 V 60 Hz trifásico; (CSA)
240 A, LRA 480 V 60 Hz trifásico; (CSA)
Clasificación con fines especiales de la resistencia calefactora
40 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA)
40 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)
Clasificación con fines especiales de las lámparas incandescentes de tungsteno
40 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
40 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
6.6 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
2.2 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
32 A
Disipación térmica estática, no dependiente de la corriente Pvs
0.9 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 109813 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 48 V
Tipo de tensión de accionamiento (EF008242) DC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 4
Tipo de conexión del circuito de corriente principal (EF006819) Screw connection
Voltaje de funcionamiento a 50 Hz CA (EF008206) 24 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 24 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 32 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 18 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 7.5 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 15 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 7 kW
Potencia asignada de empleo NEMA (EF011960) 11 kW
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Apto para instalación en serie (EF001126) false
Anchura (EF000008) 58 mm
Altura (EF000040) 85 mm
Profundidad (EF000049) 97 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP32-10(RDC60) Y7-109813 109813 ES_109869.pdf 2 Mbytes DILMP32-10(RDC60) Y7-109813 109813 ES_109869.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
