DILMP20(220VDC)

276989

XTCF020B00BD

EATON-MOELLER

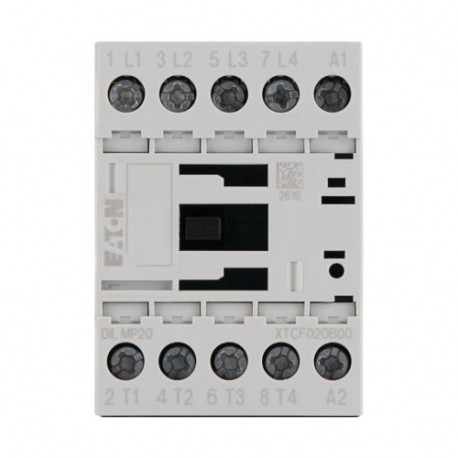

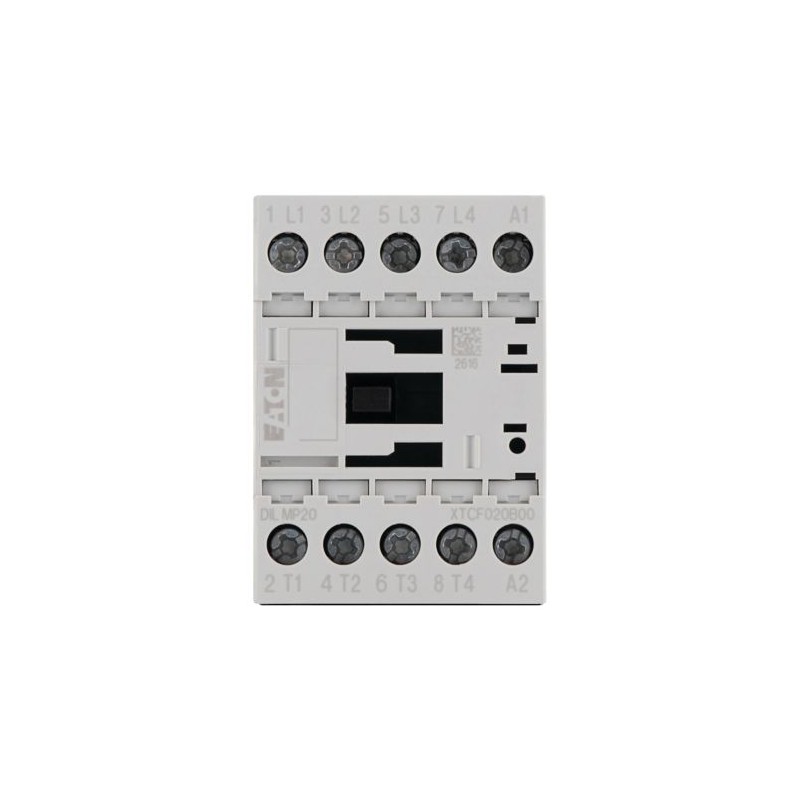

Contactor de potencia; Conexión a tornillo; 4 polos; 20 A; AC-1; 220 V DC

Contactor DILMP de la serie Moeller® de Eaton, 4 polos, 22 A, 220 V DC, Accionamiento DC

Más detalles


Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $45.70
Precio unitario: $45.70

Cantidad Precio
1+$45.70
2+$42.13
3+$38.51
4+$36.46
6+$35.04
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILP Contactor de 4 polos
N.º de catálogo
276989
EAN
4015082769895
Longitud/profundidad de producto
75 mm
Altura del producto
68 mm
Anchura del producto
45 mm
Peso del producto
0.294 kg
Certificación(es)
VDE 0660
CSA Class No.: 2411-03, 3211-04
CSA
IEC/EN 60947
UL File No.: E29096
IEC/EN 60947-4-1
CE
CSA File No.: 012528
CSA-C22.2 No. 60947-4-1-14
UL
UL 60947-4-1
UL Category Control No.: NLDX
Notas del catálogo
Contactos según EN 50012
Código de modelo
DILMP20(220VDC)

Product specifications

Número de polos
Cuatro polos
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Frecuencia de maniobra
5.000 operaciones mecánicas/h (accionamiento DC)
5.000 operaciones mecánicas/h (accionamiento AC)
Grado de contaminación
3
Resistencia climática
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, constante, a IEC 60068-2-78
Conexión a SmartWire-DT
No
Tensión asignada soportada al impulso (Uimp)
8.000 V AC
Categoría de uso
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-3: Motores de inducción CA convencionales: encendido y apagado en operación
Conexión
Terminales de tornillo
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Corriente térmica convencional Ith (1 polo, en carcasa)
54 A
Corriente térmica convencional Ith (3 polos, en carcasa)
18 A
Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)
20.5 A
Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
60 A
Disipación térmica del equipo, dependiente de la corriente Pvid
5.1 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1.7 W
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
31 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
12 ms
Aplicación
Contactores para consumidores eléctricos de 4 polos
Categoría del producto
Contactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Duración del arco
10 ms
Tipo de conexión eléctrica del circuito principal
Terminales de tornillo
Tamaño de destornillador
2, Terminal de tornillo, destornillador Pozidriv
0.8 x 5.5/1 x 6 mm, Terminal de tornillo, Destornillador estándar
Tipo de tensión
CC
Grado de protección
IP20
Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
0
Número de contactos (contactos de apertura) como contacto principal
0
Número de contactos principales (contactos normalmente abiertos)
4
Potencia absorbida (llamada) en DC
4.5 W
Potencia absorbida (retención), en DC
4.5 W
Capacidad nominal de interrupción a 220/230 V
120 A
Capacidad nominal de interrupción a 380/400 V
120 A
Capacidad nominal de interrupción a 500 V
100 A
Capacidad nominal de interrupción a 660/690 V
70 A
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión a la caída
0,2 - 0,6 x UC, Accionamiento DC
Categoría de sobretensión
III
Factor de utilización
100%
Vida útil, mecánica
10.000.000 de operaciones (Accionamiento AC)
10.000.000 de Operaciones (Accionamiento DC)
Tensión a la llamada
0,8 - 1,1 V AC/DC x Us
0,8 - 1,1 V DC x Uc
Seccionamiento seguro
400 V AC, Entre contactos, Según EN 61140
400 V AC, Entre bobina y contactos, Según EN 61140
Corriente residual
1 mA (con actuación de A1 - A2 por la electrónica con señal 0)
Tamaño de tornillo
M3.5, Terminales de tornillo
Capacidad del terminal (flexible con terminal)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
Resistencia a impactos
5 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
7 g, Contacto auxiliar normalmente abierto, Mecánico, según IEC/EN 60068‑2‑27, Choque semisinusoidal 10 ms
10 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068‑2‑27, Choque semisinusoidal 10 ms
Capacidad del terminal (rígido)
1 x (0,75 - 4) mm²
2 x (0,75 - 2,5) mm²
Capacidad del terminal (AWG rígido/trenzado)
18 - 14
Poder de corte (contactos principales, uso general)
20 A, clasificación máxima del motor (UL/CSA)
Par de apriete
1,2 Nm, Terminales de tornillo
Tensión de alimentación de control nominal (Us) en DC - máx.
220 V
Tensión de alimentación de control nominal (Us) en DC - mín.
220 V
Tensión asignada de aislamiento (Ui)
690 V
Poder asignado de cierre hasta 690 V (cos phi según IEC/EN 60947)
144 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
22 A
Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V
12 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
12 A
Corriente asignada de empleo (Ie) en AC-3, 440 V
12 A
Corriente asignada de empleo (Ie) en AC-3, 500 V
10 A
Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V
7 A
Corriente asignada de empleo (Ie) en AC-4, 400 V
10 A
Corriente asignada de empleo (Ie) en DC-1, 110 V
22 A
Corriente asignada de empleo (Ie) en DC-1, 220 V
6 A
Corriente asignada de empleo (Ie) en DC-1, 60 V
22 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
22 A
Potencia asignada de empleo en AC-1, 220/230 V, 50 Hz
8 kW
Potencia asignada de empleo en AC-1, 240 V, 50 Hz
9 kW
Potencia asignada de empleo en AC-1, 380/400 V, 50 Hz
14 kW
Potencia asignada de empleo en AC-1, 415 V, 50 Hz
15 kW
Potencia asignada de empleo en AC-1, 440 V, 50 Hz
16 kW
Potencia asignada de empleo en AC-1, 500 V, 50 Hz
18 kW
Potencia asignada de empleo en AC-1, 690 V, 50 Hz
24 kW
Potencia asignada de empleo en AC-3, 240 V, 50 Hz
4 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
5.5 kW
Potencia asignada de empleo en AC-3, 415 V, 50 Hz
7 kW
Potencia asignada de empleo en AC-4, 380/400 V, 50 Hz
4.5 kW
Potencia asignada de empleo (NEMA)
0 kW
Tensión asignada de empleo (Ue) en AC - máx.
690 V
Resistencia por polo
3.5 mΩ
Disipación térmica estática, no dependiente de la corriente Pvs
4.5 W
Longitud de pelado (cable de maniobras)
10 mm
Longitud desnuda (cable principal)
10 mm
Corriente de cortocircuito nominal (clasificación básica)
60 A, máx. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
45 A, máx. Fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
30 kA, Fusible, SCCR (UL/CSA)
25 A, clase RK5, máx. Fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
25 A, clase RK5, máx. Fusible, SCCR (UL/CSA)
30 kA, Fusible, SCCR (UL/CSA)
Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V
35 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V
25 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V
20 A gG/gLc
Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V
20 A gG/gL
Clasificación con fines especiales de lámparas de descarga con balastro
20 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico)
20 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico)
Clasificación con fines especiales del control de ascensores
6.1 A, 600 V 60 Hz trifásico, (UL/CSA)
5 HP, 600 V 60 Hz trifásico, (UL/CSA)
Clasificación con fines especiales de control de refrigeración (solo CSA)
60 A, LRA 480 V 60 Hz trifásico; (CSA)
10 A, FLA 480 V 60 Hz trifásico; (CSA)
60 A, LRA 600 V 60 Hz trifásico; (CSA)
10 A, FLA 600 V 60 Hz trifásico; (CSA)
Clasificación con fines especiales de la resistencia calefactora
20 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)
20 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
Clasificación con fines especiales de las lámparas incandescentes de tungsteno
14 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
14 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)
Corriente térmica convencional Ith a 40 °C (3 polos, abiertos)
22 A
Corriente térmica convencional Ith a 50 °C (3 polos, abiertos)
21 A
Corriente térmica convencional Ith a 60 °C (3 polos, abiertos)
20 A
Potencia asignada de empleo en AC-3, 440 V, 50 Hz
7.5 kW
Potencia asignada de empleo en AC-3, 500 V, 50 Hz
7 kW
Potencia asignada de empleo en AC-3, 690 V, 50 Hz
6.5 kW
Tensión de accionamiento
220 V DC
Altitud
Máx. 2000 m
Tensión de servicio AC a 50 Hz - Mín.
24 V
Tensión de servicio AC a 50 Hz - Máx.
690 V
Tensión de servicio AC a 60 Hz - Mín.
24 V
Tensión de servicio AC a 60 Hz - Máx.
690 V

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
DILMP20(220VDC) XTCF020B00BD 276989 DE_276371.pdf 1 Mbytes DILMP20(220VDC) XTCF020B00BD 276989 DE_276371.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
