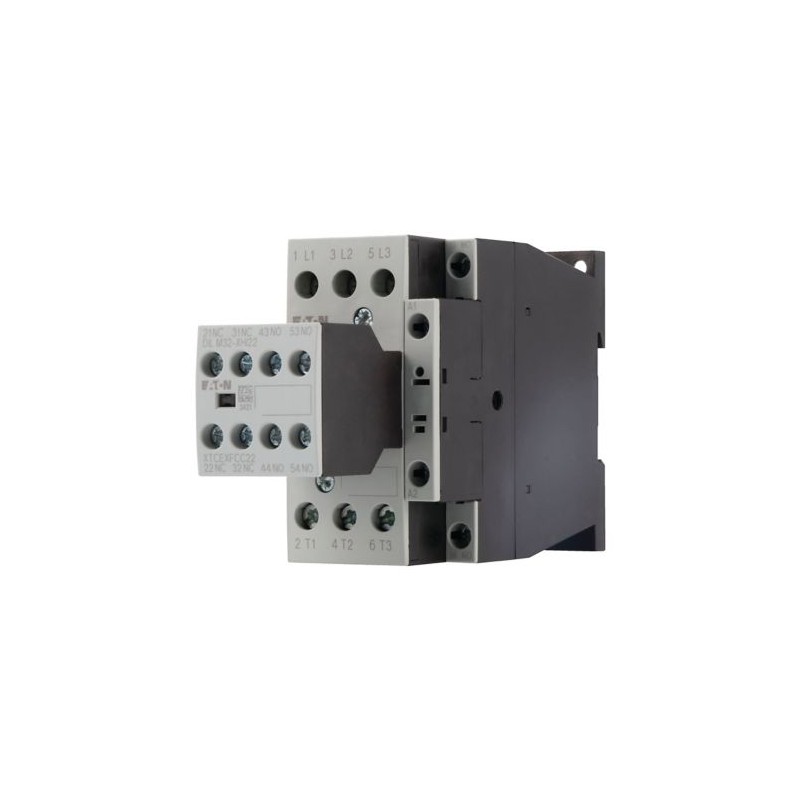

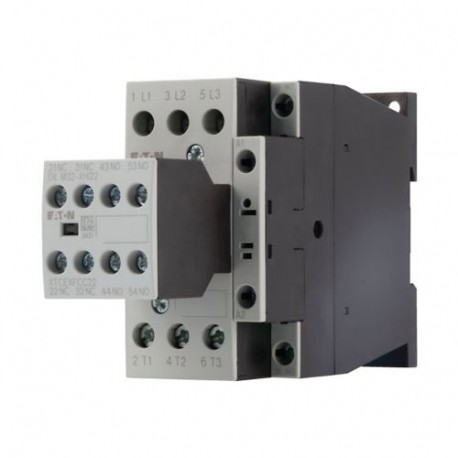

DILM17-32(RDC24) 277114 Y7-277114 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 3 NO + .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM17-32(RDC24) 277114 Y7-277114 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 3 NO + ..

DILM17-32(RDC24)

277114

Y7-277114

EATON-MOELLER

Contactor de potencia, Conexión a tornillo, 3 polos + 3 NO + 2 NC, 17 A,

Contactor DILM de la serie Moeller® de Eaton, 380 V 400 V 7,5 kW, 3 N/O, 2 NC, RDC 24: 24 - 27 V DC, accionamiento DC, terminales de tornillo

Contactor, Aplicación: Contactores para motores, Dispositivos completos hasta 170 A, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, AC-4: Motores de inducción de CA normales: arranque, taponamiento, inversión, avance lento, Técnica de conexión: Terminales de tornillo, Notas: También adecuado para motores con clase de eficiencia IE3., Los dispositivos listos para IE3 se identifican por el logotipo en su embalaje., Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 18 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith = Ie= 40 A, cerrado: Ith= 32 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 1 polo abierto: Ith= 88 A, cerrado: Ith= 80 A, Potencia máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Potencia máx. para motores trifásicos, 50 - 60 Hz AC-4 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4,5 kW, 660 V 690 V: P = 6,5 kW, Contactos N/S = Normalmente abiertos: 3 N/A, Contactos N/C = Normalmente cerrados: 2 NC, Instrucciones: Contactos según EN 50 012., Circuito supresor integrado en la electrónica de accionamiento, con contacto de espejo., Tensión CA/CC: Funcionamiento en CC

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $135.46
Precio unitario: $135.46
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Contactor
N.º de catálogo
277114
EAN
4015082771140
Longitud/profundidad de producto
138 mm
Altura del producto
85 mm
Anchura del producto
45 mm
Peso del producto
0.613 kg
Certificación(es)
IEC/EN 60947
CSA Class No.: 2411-03, 3211-04
UL
CSA
CE
CSA File No.: 012528
UL 60947-4-1
UL Category Control No.: NLDX
VDE 0660
IEC/EN 60947-4-1
CSA-C22.2 No. 60947-4-1-14
UL File No.: E29096
Notas del catálogo
Contactos según EN 50012
Código de modelo
DILM17-32(RDC24)

Características y Funciones

Equipado con:
Contacto espejo
Circuito de protección en la electrónica de accionamiento
Número de polos
Tripolar

General

Aplicación
Contactores para motores
Vida útil, mecánica
7.000.000 Operaciones (Bobina 50/60Hz)
10.000.000 Operaciones (accionamiento DC)
Frecuencia de maniobra
5.000 Operaciones mecánicas/h (accionamiento DC)
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Contactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
8.000V AC
Resistencia por polo
2.7 mΩ
Apto para
También motores con clase de eficiencia IE3
Categoría de uso
AC-3: Motores de inducción CA convencionales: encendido y apagado en operación
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-4: Motores de jaula de ardilla: Arrancar, parar, retroceder, avanzar...
Tipo de tensión
CC

Condiciones ambientales y mecánicas

Resistencia a impactos
6,9g, contacto principal NO, mecánico, según IEC/EN 60068-2-27 cuando se monta en placa de montaje, choque semisinusoidal 10ms
3,5g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27 cuando se monta en placa de montaje, choque semisinusoidal 10ms
5,3g, contacto auxiliar NO, mecánico, según IEC/EN 60068-2-27 cuando se monta en placa de montaje, choque semisinusoidal 10ms
10g, contacto principal NO, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10ms
7g, contacto auxiliar NO, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10ms
5g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10ms

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30

Compatibilidad electromagnética

Emisión de interferencias
Conforme a EN 60947-1
Inmunidad a interferencias
Conforme a EN 60947-1

Secciones de conexión

Capacidad del terminal (flexible con terminal)
1 x (0,75 - 16)mm², Cables principales
1 x (0,75 - 2,5)mm², Cables de circuito de control
2 x (0,75 - 2,5)mm², Cables de circuito de control
2 x (0,75 - 10)mm², Cables principales
Capacidad del terminal (rígido)
1 x (0,75 - 16)mm², Cables principales
1 x (0,75 - 2,5)mm², Cables de circuito de control
2 x (0,75 - 10)mm², Cables principales
2 x (0,75 - 2,5)mm², Cables de circuito de control
Capacidad del terminal (AWG rígido/trenzado)
18 - 14, Cables de circuito de control
Sencillo 18 - 6, doble 18 - 8, Cables principales
Capacidad del terminal (trenzado)
1 x 16mm², Cables principales
Longitud desnuda (cable principal)
10 mm
Longitud de pelado (cable de maniobras)
10 mm
Tamaño de tornillo
M3,5, Terminales de tornillo, Cables de circuito de control
M5, Terminales de tornillo, Cables principales
Tamaño de destornillador
2, Terminal de tornillo, Destornillador Pozidriv
0,8 x 5,5/1 x 6mm, Terminal de tornillo, Destornillador estándar
Par de apriete
1,2Nm, Terminales de tornillo, Cables de circuito de control
3,2Nm, Terminales de tornillo, Cables principales

Especificaciones eléctricas

Capacidad nominal de interrupción a 220/230 V
170 A
Capacidad nominal de interrupción a 380/400 V
170 A
Capacidad nominal de interrupción a 500 V
170 A
Capacidad nominal de interrupción a 660/690 V
120 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
40 A
Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 440 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 500 V
18 A
Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V
12 A
Corriente asignada de empleo (Ie) en AC-4, 220 V, 230 V, 240 V
10 A
Corriente asignada de empleo (Ie) en AC-4, 400 V
10 A
Corriente asignada de empleo (Ie) en AC-4, 500 V
10 A
Corriente asignada de empleo (Ie) en AC-4, 660 V, 690 V
8 A
Corriente asignada de empleo (Ie) en DC-1, 60 V
35 A
Corriente asignada de empleo (Ie) en DC-1, 110 V
35 A
Corriente asignada de empleo (Ie) en DC-1, 220 V
35 A
Tensión asignada de aislamiento (Ui)
690 V
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
40 A
Potencia asignada de empleo en AC-3, 240 V, 50 Hz
5.5 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
7.5 kW
Potencia asignada de empleo en AC-3, 415 V, 50 Hz
10 kW
Potencia asignada de empleo en AC-4, 220/230 V, 50 Hz
2.5 kW
Potencia asignada de empleo en AC-4, 240 V, 50 Hz
3 kW
Potencia asignada de empleo en AC-4, 415 V, 50 Hz
5 kW
Potencia asignada de empleo en AC-4, 440 V, 50 Hz
5.5 kW
Potencia asignada de empleo en AC-4, 500 V, 50 Hz
6 kW
Potencia asignada de empleo en AC-4, 660/690 V, 50 Hz
6.5 kW
Tensión asignada de empleo (Ue) en AC - máx.
690 V

Clasificación de cortocircuito

Corriente de cortocircuito nominal (clasificación básica)
125A, máx. CB, SCCR (UL/CSA)
5kA, SCCR (UL/CSA)
125A, máx. Fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
10/65kA, CB, SCCR (UL/CSA)
125/70A, Clase J, máx. Fusible, SCCR (UL/CSA)
50/32A, máx. CB, SCCR (UL/CSA)
10/100kA, Fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
125/70A, Clase J, máx. Fusible, SCCR (UL/CSA)
50/32A, máx. CB, SCCR (UL/CSA)
10/100kA, Fusible, SCCR (UL/CSA)
10/22kA, CB, SCCR (UL/CSA)
Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V
63A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V
50A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V
35A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V
35A gG/gL

Intensidad térmica convencional

Corriente térmica convencional Ith (1 polo, en carcasa)
80 A
Corriente térmica convencional Ith (3 polos, en carcasa)
32 A
Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)
37 A
Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
88 A

Poder de corte

Poder de corte (contactos principales, uso general)
40A, Potencia asignada de empleo máxima (UL/CSA)
Poder de corte (contactos auxiliares, uso general)
10A, 600V AC, (UL/CSA)
1A, 250V DC, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
A600, Accionamiento AC (UL/CSA)
P300, Accionamiento DC (UL/CSA)

Tiempo de conmutación

Duración del arco
10ms
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
47 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
30 ms

Sistema magnético

Tensión a la caída
Puente rectificador bifásico o puente rectificador trifásico como mínimo
0,6 - 0,15 x UC, accionamiento DC
Factor de utilización
100%
Tensión a la llamada
24 - 27V DC (RDC 24)
0,7 - 1,2V DC x Uc
Potencia absorbida (llamada) en DC
12 W
Potencia absorbida (retención), en DC
0.9 W
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - mín.
24 V
Tensión de alimentación de control nominal (Us) en DC - máx.
27 V

Potencia asignada de motor

Potencia del motor asignada a 115/120 V, 60 Hz, monofásica
2 HP
Potencia del motor asignada a 200/208 V, 60 Hz, trifásica
5 HP
Potencia del motor asignada a 230/240 V, 60 Hz, monofásica
3 HP
Potencia del motor asignada a 230/240 V, 60 Hz, trifásica
5 HP
Potencia del motor asignada a 460/480 V, 60 Hz, trifásica
10 HP
Potencia del motor asignada a 575/600 V, 60 Hz, trifásica
15 HP

Comunicación

Conexión
Terminales de tornillo

Contactos

Número de contactos (contactos normalmente cerrados)
2
Número de contactos (contactos normalmente abiertos)
3
Número de contactos auxiliares (contactos de apertura)
2
Número de contactos auxiliares (contactos normalmente abiertos)
3

Seguridad

Seccionamiento seguro
440 V AC, Entre contactos auxiliares, según EN 61140
440V AC, entre bobina y contactos auxiliares, según EN 61140

Clasificaciones para fines especiales

Clasificación con fines especiales de lámparas de descarga con balastro
40A (480V 60Hz trifásico, 277V 60Hz monofásico)
40A (600V 60Hz trifásico, 347V 60Hz monofásico)
Clasificación de aplicación especial de clasificación de aplicación definida
18A, FLA 480V 60Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
108A, LRA 480V 60Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
Clasificación con fines especiales del control de ascensores
11A, 200V 60Hz trifásico, (UL/CSA)
10HP, 600V 60Hz trifásico, (UL/CSA)
9,6A, 240V 60Hz trifásico, (UL/CSA)
7,5HP, 480V 60Hz trifásico, (UL/CSA)
11A, 480V 60Hz trifásico, (UL/CSA)
11A, 600V 60Hz trifásico, (UL/CSA)
3HP, 240V 60Hz trifásico, (UL/CSA)
3HP, 200V 60Hz trifásico, (UL/CSA)
Clasificación con fines especiales de control de refrigeración (solo CSA)
180A, LRA 600V 60Hz trifásico; (CSA)
40A, FLA 480V 60Hz trifásico; (CSA)
30A, FLA 600V 60Hz trifásico; (CSA)
240A, LRA 480V 60Hz trifásico; (CSA)
Clasificación con fines especiales de la resistencia calefactora
40A, 480V 60Hz trifásico, 277V 60Hz monofásico, (UL / CSA)
40A, 600V 60Hz trifásico, 347V 60Hz monofásico, (UL / CSA)
Clasificación con fines especiales de las lámparas incandescentes de tungsteno
40A, 480V 60Hz trifásico, 277V 60Hz monofásico, (UL / CSA)
40A, 600V 60Hz trifásico, 347V 60Hz monofásico, (UL / CSA)

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
2.1 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.7 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
18 A
Disipación térmica estática, no dependiente de la corriente Pvs
0.9 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 277114 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) CC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 3
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Voltaje de funcionamiento a 50 Hz CA (EF008206) 24 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 24 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 40 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 18 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 7.5 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 10 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 4.5 kW
Potencia asignada de empleo NEMA (EF011960) 7.4 kW
Número de contactos auxiliares normalmente abiertos (EF001376) 3
Número de contactos auxiliares normalmente cerrados (EF001377) 2
Apto para instalación en serie (EF001126) No
Anchura (EF000008) 45 mm
Altura (EF000040) 85 mm
Profundidad (EF000049) 138 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM17-32(RDC24) Y7-277114 277114 ES_107026.pdf 669 Kbytes DILM17-32(RDC24) Y7-277114 277114 ES_107026.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
