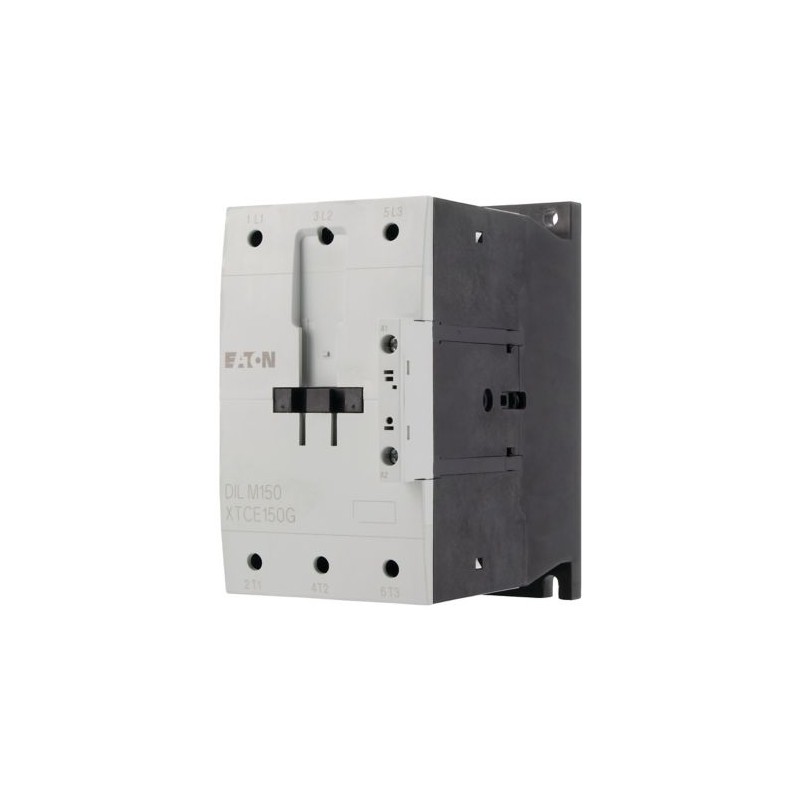

DILM150(RDC24) 239591 Y7-239591 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos 150 A 75 kW.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

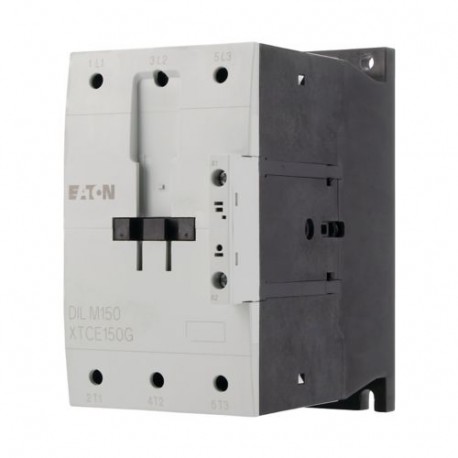

DILM150(RDC24) 239591 Y7-239591 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos 150 A 75 kW..

DILM150(RDC24)

239591

Y7-239591

EATON-MOELLER

Contactor de potencia, Conexión a tornillo, 3 polos, 150 A, 75 kW, 400 V,

Contactor DILM de la serie Moeller® de Eaton, 3 polos, 380 V 400 V 75 kW, RDC 24: 24 - 27 V DC, accionamiento DC, terminales de tornillo DILM150(RDC24)

Contactor, Aplicación: Contactores para motores, Contactores de hasta 170 A, 3 polos, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, AC-4: Motores de inducción de CA normales: arranque, taponamiento, inversión, avance lento, Técnica de conexión: Terminales de tornillo, Notas: También adecuado para motores con clase de eficiencia IE3., Los dispositivos listos para IE3 se identifican por el logotipo en su embalaje., Número de polos: 3 polos, Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 150 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith = Ie= 190 A, cerrado: Ith= 144 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 1 polo abierto: Ith= 400 A, cerrado: Ith= 360 A, Potencia máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, Potencia máx. para motores trifásicos, 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Se puede combinar con contacto auxiliar: DILM150-XHI(V).., DILM1000-XHI(V).., Instrucciones: Contactos según EN 50 012., circuito supresor integrado en la electrónica de accionamiento, Tensión CA/CC: Funcionamiento en CC

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $560.76
Precio unitario: $560.76
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Contactor
N.º de catálogo
239591
EAN
4015082395919
Longitud/profundidad de producto
160 mm
Altura del producto
170 mm
Anchura del producto
90 mm
Peso del producto
2.25 kg
Certificación(es)
CE
CSA
CSA File No.: 012528
VDE 0660
UL File No.: E29096
IEC/EN 60947-4-1
CSA-C22.2 No. 60947-4-1-14
UL
UL 60947-4-1
UL Category Control No.: NLDX
IEC/EN 60947
CSA Class No.: 2411-03, 3211-04
Notas del catálogo
Contactos según EN 50012
Código de modelo
DILM150(RDC24)

Características y Funciones

Equipado con:
Circuito de protección en la electrónica de accionamiento
Número de polos
Tripolar

General

Aplicación
Contactores para motores
Tamaño de bastidor
FS4
Vida útil, mecánica
10.000.000 Operaciones (accionamiento DC)
Frecuencia de maniobra
3.600 operaciones mecánicas/h (accionamiento DC)
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Contactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
8.000V AC
Corriente residual
1mA (con actuación de A1 - A2 por la electrónica con señal 0)
Resistencia por polo
0.6 mΩ
Apto para
También motores con clase de eficiencia IE3
Categoría de uso
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-4: motores AC de inducción: arranque, conexión, inversión, marcha lenta
AC-3: motores AC de inducción: arranque, apagado durante el funcionamiento
Tipo de tensión
CC

Condiciones ambientales y mecánicas

Resistencia a impactos
7g, contacto auxiliar NO, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10ms
10 g, contacto principal NO, mecánico, según IEC/EN 60068-2-27 cuando se monta sobre una mesa, impacto semisinusoidal de 10 ms
5 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27 cuando se monta sobre una mesa, choque semisinusoidal 10 ms
7 g, Contacto auxiliar NO, mecánico, según IEC/EN 60068-2-27 cuando se monta sobre una mesa, choque semisinusoidal 10 ms
5g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10ms
10g, contacto principal NO, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10ms

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, constante, a IEC 60068-2-78

Compatibilidad electromagnética

Emisión de interferencias
Según EN 60947-1
Inmunidad a interferencias
Según EN 60947-1

Secciones de conexión

Capacidad del terminal (banda de cobre)
2 x (6 x 16 x 0,8) mm (Número de segmentos x ancho x espesor), Cables principales
Capacidad del terminal (flexible con terminal)
2 x (0,75 - 2,5)mm², Cables de circuito de control
1 x (0,75 - 2,5)mm², Cables de circuito de control
1 x (10 - 95) mm², cables principales
2 x (10 - 70) mm², cables principales
Capacidad del terminal (rígido)
1 x (0,75 - 4)mm², Cables de circuito de control
2 x (0,75 - 2,5)mm², Cables de circuito de control
Capacidad del terminal (AWG rígido/trenzado)
Sencillo 8…3/0, doble 8…2/0, Cables principales
18 - 14, Cables de circuito de control
Capacidad del terminal (trenzado)
1 x (16 - 95) mm², cables principales
2 x (16 - 70) mm², cables principales
Longitud desnuda (cable principal)
24 mm
Longitud de pelado (cable de maniobras)
10 mm
Tamaño de tornillo
M10, Terminales de tornillo, Cables principales
5 mm AF, llave de cabeza hueca hexagon, tornillo de terminal, cables principales
M3,5, Terminales de tornillo, Cables de circuito de control
Tamaño de destornillador
0,8 x 5,5/1 x 6 mm, Terminales de tornillo, Cables de control, Destornillador
2, Terminales de tornillo, Cables de control, Destornillador Pozidriv
Par de apriete
1,2Nm, Terminales de tornillo, Cables de circuito de control
14 Nm, Terminales de tornillo, cables principales

Especificaciones eléctricas

Capacidad nominal de interrupción a 220/230 V
1500 A
Capacidad nominal de interrupción a 380/400 V
1500 A
Capacidad nominal de interrupción a 500 V
1500 A
Capacidad nominal de interrupción a 660/690 V
1200 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
190 A
Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V
150 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
150 A
Corriente asignada de empleo (Ie) en AC-3, 440 V
150 A
Corriente asignada de empleo (Ie) en AC-3, 500 V
150 A
Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V
100 A
Corriente asignada de empleo (Ie) en AC-4, 220 V, 230 V, 240 V
65 A
Corriente asignada de empleo (Ie) en AC-4, 400 V
65 A
Corriente asignada de empleo (Ie) en AC-4, 500 V
65 A
Corriente asignada de empleo (Ie) en AC-4, 660 V, 690 V
50 A
Corriente asignada de empleo (Ie) en DC-1, 60 V
160 A
Corriente asignada de empleo (Ie) en DC-1, 110 V
160 A
Corriente asignada de empleo (Ie) en DC-1, 220 V
90 A
Tensión asignada de aislamiento (Ui)
690 V
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
190 A
Potencia asignada de empleo en AC-3, 240 V, 50 Hz
52 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
75 kW
Potencia asignada de empleo en AC-3, 415 V, 50 Hz
91 kW
Potencia asignada de empleo en AC-4, 220/230 V, 50 Hz
20 kW
Potencia asignada de empleo en AC-4, 240 V, 50 Hz
22 kW
Potencia asignada de empleo en AC-4, 415 V, 50 Hz
39 kW
Potencia asignada de empleo en AC-4, 440 V, 50 Hz
41 kW
Potencia asignada de empleo en AC-4, 500 V, 50 Hz
47 kW
Potencia asignada de empleo en AC-4, 660/690 V, 50 Hz
48 kW
Tensión asignada de empleo (Ue) en AC - máx.
690 V

Clasificación de cortocircuito

Corriente de cortocircuito nominal (clasificación básica)
600 A, máx. Fusible, SCCR (UL/CSA)
600 A, máx. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
65 kA, CB, SCCR (UL/CSA)
300/300 A, Clase J, máx. Fusible, SCCR (UL/CSA)
250 A, máx. CB, SCCR (UL/CSA)
30/100kA, Fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
30/100kA, Fusible, SCCR (UL/CSA)
350 A, máx. CB, SCCR (UL/CSA)
30 kA, CB, SCCR (UL/CSA)
300/600 A, Clase J, máx. Fusible, SCCR (UL/CSA)
Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V
250 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V
250 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V
250 A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V
250 A gG/gL

Intensidad térmica convencional

Corriente térmica convencional Ith (1 polo, en carcasa)
360 A
Corriente térmica convencional Ith (3 polos, en carcasa)
144 A
Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)
170 A
Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
400 A

Poder de corte

Poder de corte (contactos principales, uso general)
225 A, clasificación máxima del motor (UL/CSA)

Tiempo de conmutación

Duración del arco
15 ms
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
35 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
30 ms

Sistema magnético

Tensión a la caída
0,6 - 0,15 x UC, accionamiento DC
Puente rectificador bifásico o puente rectificador trifásico como mínimo
Factor de utilización
100%
Tensión a la llamada
0,7 - 1,2V DC x Uc
24 - 27V DC (RDC 24)
Potencia absorbida (llamada) en DC
149 W
Potencia absorbida (retención), en DC
1.9 W
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - mín.
24 V
Tensión de alimentación de control nominal (Us) en DC - máx.
27 V

Potencia asignada de motor

Potencia del motor asignada a 115/120 V, 60 Hz, monofásica
10 HP
Potencia del motor asignada a 200/208 V, 60 Hz, trifásica
50 HP
Potencia del motor asignada a 230/240 V, 60 Hz, monofásica
30 HP
Potencia del motor asignada a 230/240 V, 60 Hz, trifásica
60 HP
Potencia del motor asignada a 460/480 V, 60 Hz, trifásica
125 HP
Potencia del motor asignada a 575/600 V, 60 Hz, trifásica
125 HP

Comunicación

Conexión
Terminales de tornillo
Conexión a SmartWire-DT
No

Contactos

Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
0

Seguridad

Seccionamiento seguro
690 V AC, Entre contactos auxiliares, según EN 61140
690 V AC, Entre bobina y contactos auxiliares, según EN 61140

Clasificaciones para fines especiales

Clasificación con fines especiales de lámparas de descarga con balastro
160 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico)
160 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico)
Clasificación de aplicación especial de clasificación de aplicación definida
900 A, LRA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
150 A, FLA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA)
Clasificación con fines especiales del control de ascensores
75 HP, 480 V 60 Hz trifásico, (UL/CSA)
100 HP, 600 V 60 Hz trifásico, (UL/CSA)
92 A, 200 V 60 Hz trifásico, (UL/CSA)
104 A, 240 V 60 Hz trifásico, (UL/CSA)
96 A, 480 V 60 Hz trifásico, (UL/CSA)
40 HP, 240 V 60 Hz trifásico, (UL/CSA)
99 A, 600 V 60 Hz trifásico, (UL/CSA)
30 HP, 200 V 60 Hz trifásico, (UL/CSA)
Clasificación con fines especiales de control de refrigeración (solo CSA)
90 A, FLA 600 V 60 Hz trifásico; (CSA)
540 A, LRA 600 V 60 Hz trifásico; (CSA)
90 A, FLA 480 V 60 Hz 3phase; (CSA)
540 A, LRA 480 V 60 Hz trifásico; (CSA)
Clasificación con fines especiales de la resistencia calefactora
160 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)
160 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
Clasificación con fines especiales de las lámparas incandescentes de tungsteno
160 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
160 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
32.1 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
10.7 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
150 A
Disipación térmica estática, no dependiente de la corriente Pvs
1.9 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 239591 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) CC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 3
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Voltaje de funcionamiento a 50 Hz CA (EF008206) 230 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 230 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 190 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 150 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 75 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 65 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 33 kW
Potencia asignada de empleo NEMA (EF011960) 93 kW
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Apto para instalación en serie (EF001126) No
Anchura (EF000008) 90 mm
Altura (EF000040) 170 mm
Profundidad (EF000049) 160 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM150(RDC24) Y7-239591 239591 ES_235910.pdf 1 Mbytes DILM150(RDC24) Y7-239591 239591 ES_235910.pdf

Opiniones: (1) ▲

  • — Evotech srl
    Valoración del cliente:
    • Página:1
    Añadir comentario
    Añadir comentario
    ocultar
    Valoración:
    Nombre:
    Email:
    Título:
    Opinión:
    ¿Recomienda la compra de este producto?
      Captcha
      Añadir comentario

    Últimas Opiniones de Nuestros Clientes

    Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
