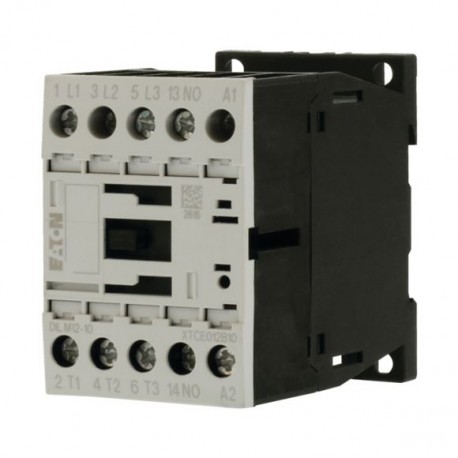

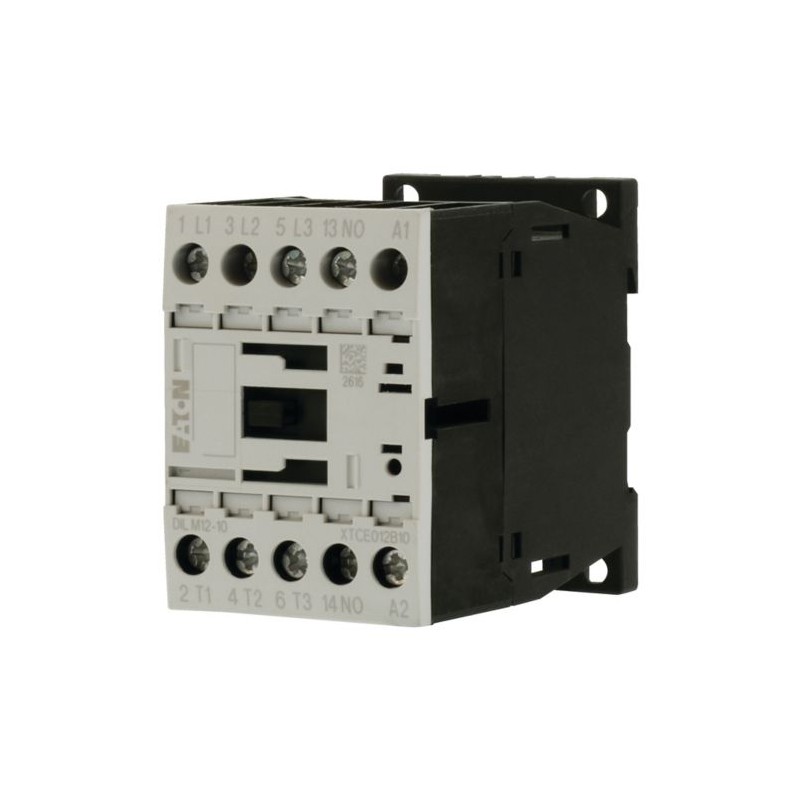

DILM12-10(24VDC) 276845 Y7-276845 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 1 NO 12..
DILM12-10(24VDC)
276845
Y7-276845
EATON-MOELLER
Contactor de potencia, Conexión a tornillo, 3 polos + 1 NO, 12 A, 5,5 kW,
Contactor de potencia DILM, 3 polos, 380 V 400 V 5,5 kW, 1 NO, 24 V DC, accionamiento DC, Terminales de tornillo DILM12-10(24VDC)
Contactor, Aplicación: Contactores para motores, Contactores de hasta 170 A, 3 polos, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, AC-4: Motores de inducción de CA normales: arranque, taponamiento, inversión, avance lento, Técnica de conexión: Terminales de tornillo, Notas: También adecuado para motores con clase de eficiencia IE3., Los dispositivos listos para IE3 se identifican por el logotipo en su embalaje., Número de polos: 3 polos, Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 12 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith = Ie= 22 A, cerrado: Ith= 18 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 1 polo abierto: Ith= 50 A, cerrado: Ith= 45 A, Potencia máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW, Potencia máx. para motores trifásicos, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4,4 kW, Combinable con contacto auxiliar: DILM32-XHI.., DILA-XHI(V).., Contactos N/O = Normalmente abierto: 1 N/O, Instrucciones: Contactos según EN 50 012., Circuito supresor de varistor integrado., Tensión CA/CC: Funcionamiento en CC
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores hasta 170A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
| Nombre del producto | Serie Eaton Moeller® DILM Contactor |
| N.º de catálogo | 276845 |
| EAN | 4015082768454 |
| Longitud/profundidad de producto | 75 mm |
| Altura del producto | 68 mm |
| Anchura del producto | 45 mm |
| Peso del producto | 0.296 kg |
| Certificación(es) | VDE 0660 UL CSA CSA File No.: 012528 UL Category Control No.: NLDX CSA Class No.: 2411-03, 3211-04 IEC/EN 60947-4-1 UL File No.: E29096 CE IEC/EN 60947 UL 508 CSA-C22.2 No. 14-05 |
| Notas del catálogo | Contactos según EN 50012 |
| Código de modelo | DILM12-10(24VDC) |
Features & Functions
| Equipado con: | Circuito supresor de varistor |
| Número de polos | Tres polos |
| Número de polos | Tres polos |
| Número de polos | Tres polos |
General information
| Aplicación | Contactores para motores |
| Conexión | Terminales de tornillo |
| Tamaño de bastidor | FS1 |
| Vida útil, mecánica | 10 000 000 Operaciones (accionamiento DC) |
| Frecuencia de maniobra | 9000 operaciones mecánicas/h (accionamiento DC) |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Categoría del producto | Contactores |
| Protección | A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274) |
| Tensión asignada soportada al impulso (Uimp) | 8.000 V AC |
| Resistencia por polo | 4.6 mΩ |
| Apto para | También motores con clase de eficiencia IE3 |
| Categoría de uso | AC-3: Motores AC estándar de induc.:arranque,desactiv. durante el funcion. AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencias AC-4: motores AC de inducción: arranque, conexión, inversión, marcha lenta |
| Tipo de tensión | CC |
Ambient conditions, mechanical
| Resistencia a impactos | 7 g, contacto auxiliar NO, mecánico, según IEC/EN 60068‑2‑27, choque semisinusoidal 10 ms 5 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms 10 g, contacto principal NO, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms 5,7 g, contacto principal NO, mecánico, según IEC/EN 60068-2-27 cuando se monta sobre una mesa, impacto semisinusoidal de 10 ms 3,4 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27 cuando se monta sobre una mesa, choque semisinusoidal 10 ms 3.4 g, contacto principal NO, mecánico, según IEC/EN 60068-2-27 cuando se monta sobre una mesa, choque semisinusoidal 10 ms |
Climatic environmental conditions
| Altitud | Máx. 2.000m |
| Temperatura ambiente de funcionamiento - mín. | -25 °C |
| Temperatura ambiente de funcionamiento - máx. | 60 °C |
| Temperatura ambiente de funcionamiento (cerrada) - mín. | -25 °C |
| Temperatura ambiente de funcionamiento (cerrada) - máx. | 40 °C |
| Temperatura ambiente de almacenamiento - mín. | -40 °C |
| Temperatura ambiente de almacenamiento - máx. | 80 °C |
| Resistencia climática | Calor húmedo, constante, a IEC 60068-2-78 Calor húmedo, cíclico, a IEC 60068-2-30 |
Electro magnetic compatibility
| Emisión de interferencias | Conforme a EN 60947-1 |
| Inmunidad a interferencias | Conforme a EN 60947-1 |
Terminal capacities
| Capacidad del terminal (flexible con terminal) | 2 x (0,75 - 2,5) mm² 1 x (0,75 - 2,5) mm² |
| Capacidad del terminal (rígido) | 2 x (0,75 - 2,5) mm² 1 x (0,75 - 4) mm² |
| Capacidad del terminal (AWG rígido/trenzado) | Sencillo 18 - 14, doble 18 - 14 |
| Longitud desnuda (cable principal) | 10 mm |
| Longitud de pelado (cable de maniobras) | 10 mm |
| Tamaño de tornillo | M3.5, Terminales de tornillo |
| Tamaño de destornillador | 0,8 x 5,5/1 x 6 mm, Terminales de tornillo, Destornillador estándar 2, terminal de tornillo, destornillador Pozidriv |
| Par de apriete | 1,2 Nm, terminales de tornillo |
Electrical rating
| Capacidad nominal de interrupción a 220/230 V | 120 A |
| Capacidad nominal de interrupción a 380/400 V | 120 A |
| Capacidad nominal de interrupción a 500 V | 100 A |
| Capacidad nominal de interrupción a 660/690 V | 70 A |
| Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V | 22 A |
| Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V | 12 A |
| Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V | 12 A |
| Corriente asignada de empleo (Ie) en AC-3, 440 V | 12 A |
| Corriente asignada de empleo (Ie) en AC-3, 500 V | 10 A |
| Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V | 7 A |
| Corriente asignada de empleo (Ie) en AC-4, 220 V, 230 V, 240 V | 7 A |
| Corriente asignada de empleo (Ie) en AC-4, 440 V | 7 A |
| Corriente asignada de empleo (Ie) en AC-4, 500 V | 6 A |
| Corriente asignada de empleo (Ie) en AC-4, 660 V, 690 V | 5 A |
| Corriente asignada de empleo (Ie) en DC-1, 60 V | 20 A |
| Corriente asignada de empleo (Ie) en DC-1, 110 V | 20 A |
| Corriente asignada de empleo (Ie) en DC-1, 220 V | 15 A |
| Poder asignado de cierre hasta 690 V (cos phi según IEC/EN 60947) | 168 A |
| Potencia asignada de empleo en AC-3, 240 V, 50 Hz | 4 kW |
| Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz | 5.5 kW |
| Potencia asignada de empleo en AC-3, 415 V, 50 Hz | 7 kW |
| Potencia asignada de empleo en AC-3, 440 V, 50 Hz | 7.5 kW |
| Potencia asignada de empleo en AC-3, 500 V, 50 Hz | 7 kW |
| Potencia asignada de empleo en AC-3, 690 V, 50 Hz | 6.5 kW |
| Potencia asignada de empleo en AC-4, 220/230 V, 50 Hz | 2 kW |
| Potencia asignada de empleo en AC-4, 240 V, 50 Hz | 2.2 kW |
| Potencia asignada de empleo en AC-4, 415 V, 50 Hz | 3.4 kW |
| Potencia asignada de empleo en AC-4, 440 V, 50 Hz | 3.6 kW |
| Potencia asignada de empleo en AC-4, 500 V, 50 Hz | 3.5 kW |
| Potencia asignada de empleo en AC-4, 660/690 V, 50 Hz | 4.4 kW |
| Tensión asignada de empleo (Ue) en AC - máx. | 690 V |
| Tensión asignada de aislamiento (Ui) | 690 V |
Short-circuit rating
| Corriente de cortocircuito nominal (clasificación básica) | 5 kA, 45 A, máx. fusible, SCCR (UL/CSA) 5 kA, 45 A máx. CB, SCCR (UL/CSA) |
| Corriente nominal de cortocircuito (fallo alto a 480 V) | 100 kA, 45 A CLASE J máx. fusible, SCCR (UL/CSA) 30 kA, 25 A CLASE RK5 máx. fusible, SCCR (UL/CSA) |
| Corriente nominal de cortocircuito (fallo alto a 600 V) | 100 kA, 45 A CLASE J máx. fusible, SCCR (UL/CSA) 30 kA, 25 A CLASE RK5 máx. fusible, SCCR (UL/CSA) |
| Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V | 35A gG/gL |
| Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V | 25A gG/gL |
| Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V | 20A gG/gL |
| Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V | 20A gG/gL |
Conventional thermal current Ith
| Corriente térmica convencional Ith (1 polo, en carcasa) | 45 A |
| Corriente térmica convencional Ith (3 polos, en carcasa) | 18 A |
| Corriente térmica convencional Ith a 55 °C (3 polos, abiertos) | 21 A |
| Corriente térmica convencional Ith a 60 °C (3 polos, abiertos) | 20 A |
| Corriente térmica convencional Ith de contactos principales (1 polo, abierto) | 50 A |
Switching capacity
| Poder de corte (contactos principales, uso general) | 20 A, clasificación máxima del motor (UL/CSA) |
| Poder de corte (contactos auxiliares, uso general) | 1 A 250 V DC, (UL/CSA) 10A, 600V AC, (UL/CSA) |
| Poder de corte (contactos auxiliares, función piloto) | A600, accionamiento AC (UL/CSA) P300, accionamiento DC (UL/CSA) |
Magnet system
| Duración del arco | 10ms |
| Tensión a la caída | 0,6 - 0,15 x UC, accionamiento DC Puente rectificador bifásico o puente rectificador trifásico como mínimo |
| Factor de utilización | 100 % |
| Tensión a la llamada | 0,7 - 1,3 V DC x Uc (Sin módulo de contacto auxiliar y a temperatura ambiente +40 °C) 0,85 - 1,1 V DC x Uc (sólo con el bloque de contactos auxiliares con 3 o más contactos NC) 0,8 - 1,1 V DC x Uc |
| Potencia absorbida (llamada) en DC | 4.5 W |
| Potencia absorbida (retención), en DC | 4.5 W |
| Tensión de alimentación de control nominal (Us) en DC - mín. | 24 V |
| Tensión de alimentación de control nominal (Us) en DC - máx. | 24 V |
| Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx. | 31 ms |
| Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx. | 12 ms |
Motor rating
| Potencia del motor asignada a 115/120 V, 60 Hz, monofásica | 1 HP |
| Potencia del motor asignada a 200/208 V, 60 Hz, trifásica | 3 HP |
| Potencia del motor asignada a 230/240 V, 60 Hz, monofásica | 2 HP |
| Potencia del motor asignada a 230/240 V, 60 Hz, trifásica | 3 HP |
| Potencia del motor asignada a 460/480 V, 60 Hz, trifásica | 10 HP |
| Potencia del motor asignada a 575/600 V, 60 Hz, trifásica | 10 HP |
Communication
| Conexión a SmartWire-DT | Sí En conjunto con el módulo de contactor DIL-SWD SmartWire DT |
Contacts
| Número de contactos (contactos normalmente cerrados) | 0 |
| Número de contactos (contactos normalmente abiertos) | 1 |
| Número de contactos auxiliares (contactos de apertura) | 0 |
| Número de contactos auxiliares (contactos normalmente abiertos) | 1 |
| Número de contactos (contactos de apertura) como contacto principal | 0 |
Safety
| Seccionamiento seguro | 400 V AC, entre contactos auxiliares, según EN 61140 400 V AC, entre bobina y contactos, según EN 61140 |
Special purpose ratings
| Clasificación con fines especiales de lámparas de descarga con balastro | 20 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico) 20 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico) |
| Clasificación de aplicación especial de clasificación de aplicación definida | 72 A, LRA 480 V 60 Hz trifásico, 100.000 ciclos según a UL 1995, (UL/CSA) 12 A, FLA 480 V 60 Hz trifásico, 100 000 ciclos según a UL 1995, (UL/CSA) |
| Clasificación con fines especiales del control de ascensores | 7,5 HP, 480 V 60 Hz trifásico, (UL/CSA) 7.8 A, 200 V 60 Hz trifásico, (UL/CSA) 11 A, 480 V 60 Hz trifásico, (UL/CSA) 2 HP, 240 V 60 Hz trifásico, (UL/CSA) 6.8 A, 240 V 60 Hz trifásico, (UL/CSA) 7,5 HP, 600 V 60 Hz trifásico, (UL/CSA) 2 HP, 200 V 60 Hz trifásico, (UL/CSA) 9 A, 600 V 60 Hz trifásico, (UL/CSA) |
| Clasificación con fines especiales de control de refrigeración (solo CSA) | 10 A, FLA 480 V 60 Hz trifásico; (CSA) 60 A, LRA 600 V 60 Hz trifásico; (CSA) 60 A, LRA 480 V 60 Hz trifásico; (CSA) 10 A, FLA 600 V 60 Hz trifásico; (CSA) |
| Clasificación con fines especiales de la resistencia calefactora | 20 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL/CSA) 20 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA) |
| Clasificación con fines especiales de las lámparas incandescentes de tungsteno | 14 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA) 14 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA) |
Design verification
| Disipación térmica del equipo, dependiente de la corriente Pvid | 1.5 W |
| Capacidad de disipación térmica Pdiss | 0 W |
| Disipación térmica por polo, en función de la corriente Pvid | 0.5 W |
| Corriente asignada de empleo para disipación térmica específica (Entrada) | 12 A |
| Disipación térmica estática, no dependiente de la corriente Pvs | 4.5 W |
| 10.2.2 Resistencia a la corrosión | Cumple con los requisitos de la norma del producto. |
| 10.2.3.1 Verificación de la estabilidad térmica de los armarios | Cumple con los requisitos de la norma del producto. |
| 10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales | Cumple con los requisitos de la norma del producto. |
| 10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno | Cumple con los requisitos de la norma del producto. |
| 10.2.4 Resistencia a radiación ultravioleta (UV) | Cumple con los requisitos de la norma del producto. |
| 10.2.5 Elevación | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.2.6 Impacto mecánico | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.2.7 Inscripciones | Cumple con los requisitos de la norma del producto. |
| 10.3 Grado de protección de montajes | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.4 Distancias de efluvio y holguras | Cumple con los requisitos de la norma del producto. |
| 10.5 Protección contra descargas eléctricas | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.6 Incorporación de dispositivos y componentes de conmutación | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.7 Conexiones y circuitos eléctricos internos | Es responsabilidad del cuadrista. |
| 10.8 Conexiones de conductores externos | Es responsabilidad del cuadrista. |
| 10.9.2 Resistencia eléctrica de frecuencia de alimentación | Es responsabilidad del cuadrista. |
| 10.9.3 Tensión de impulso soportada | Es responsabilidad del cuadrista. |
| 10.9.4 Pruebas de armarios hechos de material aislante | Es responsabilidad del cuadrista. |
| 10.10 Aumento de la temperatura | El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos. |
| 10.11 Resistencia a los cortocircuitos | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. |
| 10.12 Compatibilidad electromagnética | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. |
| 10.13 Función mecánica | El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL). |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 0 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 0 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Voltaje de funcionamiento a 50 Hz CA (EF008206) | 24 V |
| Voltaje de funcionamiento a 60 Hz CA (EF008207) | 24 V |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 22 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 12 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 5.5 kW |
| Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) | 7 A |
| Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) | 3 kW |
| Potencia asignada de empleo NEMA (EF011960) | 7.4 kW |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Apto para instalación en serie (EF001126) | No |
| Anchura (EF000008) | 45 mm |
| Altura (EF000040) | 68 mm |
| Profundidad (EF000049) | 75 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILM12-10(24VDC) Y7-276845 276845 ES_276845.pdf | 116 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
