31DILE

048912

XTMCXFA31

EATON-MOELLER

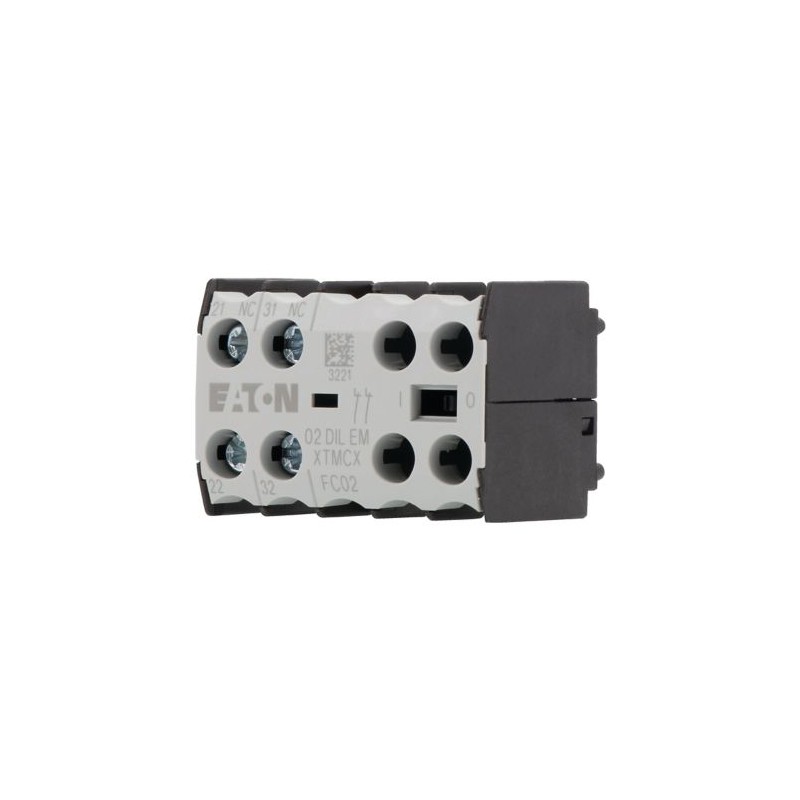

Bloque de contactos auxiliares; 3 NO + 1 NC; Montaje frontal; Conexión a tornillo; Para DILE…

Bloque de contactos auxiliares 3 NO + 1 NC Montaje frontal Conexión a

Más detalles


Interruptores de baja tensión > Bloque de contactos auxiliares

Accesorios KDIL

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $14.89
Precio unitario: $14.89

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

Más Información



Contacto auxiliar, módulo, 4 polos, 3 N/S, 1 NC, terminales de Tornillo
Contacto auxiliar, módulo de enclavamiento de oposición contactos, elementos de Conmutación según EN 50005, elementos de Conmutación según EN 50012 son preferibles., La versión de E combinaciones corresponden a la norma EN 50011 y son preferibles., Función: para aplicaciones estándar, 4 polos, técnica de Conexión: terminales de Tornillo, corriente de operación Nominal AC-15 220 V 230 V 240 V, Ie= 4 a, corriente de operación Nominal AC-15 380 V 400 V 415 V: Ie= 2, Contactos N/O = Normalmente abierto: 3 N/S, Contactos N/C = Normalmente cerrado: 1 NC, tipo de Montaje: Frontal de fijación, Para uso con: DILEM-10(-G)(...), DILEM-01(-G)(...), DILEM-4(-G)(...), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(...), DILEEM-01(-G)(...), DILEM12-10(-G)(...), DILEM12-01(-G)(...), Instrucciones: Enclavamiento de oposición de los contactos según IEC/EN 60947-5-1 apéndice L, dentro de los contactos auxiliares de los módulos, también para los contactos auxiliares integrados de el DILE(E)M, contactos Auxiliares utilizados como espejo de los contactos según IEC/EN 60947-4-1 Apéndice F (no N/C de la tarde), con número de Código y la versión de combinación Distintiva número: 71E, 62, 53

Programa de entrega

Accesorios
Contacto auxiliar módulos
Descripción
con enclavamiento oponerse a los contactos
Elementos de conmutación de acuerdo con la norma EN 50005
Elementos de conmutación de acuerdo con la norma EN 50012 son preferibles.
La versión de E combinaciones corresponden a la norma EN 50011 y son preferibles.
La función
para aplicaciones estándar
Número de polos
4 polos
Técnica de conexión
Terminales de tornillo
Corriente de operación nominal
AC-15220 V 230 V 240 V [Ie]
4 Un
AC-15380 V 400 V 415 V [Ie]
2 Un
Contactos
N/S = Normalmente abierto
3 N/S
N/C = Normalmente cerrado
1 NC
Tipo de montaje
Fijación frontal
Contacto secuencia
210S009
Para el uso con
DILEM-10(-G)(...)
DILEM-01(-G)(...)
DILEM-4(-G)(...)
DILER40(-G)
DILER31(-G)
DILER22
DILEEM-10(-G)(...)
DILEEM-01(-G)(...)
DILEM12-10(-G)(...)
DILEM12-01(-G)(...)
Instrucciones
Enclavada oponerse a los contactos según IEC/EN 60947-5-1 apéndice L, dentro de los contactos auxiliares de los módulos, también para los contactos auxiliares integrados de el DILE(E)M
Los contactos auxiliares se utiliza como espejo de los contactos según IEC/EN 60947-4-1 Apéndice F (no N/C tarde abierto)
El número de código y la versión de combinación
Distintivo número
71E
con dispositivo básico
DILER-40(-G)
Sesenta y dos
con dispositivo básico
DILER-31(-G)
Cinquenta y tres
con dispositivo básico
DILER-22

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
La esperanza de vida, mecánicaAC operados [Operaciones]
10 x 10Seis
La esperanza de vida, mecánicaDC operado [Operaciones]
20 x 10Seis
Vida útil de los componentes de la Ue= 240 VAC-15 [Operaciones]
0.2 x 10Seis
Vida útil de los componentes de la Ue= 240 VDCL/R = 50 ms: 2 contactos en serie en la Ie= 0,5 [Operaciones]
0.15 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Nueve mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - 80 °C
Posición de montajePosición de montaje
Como se requiere, excepto vertical con los terminales A1/A2 en la parte inferior
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica con contacto auxiliar, módulo deN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica con contacto auxiliar, módulo deN/C contacto
8 g
Grado de Protección
IP20
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Peso
0.04 kg
Terminal de capacidadesTerminales de tornilloSólido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Terminal de capacidadesTerminales de tornilloFlexible con el casquillo
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDos
Terminal de capacidadesTerminales de tornilloSólido o trenzado
Solo 18 – 14/Doble 18 – 14 AWG
Terminal de capacidadesTerminales de tornilloTerminal de tornillo
M3.5
Terminal de capacidadesTerminales de tornilloDestornillador Pozidriv
2 Tamaño de la
Terminal de capacidadesTerminales de tornilloDestornillador estándar
0.8 x 5.5
1 x 6 mm
Terminal de capacidadesTerminales de tornilloMax. par de apriete
1.2 Nm
Contactos
Enclavada oponerse a los contactos dentro de un contacto auxiliar del módulo (IEC 60947-5-1 Anexo L)
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
600 V AC
Aislamiento de seguridad según EN 61140entre bobina y contactos auxiliares
300 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
300 V AC
Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloNotas
En máximo permisible de temperatura del aire ambiente.
Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloConv. corriente térmica [Ith]
10 Un
Corriente de operación nominalAC-15220 V 230 V 240 V [Ie]
4 Un
Corriente de operación nominalAC-15380 V 400 V 415 V [Ie]
2 Un
Corriente de operación nominalAC-15500 V [Ie]
1.5 Una
Corriente de operación nominalLa corriente de DC
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado.
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:1 [24 V]
2.5 a
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:2 [60 V]
2.5 a
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:3 [110 V]
1.5 Una
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:3 [220 V]
0.5 a
Corriente de operación nominalCircuito de Control de la fiabilidad [tasa de fallos]
<10-8, < un fallo en 100 millones de operaciones
(en la Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Clasificación de cortocircuito sin soldaduraMáxima del dispositivo de protección contra sobrecorriente220 V 230 V 240 V
4 PKZM0
Clasificación de cortocircuito sin soldaduraMáxima del dispositivo de protección contra sobrecorriente380 V 400 V 415 V
4 PKZM0
Clasificación de cortocircuito sin soldaduraProtección de corto circuito máximo de fusible500 V
6 a gG/gL
Clasificación de cortocircuito sin soldaduraProtección de corto circuito máximo de fusible500 V
Rápida de 10 a
Actual de la pérdida de calor en la IthAC operados
1.5 W
Actual de la pérdida de calor en la IthCC operada
1.5 W
Actual de la pérdida de calor en la IthActual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
0.24 CO
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
A600
Contactos auxiliaresServicio De PilotoCC operada
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
10 Un
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
0.5 a

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
4 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.24 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / bloque de contactos Auxiliares (EC000041)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / interruptor Auxiliar (bloque [email protected] [AKN342013])
Número de contactos como de cambio de contacto
Cero
Número de contactos contacto normalmente abierto
Tres
Número de contactos contacto normalmente cerrado
Uno
Número de fallo de la señal de los interruptores
Cero
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
4 Un
Tipo de conexión eléctrica
Tornillo de conexión
Modelo
Montaje superior
El método de montaje
Fijación frontal
Titular de la lámpara
Ninguno

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 508; CSA-C22.2 Nº 14-05; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

Curva característica
2100DIA-8
Curva característica
210U038
Servicio de conmutación para no cargas de motor, 3-polos 4-polos
Características de funcionamiento
No inductivas o ligeramente inductivas cargas
Características eléctricas
Hacer: 1 x corriente nominal
Descanso: 1 x corriente nominal
Categoría de utilización
100 % AC-1
Aplicaciones típicas
Calor eléctrico
Curva característica
210U039
Corto tiempo de carga, de 3 polos
Intervalo de tiempo entre dos ciclos de carga: 15 minutos

Dimensiones

210X002
83 mm: DILE... + ...DILE(M)
86 mm: DILE que...-C... + ...DILE(M)
