> >>S(*)-T0 231959 0001456565 ELECTRIC Cerradura especial Para T0
Anterior producto Siguiente producto

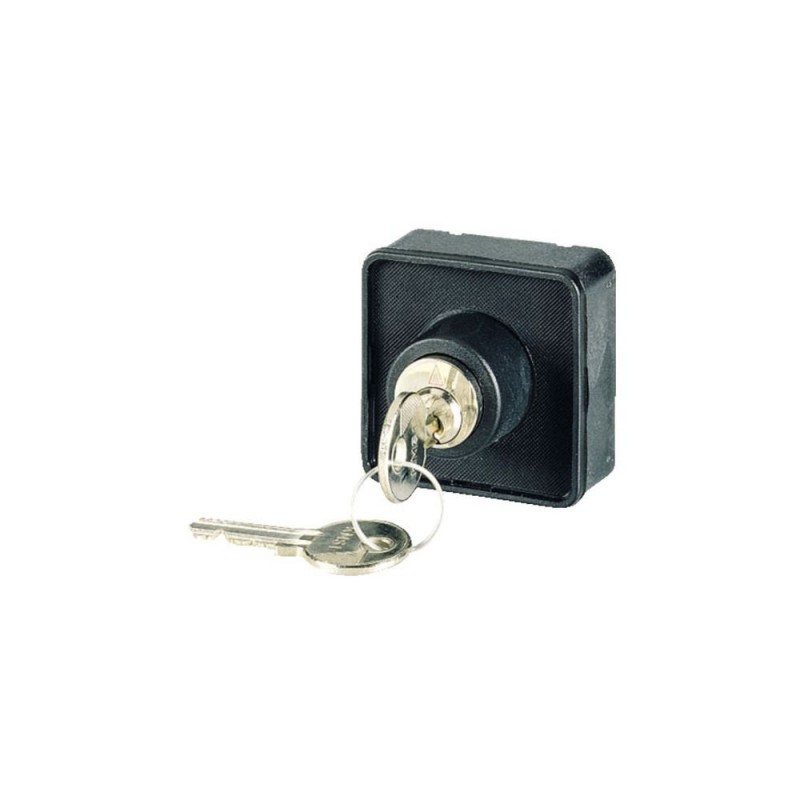

S(*)-T0 231959 0001456565 EATON ELECTRIC Cerradura especial Para T0 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

S(*)-T0 231959 0001456565 EATON ELECTRIC Cerradura especial Para T0

S(*)-T0

231959

0001456565

EATON-MOELLER

Cerradura especial; Para T0

Mecanismo de bloqueo de operación de llave, cierre según datos

Más detalles


Interruptores de baja tensión > Accesorios para la tecnología de conmutación de baja tensión

Interruptores Seccionadores y de Levas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Operación de la tecla de bloqueo del mecanismo de cierre de acuerdo a los datos
Accesorios para interruptores de levas T/interruptores-seccionadores P de acuerdo a la norma IEC/EN60947-3, el diseño general: material aislante de la superficie de montaje de la carcasa , para montaje a ras, centro de montaje, montaje trasero IVS de distribución del servicio de montaje de la placa. La capacidad, robusto, compacto T interruptores de levas se utilizan en la industria, el trabajo hecho a mano, y el edificio de la gestión de los servicios. Una gran variedad de circuitos están disponibles para la selección. Especial específicas de los clientes de los circuitos se implementan como suplementos. Las posibilidades son casi ilimitadas aquí. Gama completa de accesorios completa la serie de interruptores y complementar las posibilidades de aplicación.

Programa de entrega

La función básica de
Sistemas de cierre
La función
Operación de la tecla de bloqueo del mecanismo de
Individual mecanismo de bloqueo KMS 1
No apto para los sistemas de llave maestra
La clave reemplaza la manilla giratoria, no puede ser cambiado sin la clave.
El interruptor de indicación de posición en la cerradura.
Para el uso con
T0-1.../E - T0-6.../E
T0-1.../Z - T0-6.../Z
T0-1.../I1 - T0-4.../I1
T3-1.../E - T3-5.../E
T3-1.../Z - T3-5.../Z
T3-1.../I2 - T3-4.../I2
P1-.../E, .../I2, .../Z
Para el uso con
Interruptores con FS908 pueden ser utilizados como interruptores principales para:
T0-1... a T0-6.../E
T0-1... a T0-6.../Z
T0-1... a T0-4.../I1
T3-1... a T3-5.../E
T3-1... a T3-5.../Z
T3-1... a T3-4.../I2
P1-.../E, .../I2, .../Z
La información acerca de los equipos suministrados
con dos llaves
Llave extraíble con
La clave de la retirada de las posiciones están programados de fábrica como lo ordena
Grado de Protección
Frente IP53
Notas
Con la modernización de la clave de la operación de las existentes en la placa frontal del interruptor rotatorio debe ser utilizado.
Clave￫#231972
La clave retirar puede ser modificado también retro - con el bloqueo de la leva VR-T0.
Con el pedido de una leva del interruptor con frontal de la placa de FS908 junto con la tecla de operación de la clave sólo es extraíble en la posición 0.

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Accesorios para baja tensión interruptor de la tecnología (EC002498)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de los Componentes de bajo voltaje interruptor de la tecnología (accesorios) ([email protected] [AKN570013])
Tipo de accesorio
Llave de accionamiento

Dimensiones

115X035
② ZFS-... Etiqueta de montaje no se incluyen como estándar
115X036
T0-.../E(I1) + S-(SOND-)T0 | T3-.../E(I2) + S-(SOND-)T0
115X037
T0-.../Z + S-(SOND-)T0 | T3-.../Z + S-(SOND-)T0
T0.../EZ = T0../E + EZ-T0 + S-(SOND-)T0
T3.../EZ = T3../E + EZ-T0 + S-(SOND-)T0
Parte no.c20
T0-1...Cuarenta y uno
T0-2...Cinquenta
T0-3...Sesenta
T0-4...Sesenta y nueve
T0-5...Setenta y nueve
T0-6...Ochenta y ocho
T0-7...Noventa y ocho
T0-8...Cien siete
T0-9...Cien diecisiete
T0-10...Cien veintiséis
T0-11...Cien treinta y seis
T3-1...Cuarenta y cuatro
T3-2...Cinquenta y seis
T3-3...Sesenta y siete
T3-4...Setenta y nueve
T3-5...Noventa
T3-6...Cien dos
T3-7...Cien trece
T3-8...Cien veinticinco
T3-9...Cien treinta y seis
T3-1...Cien cuarenta y ocho
T3-11...Cien cinquenta y nueve
Un contacto de la unidad de profundidad:
T0 = 9.5 mm, T3 = 11.5 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
