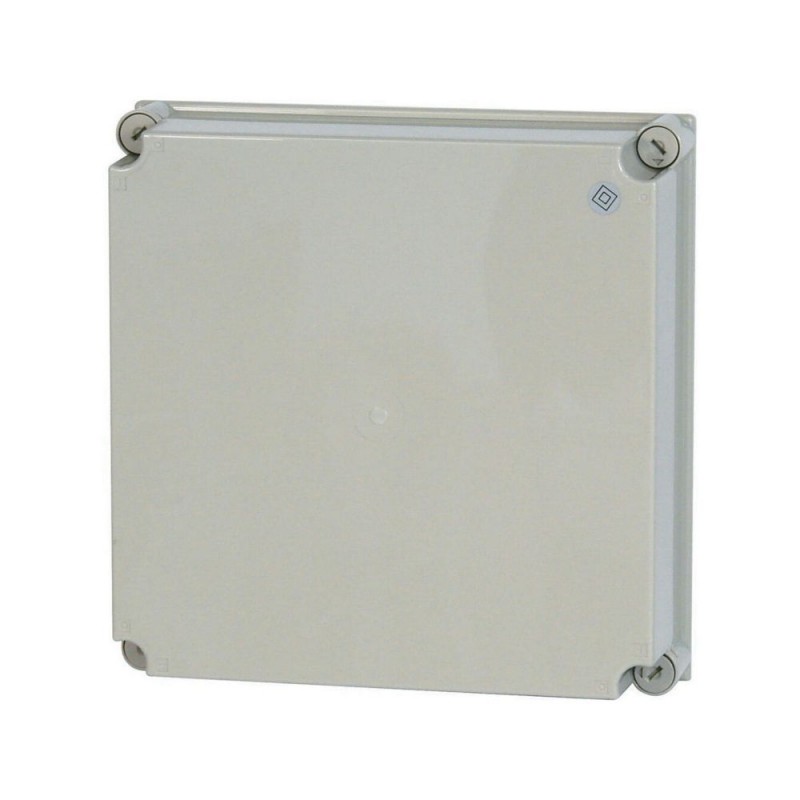

D200-CI44-RAL7032 009962 EATON ELECTRIC Covers, RAL7032, HxWxD 375x375x100mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D200-CI44-RAL7032 009962 EATON ELECTRIC Covers, RAL7032, HxWxD 375x375x100mm

D200-CI44-RAL7032

009962

EATON-MOELLER

Disponible Envío el hoy

Covers, RAL7032, HxWxD=375x375x100mm

Más detalles


Cajas aislantes

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está obsoleto. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Cubre, RAL7032, P=375x375x100mm
No-tapa transparente, grado de protección IP65, patentado cubrir los elementos de fijación integrado de sobrepresión de compensación, sellables de los sujetadores de la cubierta continua de espuma de empaque, RAL 7032, profundidad de montaje con placa de montaje=200 mm, se puede utilizar para CI bases E, X y V, el mecanismo de la cerradura tipo: accionamiento con herramientas (no accesibles a personal no calificado)

Programa de entrega

3200DRW-92
Gama de productos
xEnergy de Seguridad de la Ci
La función básica de
Entornos básicos
La función del producto
Carcasa
Accesorios
Carcasa sin aberturas
Sola unidad/unidad Completa
Sistema Modular
Normas
EN 62208
EN 61439-2
Descripción
Cierre hermético de los sujetadores de la cubierta
Tipo de cubierta
No transparentes
Color
No Transparentes, RAL 7032, guijarro gris
Dimensiones
Ancho
375 mm
Altura
375 mm
Profundidad de montaje:
200 mm
Para el uso con
U-CI44...

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
22 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
21 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
20 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
43 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
42 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
40 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
850 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
20 kg por caja con bastidor de soporte y elevación de la ayuda cumplidos; montado y asegurado como por las últimas aplicable hoja de instrucciones.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK10
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP65, con la unidad base
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 1000 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
8 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 6.0

Gabinete de recintos (EG000011) / Top-/elemento de cubierta del suelo (gabinete/armario de distribución) (EC000744)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, gabinete Eléctrico, la vivienda, el / rack de Techo elemento (el armario) / parte Superior de la cubierta/cubierta superior del elemento (armario eléctrico ) ([email protected] [ACN616008])
Adecuado para el techo de tablones de madera
No
Adecuado para la parte inferior de tablones de madera
No
Ancho
375 mm
Altura
375 mm
Profundidad
100 mm
Adecuado para el cerramiento del edificio de ancho
0 mm
Adecuado para el cerramiento del edificio profundidad
0 mm
Material
De plástico
Tipo de superficie
Sin tratamiento
Color
Gris
RAL-número de
Siete mil treinta y dos
Con de-aireación
No
Con el cable de alimentación a través de
No
Conveniente para al aire libre de set-up
