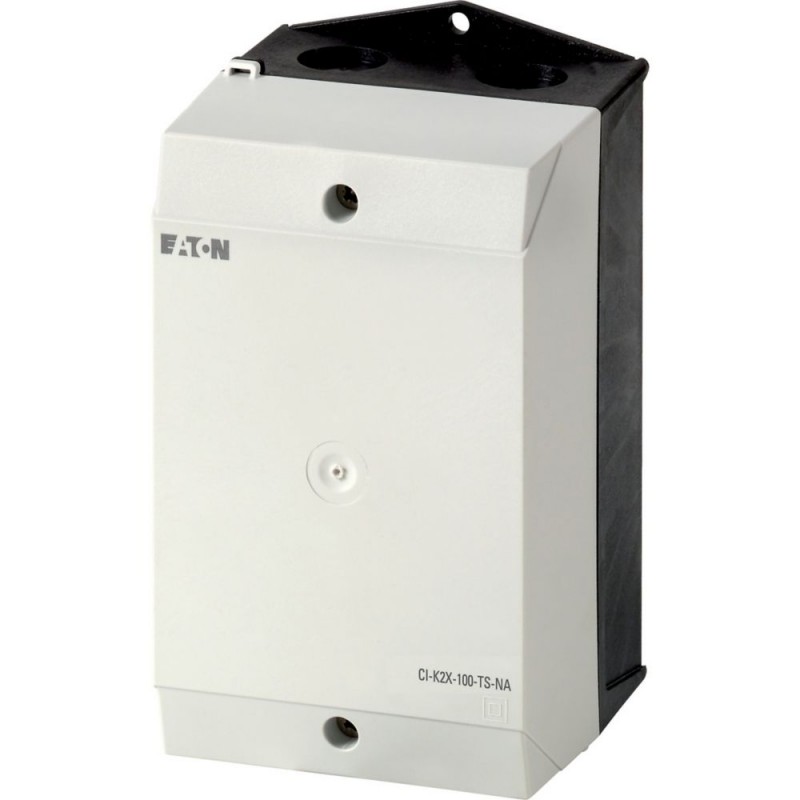

CI-K2X-100-TS-NA 231220 Y7-231220 EATON ELECTRIC Cajas aislante Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CI-K2X-100-TS-NA 231220 Y7-231220 EATON ELECTRIC Cajas aislante

CI-K2X-100-TS-NA

231220

Y7-231220

EATON-MOELLER

Cajas aislante

Eaton Moeller® series CI-K Insulated enclosure, HxWxD=160x100x100mm, +mounting rail, NA type

Caja aislada, con carril DIN, Gama de productos: Cajas pequeñas CI-K, Cajas básicas, Unidad única, Grado de protección: Frontal IP65, IP65, con entrada de cable de empuje, Descripción: Homologado para UL, CSA, 4 orificios ciegos de 1/2 pulgada, Base de caja RAL 9005, negro, Solo operador RAL 7035, gris claro, Dimensiones Anchura: 100 mm, Altura: 160 mm, Profundidad: 100 mm, Profundidad de montaje:: 73 milímetros

Más detalles


Componentes industriales de baja tensión > Carcasa vacía para aparamenta

Cajas aislantes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $32.42
Precio unitario: $32.42
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series CI-K Insulated enclosure
Catalog Number
231220
EAN
4015082312206
Product Length/Depth
181 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.32 kg
Certifications
CSA-C22.2 No. 94
UL File No.: E54120
IEC/EN 60947-3
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL
CE
UL Category Control No.: MITW2
CSA Class No.: 3211-07
UL 508
CSA
Catalog Notes
Approved for UL, CSA
Model Code
CI-K2X-100-TS-NA

Características y Funciones

Enclosure color
Light gray, Operator (RAL 7035)
Black (RAL 9005)
Enclosure material
Plastic
Fitted with:
DIN-rail
Knockouts
4 x ½ inch knockouts

General

Degree of protection
NEMA 13
IP65
Degree of protection (front side)
IP65
Model
Surface mounting
Mounting depth
73 mm
Product category
Basic enclosures
Surface treatment
Resistant to corrosion
Type
Basic enclosure

Condiciones ambientales y mecánicas

Temperature resistance
-40 - 80 °C (gasket)
-40 - 120 °C (enclosure)

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
12.5 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Not applicable.
10.2.6 Mechanical impact
Meets the product standard's requirements.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Is the panel builder's responsibility.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 231220 Interruptores de baja tensión (EC000712)
Característica Valor
Material de carcasa (EF001596) Plástico
Anchura (EF000008) 100 mm
Altura (EF000040) 100 mm
Profundidad (EF000049) 181 mm
Con tapa transparente (EF001094) No
Apto para parada de emergencia (EF001433) No
Modelo (EF000010) Montaje
Grado de protección (IP) (EF005474) IP65
Grado de protección (NEMA) (EF011959) 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CI-K2X-100-TS-NA Y7-231220 231220 ES_231220.pdf 785 Kbytes CI-K2X-100-TS-NA Y7-231220 231220 ES_231220.pdf
