> EATON - MOELLER series>Transformadores >+IP23/32A 200763 Y7-200763 ELECTRIC Carcasa IP23 HxWxD 263x360x315 mm Para transformador Montaje en
Anterior producto Siguiente producto

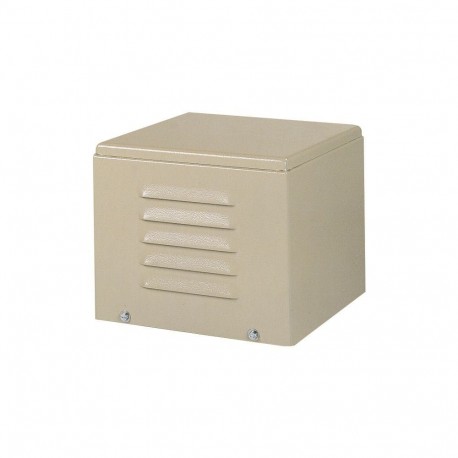

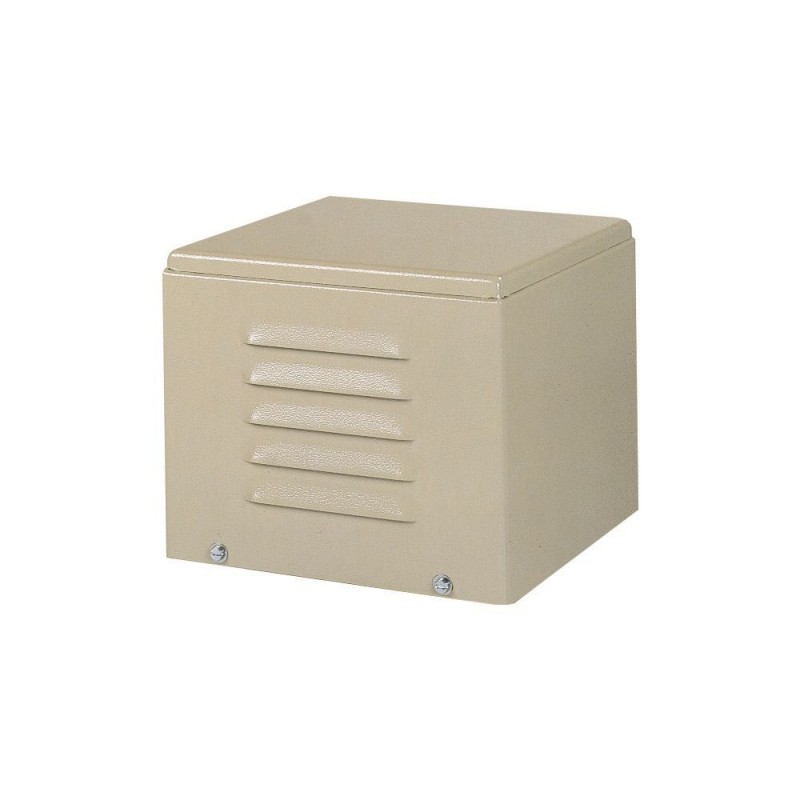

+IP23/32A 200763 Y7-200763 EATON ELECTRIC Carcasa IP23 HxWxD 263x360x315 mm Para transformador Montaje en Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+IP23/32A 200763 Y7-200763 EATON ELECTRIC Carcasa IP23 HxWxD 263x360x315 mm Para transformador Montaje en

+IP23/32A

200763

Y7-200763

EATON-MOELLER

Carcasa, IP23, HxWxD=263x360x315 mm, Para transformador, Montaje en

Cajas IP23, Para su uso con STZ2.5 ... STZ4.0, DTZ1.0 ... DTZ2.0

Carcasa IP23 para STZ2.5 a STZ4.0 y DTZ1.0 a DTZ2.0, la carcasa se puede utilizar con tensión primaria o secundaria de 42 V a máx., 1000 V, incluidas las derivaciones

Más detalles


Componentes industriales de baja tensión > Carcasa vacía para aparamenta

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series Accessory Housing
Catalog Number
200763
EAN
4015082007638
Product Length/Depth
263 mm
Product Height
360 mm
Product Width
315 mm
Product Weight
6.9 kg
Compliances
CE
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C
Model Code
+IP23/32A

Características y Funciones

Enclosure material
Steel
Features
Separate windings

General

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C
Duty factor
100 %
Insulation class
B
F
Model
Built-in
Product category
Accessories

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
135 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Radiated heat dissipation with separate mounting
135 W (at an ambient temperature of 20 °C)
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 200763 Interruptores de baja tensión (EC000712)
Característica Valor
Material de carcasa (EF001596) Acero
Anchura (EF000008) 315 mm
Altura (EF000040) 360 mm
Profundidad (EF000049) 263 mm
Con tapa transparente (EF001094) No
Apto para parada de emergencia (EF001433) No
Modelo (EF000010) Instalación
Grado de protección (IP) (EF005474) IP23
Grado de protección (NEMA) (EF011959) Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
