> EATON - MOELLER series>Transformadores >+IP23/34 200755 Y7-200755 ELECTRIC Carcasa IP23 HxWxD 560x440x620 mm Para transformador Montaje en
Anterior producto Siguiente producto

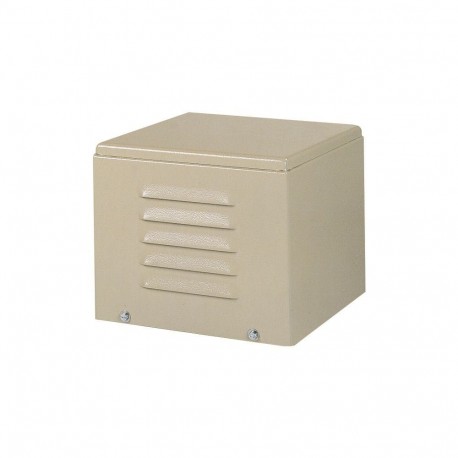

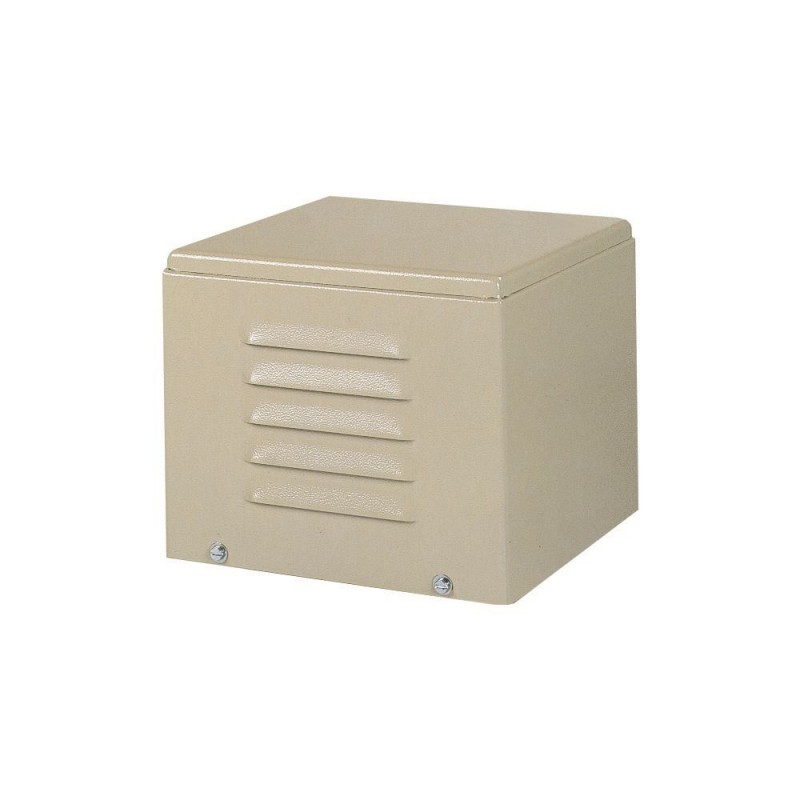

+IP23/34 200755 Y7-200755 EATON ELECTRIC Carcasa IP23 HxWxD 560x440x620 mm Para transformador Montaje en Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+IP23/34 200755 Y7-200755 EATON ELECTRIC Carcasa IP23 HxWxD 560x440x620 mm Para transformador Montaje en

+IP23/34

200755

Y7-200755

EATON-MOELLER

Carcasa, IP23, HxWxD=560x440x620 mm, Para transformador, Montaje en

Cajas IP23, Para su uso con DTZ8.0 ... DTZ25

Carcasa IP23 para DTZ8.0 a DTZ25, la carcasa se puede utilizar con tensión primaria o secundaria de 42 V a máx., 1000 V, incluidas las derivaciones

Más detalles


Componentes industriales de baja tensión > Carcasa vacía para aparamenta

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series Accessory Housing
Catalog Number
200755
EAN
4015082007553
Product Length/Depth
390 mm
Product Height
620 mm
Product Width
460 mm
Product Weight
14.8 kg
Compliances
CE
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C
Model Code
+IP23/34

Características y Funciones

Enclosure material
Steel
Features
Separate windings

General

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C
Duty factor
100 %
Insulation class
B
F
Model
Built-in
Product category
Accessories

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
530 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Radiated heat dissipation with separate mounting
530 W (at an ambient temperature of 20 °C)
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 200755 Interruptores de baja tensión (EC000712)
Característica Valor
Material de carcasa (EF001596) Acero
Anchura (EF000008) 460 mm
Altura (EF000040) 620 mm
Profundidad (EF000049) 390 mm
Con tapa transparente (EF001094) No
Apto para parada de emergencia (EF001433) No
Modelo (EF000010) Instalación
Grado de protección (IP) (EF005474) IP23
Grado de protección (NEMA) (EF011959) Otros
