Ver más grande

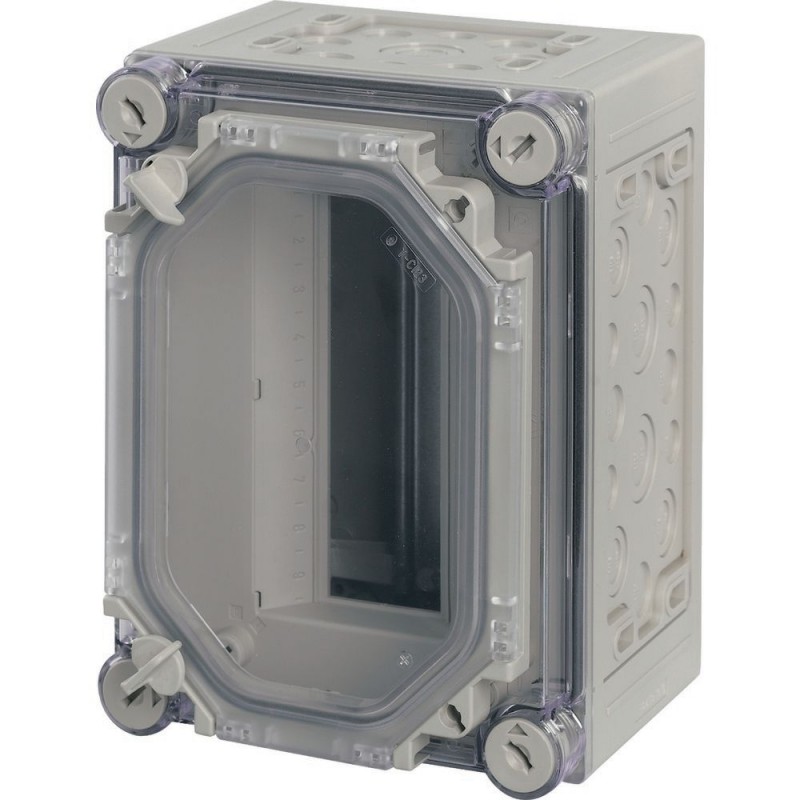

AE/I23E/T 032139 TBA3.1 EATON ELECTRIC MCB enclosure, +door, 9HP, HxWxD 250x187.5x150mm
AE/I23E/T
032139
TBA3.1
EATON-MOELLER
MCB enclosure, +door, 9HP, HxWxD=250x187.5x150mm
Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
Cajas aislantes
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲MCB recinto, +puerta, 9HP, P=250x187.5x150mm
MCB recinto individual con puerta, característica material de policarbonato, resistente a los impactos, grado de protección IP65, métrica entrada de cable nocauts en todos los lados, para el montaje de dispositivos con un tamaño de fotograma 1 DIN 43880, transparente ahumado tapa con cierres rápidos, transparente ahumado de la puerta de acceso del operador a la durabilidad de los dispositivos, rieles de montaje snap-ajuste de los dispositivos de supresión de la tira por la parte no utilizada ubicaciones de montaje, cubierta protectora con la inscripción de la etiqueta, incluyendo el espacio de la unidad/N barras, correas de fijación para fijación a pared, tapa de cierre hermético de los sujetadores, espacio de número de unidades=9, espacio de unidad y N-terminales de conteo x de la sección transversal de cada=2x(6-16)mm2 y 7x(1-4)mm2, tipo de cubierta: transparente ahumado, tipo de la puerta: transparente ahumado
Programa de entrega
Dimensiones
Gama de productos
xEnergy de Seguridad de la Ci
La función básica de
Preparado recintos
La función del producto
MCB recintos individuales
Accesorios
MCB recintos individuales
Sola unidad/unidad Completa
Dispositivo independiente
Normas
EN 62208
EN 61439-2
EN 61439-2
Descripción
Métrica entrada de cable nocauts en todos lados
Carcasas para, por ejemplo, dispositivos incorporados MCB, RCD, RCBO, AFDD
Puerta transparente para el operador de acceso a los dispositivos instalados
Metal riel de montaje para el ajuste de los dispositivos de
1 x Supresión de la tira por la parte no utilizada ubicaciones de montaje
Cubierta protectora con la inscripción de la etiqueta
PE/N combi-plug-in de terminales
Correas de fijación para fijación a pared
Cierre hermético de los sujetadores de la cubierta
Carcasas para, por ejemplo, dispositivos incorporados MCB, RCD, RCBO, AFDD
Puerta transparente para el operador de acceso a los dispositivos instalados
Metal riel de montaje para el ajuste de los dispositivos de
1 x Supresión de la tira por la parte no utilizada ubicaciones de montaje
Cubierta protectora con la inscripción de la etiqueta
PE/N combi-plug-in de terminales
Correas de fijación para fijación a pared
Cierre hermético de los sujetadores de la cubierta
Grado de Protección
IP65
Ancho
250 mm
Altura
187.5 mm
Profundidad
150 mm
Modular espacio (espacio de unidades)
9 Número de
PE y N terminales, la cantidad x de la sección transversal
En cada uno de 1 x (2.5 - 25)
En cada uno de los 7 x (0.5 - 4) mmDos
En cada uno de los 7 x (0.5 - 4) mmDos
Modelo
Tipo De Puerta
Transparente
Notas
| Un |  |
1 x M32/20 6 x M20 2 x M16 | |
| B |  |
2 x M32/20 4 x M25/16 4 x M20 4 x M16 |
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
13 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
12 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
11 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
26 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
24 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
23 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Parte inferior: 960 °C / cover: 850 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
5 kg por caja con bastidor de soporte y elevación de la ayuda cumplidos; montado y asegurado como por las últimas aplicable hoja de instrucciones.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK10
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP65
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 1000 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
8 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.
Datos técnicos ETIM 7.0
Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387011])
El método de montaje
Montaje en superficie (yeso)
Número de filas
Uno
Ancho en el número de separaciones modulares
Nueve
Tipo de cubierta
Puerta
Modelo de portada
Cerrado
Transparente de la cubierta/de la puerta
Sí
Material de la carcasa
De plástico
Altura
187.5 mm
Ancho
250 mm
Profundidad
150 mm
Construido en profundidad
100 mm
De la profundidad interior
150 mm
En riel DIN
Sí
Con placa de montaje
No
Extensión posible
No
EMC-versión
No
Color
Gris
RAL-número de
Siete mil treinta y cinco
Grado de protección (IP)
IP65
Con bloqueo
No
Tipo de cierre
Otros
Dimensiones
