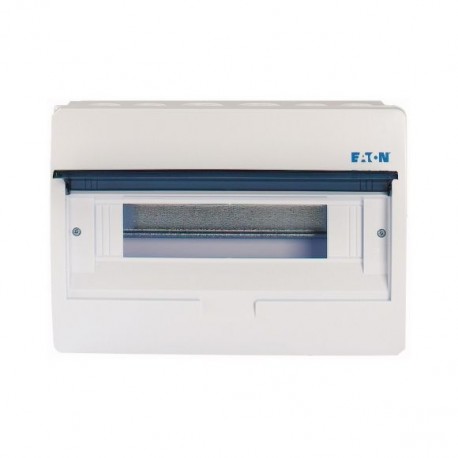

BC-O-1/12-ECO 280347 EATON ELECTRIC Surface mount.comp.distribution board Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BC-O-1/12-ECO 280347 EATON ELECTRIC Surface mount.comp.distribution board

BC-O-1/12-ECO

280347

EATON-MOELLER

Disponible Envío el hoy

Surface mount.comp.distribution board

Caja distribución tipo ECO, montaje en superficie, 1 fila, 12 UM, IP40

Más detalles


Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación

Cajas y pequeños armarios de distribución

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $28.70
Precio unitario: $28.70

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



ECO Compacto de la placa de distribución, montaje en superficie, 1-filas, 12 MU, IP40
ECO Compacto de la placa de distribución, montaje en superficie, blanco RAL9003, IP40 grado de protección IEC/EN 62208, 12 módulo de unidades, 1-fila, clase de protección 2, totalmente aisladas, aprobado para el servicio de la construcción de tableros de distribución en conformidad con la norma IEC/EN 61439-3 VDE 0660-600-3, recinto totalmente hecha de ABS, para la instalación de conmutación y los dispositivos de protección, de acuerdo con la dimensión de la norma DIN 43 880, con una profundidad de montaje 70 mm, 400 V CA, compatible con roHs, consta de una base de plástico con un sombrero de copa DIN-rail de chapa de acero galvanizado, de un dedo de prueba IP2X neutro y conductor de protección de los terminales, knock-out para la métrica de las entradas de cables en la parte superior y la parte inferior, la parte superior con 46 mm dispositivo de apertura, transparente con bisagras de la aleta al ras con la parte delantera y con abierto-posición de enganche, el operador sólo con cierres de rosca, tapa con cierre hermético de la parte inferior, incluyendo etiquetas de rotulación.

Programa de entrega

La función básica de
Dispositivo básico
La función del producto
Instalación de tableros de distribución
Gama de productos
ECO DBO
Diseño
Montaje en superficie
En el sitio de instalación
Interior
Tipo de instalación
Montaje en superficie
La Puerta/De La Solapa
Transparente
Grado de Protección
IP40
Color
Blanco
Módulo de rack
De un solo riel
Cubierta de protección contra el contacto accidental
De plástico
Filas [Count]
Uno
Módulo de unidades por fila
Doce
Descripción
IP40
Clase de protección II
La carcasa de plástico de color blanco (RAL 9003)
Entradas de Cable
Métrica de las entradas de cables en la parte superior e inferior
PE y N terminales de diseño
Terminales de tornillo
PE y N los terminales [Número x de área de sección transversal]
PE: 12 x 10
N: 12 x 10 mmDos
Los equipos suministrados
Dispositivo básico
Dispositivo de rieles de soporte
Neutral-/conductor de protección terminal

Datos técnicos

General
Normas
EN 62208_x
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura ambiente
-20 - +70 °C
Grado de Protección
IP40
Clase de protección
II (totalmente aisladas)
Tensión nominal [Ue]
400 V AC
Frecuencia nominal [f]
50 Hz
Características de los materiales
Material
ABS (plástico)
Color
blanco (RAL 9003)
Propiedades de los materiales
MecánicaResistencia a los impactos
IK05

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
13 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
26 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
850 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica a los cerramientos sin levantar el sida.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK05
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP40
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 400 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
3.75 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 7.0

Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387011])
El método de montaje
Montaje en superficie (yeso)
Número de filas
Uno
Ancho en el número de separaciones modulares
Doce
Tipo de cubierta
Puerta
Modelo de portada
Cerrado
Transparente de la cubierta/de la puerta
Material de la carcasa
De plástico
Altura
212 mm
Ancho
303 mm
Profundidad
98 mm
Construido en profundidad
70 mm
De la profundidad interior
90 mm
En riel DIN
Con placa de montaje
No
Extensión posible
No
EMC-versión
No
Color
Blanco
RAL-número de
Nueve mil tres
Grado de protección (IP)
IP40
Con bloqueo
No
Tipo de cierre
Otros

Dimensiones

4500DIM-121
