> EATON - MOELLER series>Interruptores Seccionadores y de Levas>CI-K5-T5-2 207441 Y7-207441 ELECTRIC Caja aislante de superficie HxWxD 280x200x125 mm IP65 Para T5-2
ANUNCIAR
Anterior producto Siguiente producto

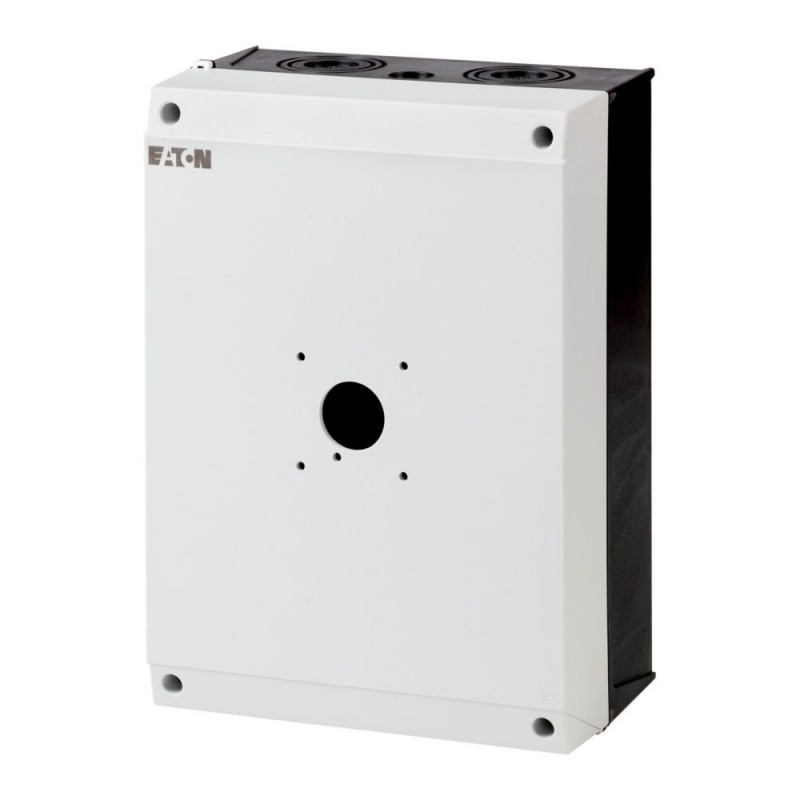

CI-K5-T5-2 207441 Y7-207441 EATON ELECTRIC Caja aislante de superficie HxWxD 280x200x125 mm IP65 Para T5-2 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CI-K5-T5-2 207441 Y7-207441 EATON ELECTRIC Caja aislante de superficie HxWxD 280x200x125 mm IP65 Para T5-2

CI-K5-T5-2

207441

Y7-207441

EATON-MOELLER

Caja aislante de superficie, HxWxD=280x200x125 mm, IP65, Para T5-2

Eaton Moeller® series CI-K Insulated enclosure, HxWxD=280x200x125mm for T5-2

Carcasa pequeña, grado de protección IP65, policarbonato reforzado con fibra de vidrio, base de la carcasa RAL 9005, negro/solo operador RAL 7035, gris claro, orificios ciegos métricos para la entrada de cables en la parte superior, inferior y trasera, orificios ciegos métricos duros para la entrada de cables métricos, entrada de cables de control, luz indicadora L-. se puede montar en base knock-out M20/M25, para T5-.. Interruptor /Z, 1-2 unidades de contacto

Más detalles


Componentes industriales de baja tensión > Carcasa vacía para aparamenta

Interruptores Seccionadores y de Levas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $115.73
Precio unitario: $115.73
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series CI-K Insulated enclosure
Catalog Number
207441
EAN
4015082074418
Product Length/Depth
280 mm
Product Height
125 mm
Product Width
200 mm
Product Weight
1 kg
Certifications
CSA
UL 508
CSA Class No.: 3211-07
CSA-C22.2 No. 94
CSA File No.: 012528
IEC/EN 60947-3
UL File No.: E54120
CSA-C22.2 No. 14-05
UL Category Control No.: MITW2
UL
CE
Catalog Notes
1 contact unit = 2 contacts
Model Code
CI-K5-T5-2

Características y Funciones

Enclosure material
Plastic
Fitted with:
Metric knockouts
Additional terminal

General

Degree of protection
NEMA 12
IP65
Model
Surface mounting
Type
Insulated enclosure
Used with
T5-…/Z
with an additional PE clamp

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
35 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Radiated heat dissipation with separate mounting
35 W (at an ambient temperature of 20 °C)
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 207441 Interruptores de baja tensión (EC000712)
Característica Valor
Material de carcasa (EF001596) Plástico
Anchura (EF000008) 200 mm
Altura (EF000040) 125 mm
Profundidad (EF000049) 280 mm
Con tapa transparente (EF001094) No
Apto para parada de emergencia (EF001433) No
Modelo (EF000010) Montaje
Grado de protección (IP) (EF005474) IP65
Grado de protección (NEMA) (EF011959) 12

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CI-K5-T5-2 Y7-207441 207441 EN_096876.pdf 1 Mbytes CI-K5-T5-2 Y7-207441 207441 EN_096876.pdf
