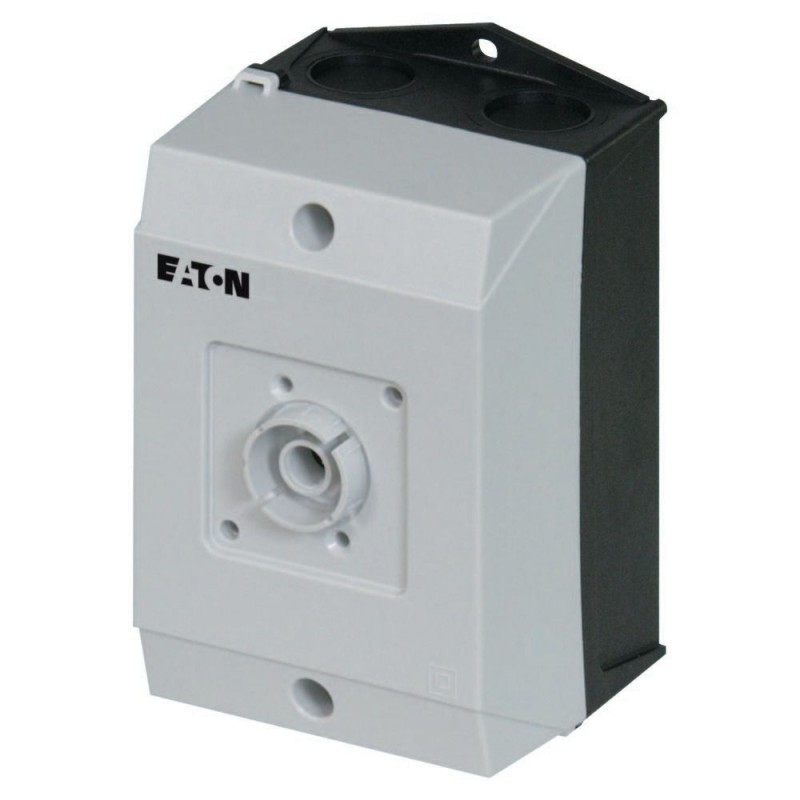

CI-K1-T0-2 207435 0001456517 EATON ELECTRIC Caja aislante de superficie HxWxD 120x80x95 mm IP65 Para T0-2 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CI-K1-T0-2 207435 0001456517 EATON ELECTRIC Caja aislante de superficie HxWxD 120x80x95 mm IP65 Para T0-2

CI-K1-T0-2

207435

0001456517

EATON-MOELLER

Disponible Envío el hoy

Caja aislante de superficie; HxWxD=120x80x95 mm; IP65; Para T0-2

Más detalles


Interruptores de baja tensión > Carcasa vacía para aparamenta

Interruptores Seccionadores y de Levas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $13.53
Precio unitario: $13.53

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Aislamiento del recinto, P=120x80x95mm, para T0-2
Recinto pequeño, grado de protección IP65, reforzada con fibra de vidrio de policarbonato, la base del gabinete RAL 9005 negro/operador sólo RAL 7035, gris claro, métrica entrada de cable nocauts parte superior, inferior y en la parte de atrás de la placa de inserción a través de la entrada de cable del diafragma, 2 tapas de protección para proteger el empuje-a través de la membrana, la luz indicadora de L-. puede ser montado en base de knock-out M20/M25, para T0-../XZ interruptor, 1-2 en contacto con las unidades de

Programa de entrega

La función básica de
aislamiento del recinto
Con el empuje-a través de la entrada de cable del diafragma.
Para el uso con
T0-.../Z
Para el uso con
1 - 2 unidades contacto
La información acerca de los equipos suministrados
con un adicional de PE de la abrazadera
Grado de Protección
IP65
Notas
La membrana puede ser empujado a través del cable: cable de alimentación principal = 12 - 16 mm, de control de corriente del cable = 8 mm
1 contacto unidad = 2 contactos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
10 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
Max. radiada de la disipación de calor con sala de montaje, la temperatura del aire ambiente de +20 °C
10 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / carcasa Vacío para las celdas (EC000712)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de Vacío / de la vivienda para los dispositivos de conmutación ([email protected] [AKN343014])
Material de la carcasa
De plástico
Ancho
80 mm
Altura
137 mm
Profundidad
95 mm
Con la cubierta transparente
No
Adecuado para parada de emergencia
No
Modelo
Montaje en superficie
Grado de protección (IP)
IP65
Grado de protección (NEMA)
Otros

Dimensiones

115X160
115X113
