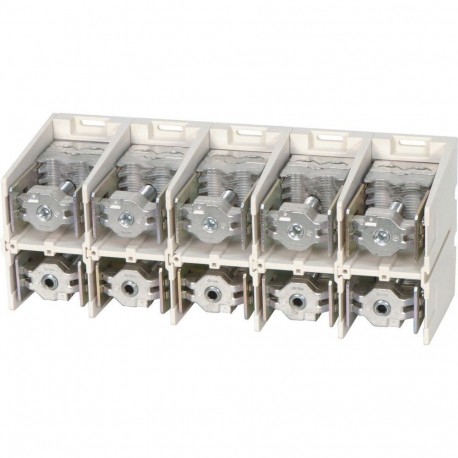

K3X240/5 053493 Y7-53493 EATON ELECTRIC Conexión por terminales, 1000A, 5p, plano/redondo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K3X240/5 053493 Y7-53493 EATON ELECTRIC Conexión por terminales, 1000A, 5p, plano/redondo

K3X240/5

053493

Y7-53493

EATON-MOELLER

Conexión por terminales, 1000A, 5p, plano/redondo

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 1000A, 5p, flat/round, 240

K terminales de conexión, para AL y CU, un lado redondo y el otro lado plano, corriente nominal de funcionamiento Ie=1000 A, número de polo=5, capacidades de los terminales: Cable redondo de cobre trenzado, trenzado sectorial, cable redondo sólido, sólido sectorial y conductor redondo de aluminio sólido, sólido sectorial=2x150-300 o 3x50-240 o sólido sectorial de aluminio = 2x150-240 o 3x150-185 mm². Otro lado: banda de cobre 2x (11x21x1.10) o 40x1x10 o 50x1x60 o barra de Cu = 15x mm, notas: Kits de conversión para terminal de tira en conexión por cable disponibles por separado, cubiertas de terminales disponibles por separado

Más detalles


Sistemas de distribución de energía / conmutadores > Terminal de línea principal

Accesorios de conexión para envolventes

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,838.69
Precio unitario: $1,838.69

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
053493
EAN
4015080534938
Product Length/Depth
150 mm
Product Height
165 mm
Product Width
416 mm
Product Weight
21.752 kg
Compliances
RoHS conform
Model Code
K3X240/5

Delivery program

Type
Accessory/spare part type
Terminations
Terminals, 160 – 1000 A
Nominal current
1000 A
Number of poles
Five-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
1000 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
10
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
10
Number of inputs
2
Number of outputs
3
Terminal capacity (aluminum cable)
150 mm² - 185 mm² (3x)
150 mm² - 240 mm² (2x)
Terminal capacity (conductor)
60 mm x 15 mm
Terminal capacity (copper band)
40 mm x 1 mm (10x) for flat strip
50 mm x 1 mm (10x) for flat strip
2 segments of 21 mm x 1 mm (11x) for flat strip
Terminal capacity (copper/aluminum cable)
50 mm² - 240 mm² (3x)
150 mm² - 300 mm² (2x)
Conductor cross section, input - min
50 mm²
Conductor cross section, input - max
240 mm²
Conductor cross section, input AWG - min
1 mm²
Conductor cross section, input AWG - max
500 mm²
Conductor cross section, output - min
50 mm²
Conductor cross section, output - max
300 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Used with
General switchboard accessory
Accessory panel building

ETIM for 053493 Sistemas de distribución de energía/conmutadores (EC000275)
Característica Valor
Número de polos (EF001391) 5
Intensidad nominal (EF000001) 1000 A
Método de conexión (EF000124) Atornillar
Método de montaje (EF000003) Tornillo
Número de entradas (EF000318) 2
Número de salidas (EF000319) 3
Apto para conductores masivos (EF007816) No
Apto para conductores trenzados (EF007818) Sí
Apto para conductores de hilo fino (EF007804) No
Apto para cables trenzados finos sin puntera (EF016327) No
Apto para cables trenzados extrafinos (EF016328) No
Apto para cables trenzados extrafinos sin puntera (EF016329) No
Sección del conductor - entrada (EF016330) 50 mm²
Sección del conductor - salida (EF016331) 50 mm²
Sección del conductor - entrada AWG (EF016332) 1
Sección del conductor - salida AWG (EF016333) 0
Contacto seguro (EF004521) Sí
Altura (EF000040) 165 mm
Anchura (EF000008) 416 mm
Profundidad (EF000049) 150 mm
