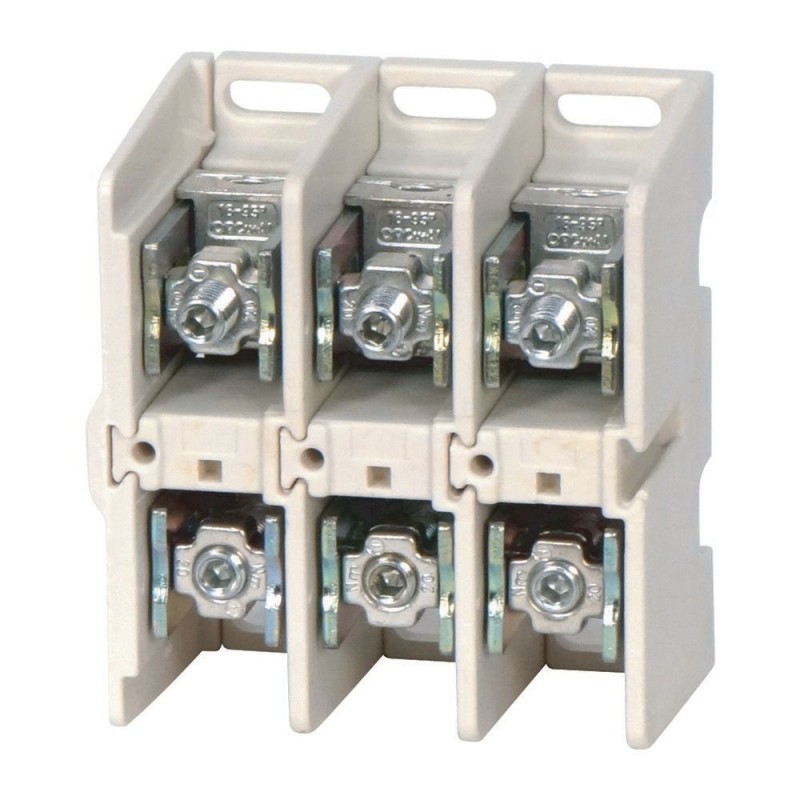

EATON - MOELLER series K95/3 025017 Y7-25017 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K95/3 025017 Y7-25017 EATON ELECTRIC Conexión por terminales, 160A, 3P, plano/redondo

Referencia: K95/3

Código: 025017

Número de catálogo: Y7-25017

Fabricante: EATON - MOELLER series

Descripción:

Conexión por terminales, 160A, 3P, plano/redondo
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 160A, 3p, flat/round
K terminales de conexión, para AL y CU, un lado redondo y el otro lado plano, corriente nominal de funcionamiento Ie = 160 A, número de polo = 3, capacidades de los terminales: cable redondo de cobre trenzado, trenzado sectorial, cable redondo sólido, sólido sectorial y conductor redondo de aluminio sólido, sólido sectorial = 1x16-95 mm² o sólido sectorial de aluminio = 1x35-70 mm². Otro lado: banda de cobre 3x9x0.8 hasta 6x9x0.8 o barra de Cu = 18x4mm, notas: Kits de conversión para terminal de tira en conexión de cable disponibles por separado, cubiertas de terminales disponibles por separado

Categorías:

  • Sistemas de distribución de energía / conmutadores > Terminal de línea principal
  • EATON - MOELLER series > Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 123,62 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
025017
EAN
4015080250173
Product Length/Depth
100 mm
Product Height
115 mm
Product Width
99 mm
Product Weight
1.436 kg
Compliances
RoHS conform
Model Code
K95/3

Delivery program

Type
Accessory/spare part type
Terminals, 160 – 1000 A
Terminations
Nominal current
160 A
Number of poles
Three-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
160 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
6
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
6
Number of inputs
1
Number of outputs
1
Terminal capacity (aluminum cable)
35 mm² - 70 mm² (1x)
Terminal capacity (conductor)
18 mm x 4 mm
Terminal capacity (copper band)
9 mm x 0.8 mm (3x) - 9 mm x 0.8 mm (6x) for flat strip
Terminal capacity (copper/aluminum cable)
16 mm² - 95 mm² (1x)
Conductor cross section, input - min
16 mm²
Conductor cross section, input - max
95 mm²
Conductor cross section, input AWG - min
6 mm²
Conductor cross section, input AWG - max
3 mm²
Conductor cross section, output - min
10 mm²
Conductor cross section, output - max
95 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Used with
General switchboard accessory
Accessory panel building

ETIM for 025017 Sistemas de distribución de energía/conmutadores (EC000275)

CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaIntensidad nominal (EF000001)
Valor160 A
CaracterísticaMétodo de conexión (EF000124)
ValorAtornillar
CaracterísticaMétodo de montaje (EF000003)
ValorTornillo
CaracterísticaNúmero de entradas (EF000318)
Valor1
CaracterísticaNúmero de salidas (EF000319)
Valor1
CaracterísticaApto para conductores masivos (EF007816)
ValorNo
CaracterísticaApto para conductores trenzados (EF007818)
ValorSí
CaracterísticaApto para conductores de hilo fino (EF007804)
ValorNo
CaracterísticaApto para cables trenzados finos sin puntera (EF016327)
ValorNo
CaracterísticaApto para cables trenzados extrafinos (EF016328)
ValorNo
CaracterísticaApto para cables trenzados extrafinos sin puntera (EF016329)
ValorNo
CaracterísticaSección del conductor - entrada (EF016330)
Valor16 mm²
CaracterísticaSección del conductor - salida (EF016331)
Valor10 mm²
CaracterísticaSección del conductor - entrada AWG (EF016332)
Valor6
CaracterísticaSección del conductor - salida AWG (EF016333)
Valor0
CaracterísticaContacto seguro (EF004521)
ValorSí
CaracterísticaAltura (EF000040)
Valor115 mm
CaracterísticaAnchura (EF000008)
Valor99 mm
CaracterísticaProfundidad (EF000049)
Valor100 mm
