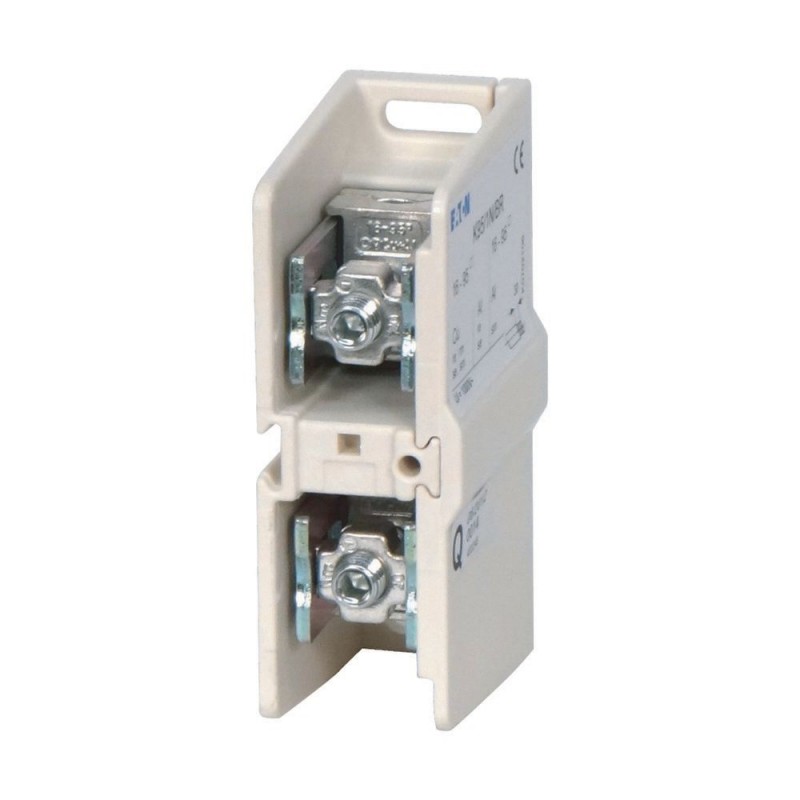

K95/1N/BR 012336 Y7-12336 EATON ELECTRIC Conexión por terminales, 160A, 1P, redondo/redondo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K95/1N/BR 012336 Y7-12336 EATON ELECTRIC Conexión por terminales, 160A, 1P, redondo/redondo

K95/1N/BR

012336

Y7-12336

EATON-MOELLER

Conexión por terminales, 160A, 1P, redondo/redondo

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 160A, 1p, round/round

K terminales de conexión, para AL y CU, un lado redondo y el otro lado plano, corriente nominal de funcionamiento Ie = 160 A, número de polo = 1, capacidades de los terminales: Cu, cable redondo trenzado, cable redondo trenzado, cable redondo sólido, sectorial sólido, al, cable redondo sólido, sectorial sólido = 1x16-95 o Al, sólido sectorial = 1x35-70 otro lado: Banda de cobre o barra de Cu = mm, Notas: Los kits de conversión para terminal de regleta en conexión por cable están disponibles por separado, las cubiertas de los terminales están disponibles por separado

Más detalles


Sistemas de distribución de energía / conmutadores > Terminal de línea principal

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $74.71
Precio unitario: $74.71
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
012336
EAN
4015080123361
Product Length/Depth
100 mm
Product Height
115 mm
Product Width
37 mm
Product Weight
0.563 kg
Compliances
RoHS conform
Model Code
K95/1N/BR

Delivery program

Type
Accessory/spare part type
Terminals, 160 – 1000 A
Terminations
Nominal current
160 A
Number of poles
Single-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
160 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
2
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
2
Number of inputs
1
Number of outputs
1
Terminal capacity (aluminum cable)
35 mm² - 70 mm² (1x)
Terminal capacity (copper/aluminum cable)
16 mm² - 95 mm² (1x)
Conductor cross section, input - min
10 mm²
Conductor cross section, input - max
95 mm²
Conductor cross section, input AWG - min
8 mm²
Conductor cross section, input AWG - max
3 mm²
Conductor cross section, output - min
10 mm²
Conductor cross section, output - max
95 mm²
Conductor cross section, output AWG - min
8 mm²
Conductor cross section, output AWG - max
3 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Fine strand conductors
Useful for stranded conductors
Used with
Accessory panel building
General switchboard accessory

ETIM for 012336 Sistemas de distribución de energía/conmutadores (EC000275)
Característica Valor
Número de polos (EF001391) 1
Intensidad nominal (EF000001) 160 A
Método de conexión (EF000124) Atornillar
Método de montaje (EF000003) Tornillo
Número de entradas (EF000318) 1
Número de salidas (EF000319) 1
Apto para conductores masivos (EF007816) No
Apto para conductores trenzados (EF007818) Sí
Apto para conductores de hilo fino (EF007804) Sí
Apto para cables trenzados finos sin puntera (EF016327) No
Apto para cables trenzados extrafinos (EF016328) No
Apto para cables trenzados extrafinos sin puntera (EF016329) No
Sección del conductor - entrada (EF016330) 10 mm²
Sección del conductor - salida (EF016331) 10 mm²
Sección del conductor - entrada AWG (EF016332) 8
Sección del conductor - salida AWG (EF016333) 8
Contacto seguro (EF004521) Sí
Altura (EF000040) 115 mm
Anchura (EF000008) 37 mm
Profundidad (EF000049) 100 mm
