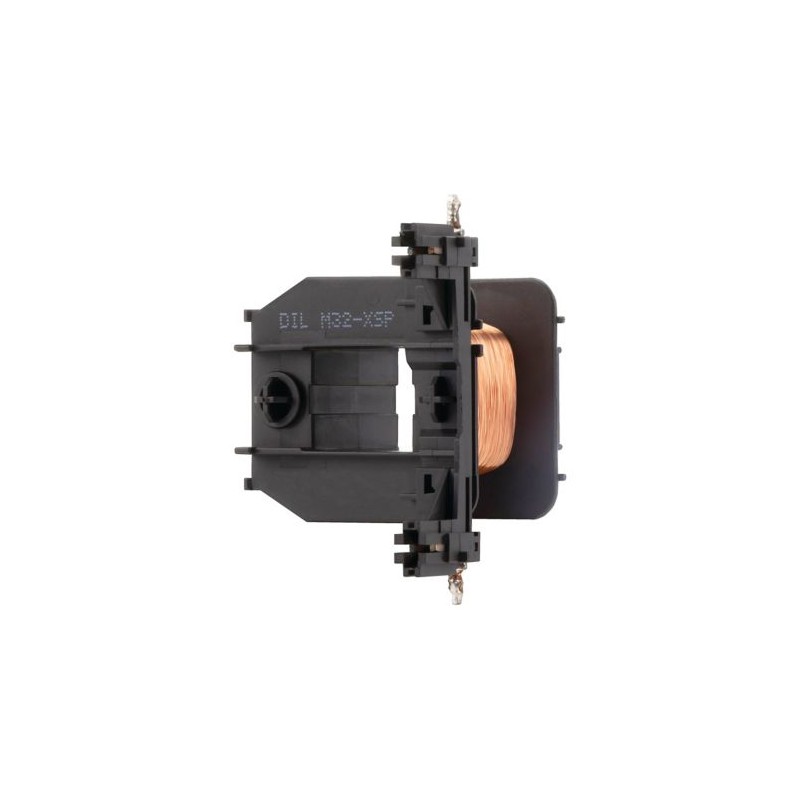

DILM32-XSP(24V60HZ) 281134 XTCERENCOILCB6 EATON ELECTRIC Bobina de repuesto Para contactores DILM17…38 24 V .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM32-XSP(24V60HZ) 281134 XTCERENCOILCB6 EATON ELECTRIC Bobina de repuesto Para contactores DILM17…38 24 V ..

DILM32-XSP(24V60HZ)

281134

XTCERENCOILCB6

EATON-MOELLER

Bobina de repuesto; Para contactores DILM17…38; 24 V 60 Hz

Bobina de repuesto, Conexión de enchufe sin herramientas, 24 V 60 Hz, CA, Para usar con: DILM17, DILM25, DILM32, DILM38

Bobina de repuesto, Técnica de conexión: Conexión de enchufe sin herramientas, Tensión de accionamiento: 24 V 60 Hz, Tensión CA/CC: CA, Para uso con: DILM17, DILM25, DILM32, DILM38, DILM17 - DILM38

Más detalles


Componentes industriales de baja tensión > Bobina para contactor

Accesorios KDIL

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Bobina de recambio
N.º de catálogo
281134
EAN
4015082811341
Longitud/profundidad de producto
64 mm
Altura del producto
49 mm
Anchura del producto
46 mm
Peso del producto
0.048 kg
Certificación(es)
IEC/EN 60947-4-1
CE
CSA
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL 508
UL File No.: E29096
CSA Class No.: 2411-03, 3211-04
UL Category Control No.: NLDX
UL
Código de modelo
DILM32-XSP(24V60HZ)

General

Accesorios
Bobinas individuales
Categoría del producto
Accesorios
Tipo de tensión
AC

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C

Sistema magnético

Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
24 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
24 V
Tensión de alimentación de control nominal (Us) en DC - mín.
0 V
Tensión de alimentación de control nominal (Us) en DC - máx.
0 V

Verificación del diseño

10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 281134 Interruptores de baja tensión (EC001043)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 24 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 0 V
Tipo de tensión de accionamiento (EF008242) CA

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM32-XSP(24V60HZ) XTCERENCOILCB6 281134 ES_281130.pdf 1 Mbytes DILM32-XSP(24V60HZ) XTCERENCOILCB6 281134 ES_281130.pdf
