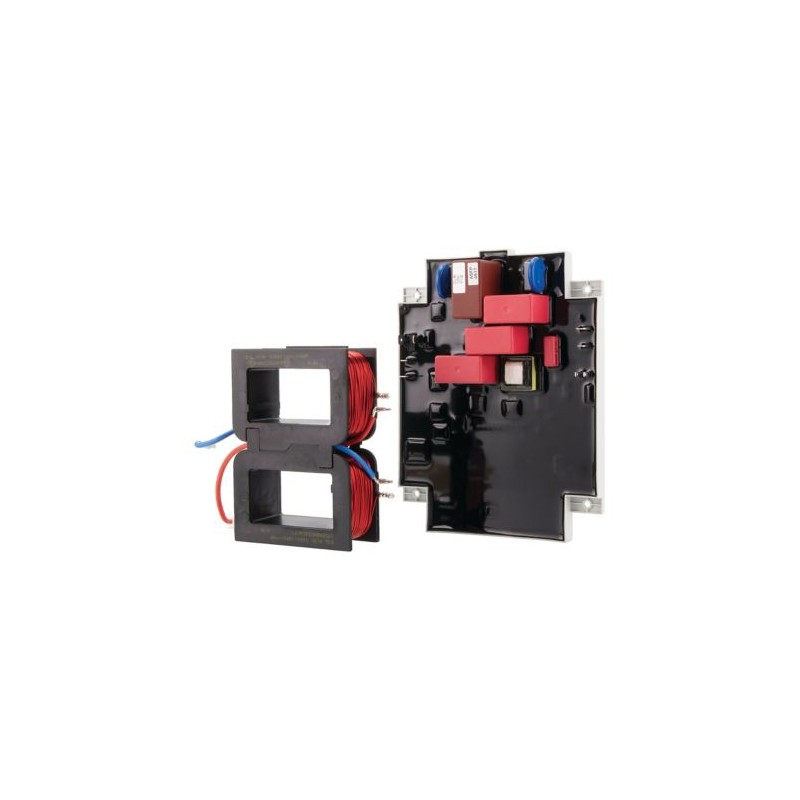

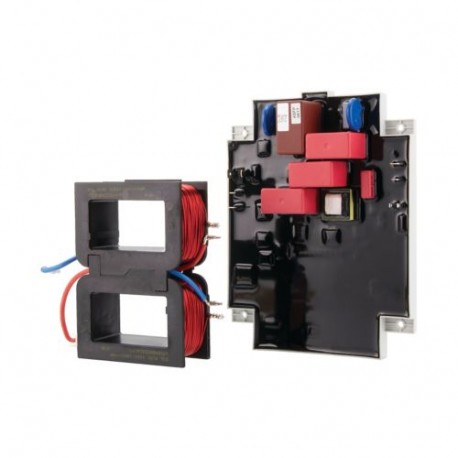

DILH1400-XSP/E(RAW250) 289161 Y7-289161 EATON ELECTRIC Bobina de repuesto con Módulo electrónico Para DILH14.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILH1400-XSP/E(RAW250) 289161 Y7-289161 EATON ELECTRIC Bobina de repuesto con Módulo electrónico Para DILH14..

DILH1400-XSP/E(RAW250)

289161

Y7-289161

EATON-MOELLER

Bobina de repuesto con Módulo electrónico, Para DILH1400, RAW250

Eaton Moeller® series DILH Replacement coil, RAW 250, AC operation, For use with: DILH1400

Bobina de repuesto, Tensión de actuación: RAW 250, Tensión CA/CC: Funcionamiento CA, Para uso con: DILH1400

Más detalles


Componentes industriales de baja tensión > Bobina para contactor

Contactores más de 170 A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,763.35
Precio unitario: $1,763.35
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series DILH replacement coil
Catalog Number
289161
EAN
4015082891619
Product Length/Depth
100 mm
Product Height
175 mm
Product Width
135 mm
Product Weight
1.31 kg
Certifications
UL Listed
CSA Certified
UL File No.: E29096
CSA Class No.: 3211-04
CSA File No.: 012528
UL 508
CSA-C22.2 No. 14-05
UL Category Control No.: NLDX
CE
UL
CSA
IEC/EN 60947-4-1
Model Code
DILH1400-XSP/E(RAW250)

General

Accessories
Individual coils
Accessory/spare part type
Coil
Product category
Accessories
Used with
DILH1200
DILH1400

Condiciones climáticas ambientales

Ambient operating temperature - min
-40 °C
Ambient operating temperature - max
60 °C

Sistema magnético

Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 50 Hz - max
250 V
Rated control supply voltage (Us) at AC, 60 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
250 V
Rated control supply voltage (Us) at DC - min
230 V
Rated control supply voltage (Us) at DC - max
250 V

Verificación del diseño

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 289161 Interruptores de baja tensión (EC001043)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 230 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 230 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 230 V
Tipo de tensión de accionamiento (EF008242) CA/CC

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILH1400-XSP/E(RAW250) Y7-289161 289161 ES_289161.pdf 3 Mbytes DILH1400-XSP/E(RAW250) Y7-289161 289161 ES_289161.pdf
