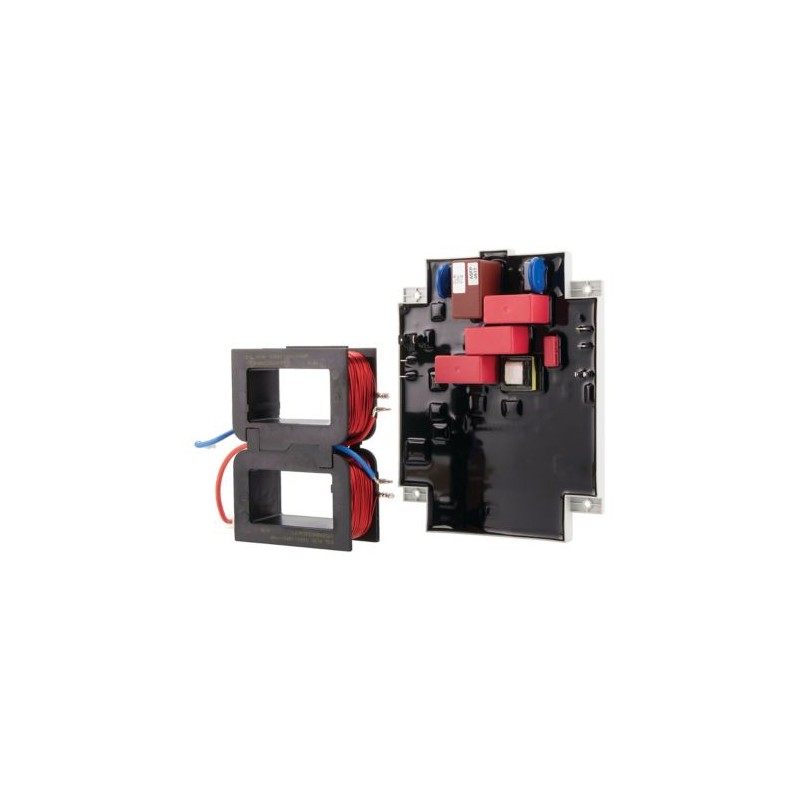

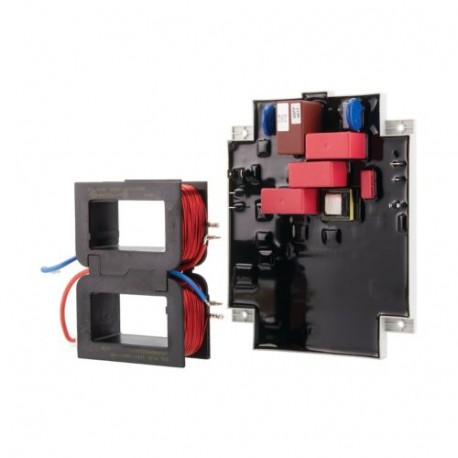

DILM1000-XSP/E(RAC500) 289147 Y7-289147 EATON ELECTRIC Bobina de repuesto con Módulo electrónico Para DILM58.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM1000-XSP/E(RAC500) 289147 Y7-289147 EATON ELECTRIC Bobina de repuesto con Módulo electrónico Para DILM58..

DILM1000-XSP/E(RAC500)

289147

Y7-289147

EATON-MOELLER

Bobina de repuesto con Módulo electrónico, Para DILM580...1000, RAC500

Bobina de repuesto DILM de la serie Moeller® de Eaton, RAC 500: 250 - 500 V 40-60 Hz/DC bajo pedido, Accionamiento AC, Para usar con: DILM580, DILM650, DILM750, DILM820, DILM1000

Bobina de repuesto, Tensión de accionamiento: RAC 500: 250 - 500 V 40-60 Hz/DC bajo pedido, Para uso con: DILM580, DILM650, DILM750, DILM820, DILM1000

Más detalles


Componentes industriales de baja tensión > Bobina para contactor

Contactores más de 170 A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,254.10
Precio unitario: $1,254.10
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Bobina de recambio
N.º de catálogo
289147
EAN
4015082891473
Longitud/profundidad de producto
100 mm
Altura del producto
175 mm
Anchura del producto
135 mm
Peso del producto
1.31 kg
Certificación(es)
UL File No.: E29096
CE
CSA File No.: 012528
UL Category Control No.: NLDX
CSA
CSA Class No.: 3211-04
IEC/EN 60947-4-1
UL 508
CSA-C22.2 No. 14-05
UL
Código de modelo
DILM1000-XSP/E(RAC500)

General

Accesorios
Bobinas individuales
Categoría del producto
Accesorios

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-40 °C
Temperatura ambiente de funcionamiento - máx.
60 °C

Sistema magnético

Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
480 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
500 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
480 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
500 V
Tensión de alimentación de control nominal (Us) en DC - mín.
0 V
Tensión de alimentación de control nominal (Us) en DC - máx.
0 V

Verificación del diseño

10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 289147 Interruptores de baja tensión (EC001043)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 480 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 480 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 0 V
Tipo de tensión de accionamiento (EF008242) CA/CC

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM1000-XSP/E(RAC500) Y7-289147 289147 ES_289145.pdf 3 Mbytes DILM1000-XSP/E(RAC500) Y7-289147 289147 ES_289145.pdf
