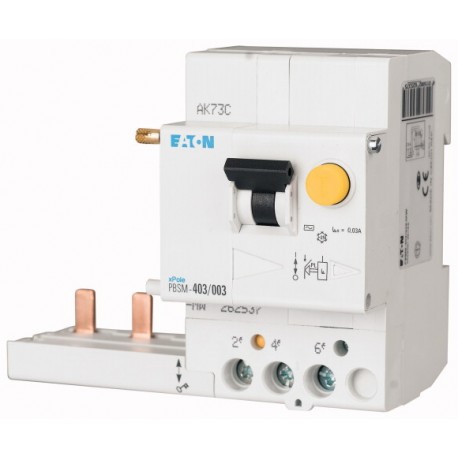

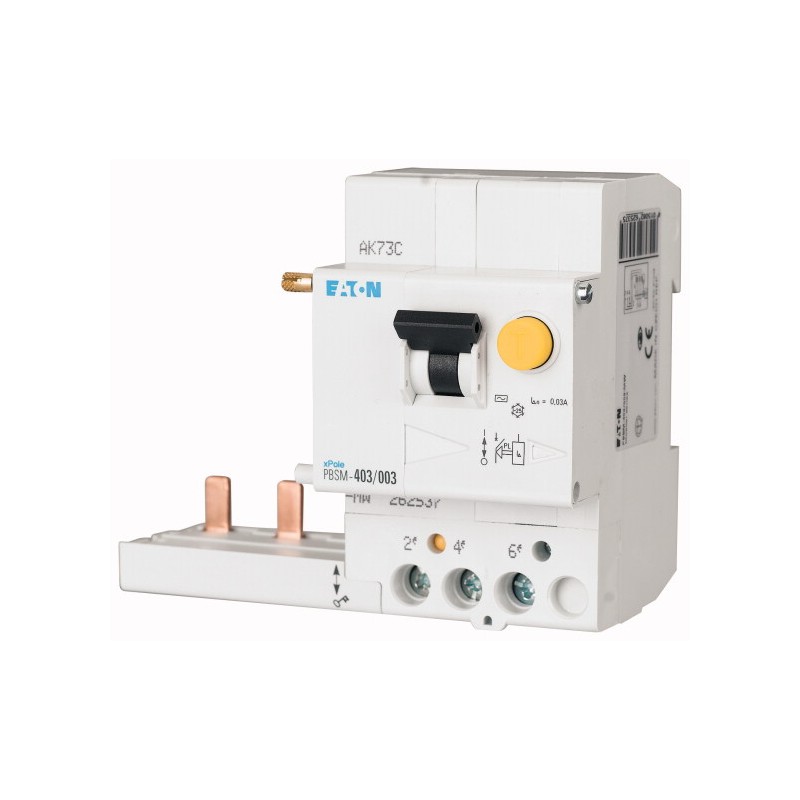

PBSM-633/003-A-MW 262561 1609396 EATON ELECTRIC Bloque Diferencial 3P, 63A, 30mA, para PLS... Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PBSM-633/003-A-MW 262561 1609396 EATON ELECTRIC Bloque Diferencial 3P, 63A, 30mA, para PLS...

PBSM-633/003-A-MW

262561

1609396

EATON-MOELLER

Bloque Diferencial 3P, 63A, 30mA, para PLS...

Bloque diferencial xPole, 3P, 63A, 30mA, para PLS..., clase A

Bloque de disparo de disyuntor de corriente residual para PLS. 63A, 3 p, 30mA, tipo A

Se convierte en una combinación de interruptores de corriente residual/potencia de calidad zfixedz mediante el ensamblaje con interruptores automáticos en miniatura de alta calidad del tipo PLHT, para el montaje en una unidad de corriente de falla atornillable para 40 o 62 A (2 polos y 4 polos), gran flexibilidad y facilidad de instalación gracias al cableado variable, selección libre de la alimentación principal, incl. contacto auxiliar 1 N/O, de serie en todas las versiones de PBHT, la gran variedad de variaciones proporcionadas por una variedad de corrientes nominales de funcionamiento y características del interruptor automático en miniatura PLHT acoplable, para aplicaciones comerciales e industriales, para la conexión retroactiva a interruptores automáticos en miniatura PLHT de 2, 3, 3 + N y 4 polos, la conexión roscada en el interruptor PLHT se puede aflojar en cualquier momento, es decir, la instalación se puede ajustar a nuevas eventualidades sin ningún problema en cualquier momento en caso de cambios en el sistema.

Más detalles


Disyuntores, fusibles > Bloque de corriente residual

Aparamenta Modular – Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


La corriente Residual del circuito de disparo del interruptor de bloque para PLS. 63A, 3 p, 30mA, escriba Un
Se convierte en una "fija" la calidad de la corriente residual/interruptor de alimentación a través de la combinación de la asamblea con una miniatura de alta calidad, disyuntores de tipo PLHT, para ajustar a los screwable) fallo de corriente de la unidad para 40 o 62 A (2 polos y 4 polos), una gran flexibilidad y facilidad de instalación debido a la variable de cableado, la selección libre de la red, incl. contacto auxiliar 1 N/O, como estándar en todos los PBHT versiones, gran variedad de variaciones proporcionado por una variedad de corrientes nominales de operación y las características de la embargable PLHT disyuntor, para aplicaciones comerciales e industriales, para efectos retroactivos apego a 2-, 3-, 3+N-, y de 4 polos PLHT miniatura de circuito interruptores de conexión roscada en PLHT interruptor puede ser aflojado en cualquier momento, es decir, la Instalación se puede ajustar a las nuevas eventualidades sin problema en cualquier momento en caso de cambios en el sistema.

Programa de entrega

La función básica de
Add-on de corriente residual unidad de protección
Número de polos
De 3 polos
Aplicación
El dispositivo de conmutación para aplicaciones residenciales y comerciales
Corriente nominal [In]
63 Un
Nominal de corto circuito de fuerza [Icn]
mismo como conectado PLS hasta máx. 10 kA
Nominal de la corriente de falla [IΔN]
0.03 Un
Tipo de
Escriba Una
Disparo
no demorados s...
Gama de productos
PBSM
Sensibilidad
Pulso-sensibilidad a la corriente
Impulso de la corriente admisible
Parte de sobretensiones de prueba de 250 a

Datos técnicos

Eléctrica
Frecuencia nominal [f]
50 Hz
Sensibilidad
Pulso-sensibilidad a la corriente
Corriente nominal [In]
63 Un
Nominal soportada de impulso de voltaje [Uimp]
4 kV
la esperanza de vidaEléctrica [Operaciones]
≧ 4000
la esperanza de vidaMecánica [Operaciones]
≧ 20000
Mecánica
Estándar en la parte delantera de la dimensión
45 mm
Dispositivo de altura
90 mm
Built-in de ancho
107.5 (3TE) mm
Montaje
revisión montado en PLS
Grado de Protección
IP40, IP54 (con a prueba de humedad del recinto)
Terminales superior e inferior
Ascensor terminales
Protección del Terminal
BGV A3, ÖVE-EN 6
Espesor de material de embarrado
0.8 - 2 mm
Permitido el almacenamiento y el transporte de las temperaturas
-35 - +60 °C
Climáticas de corrección
25-55°C/90-95% de humedad relativa según IEC 60068-2

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
63 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
23 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
Empezando a los 40 °C, max. permisible de corriente continua disminuye en 3% por cada 1 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los interruptores automáticos y fusibles (EG000020) / interruptor de circuito de corriente Residual (RCCB) (EC000003)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo de corriente Residual sistema de protección Residual / interruptor de circuito de corriente (RCCB) ([email protected] [AAB906014])
Número de polos
Tres
Tensión nominal
400 V
Corriente nominal
63 Un
Nominal de la corriente de falla
30 mA
Tensión nominal de aislamiento Ui
440 V
Nominal soportada de impulso Uimp tensión
4 kV
El método de montaje
Riel DIN
La corriente de fuga tipo
Un
Protección selectiva
No
Corto tiempo de retardo de disparo
No
Corto-circuito de capacidad de ruptura (Icw)
0 kA
La capacidad de corriente de sobretensión
0.25 kA
Frecuencia
50 Hz
Equipo adicional posible
Sí
Con dispositivo de enclavamiento
Sí
Grado de protección (IP)
IP20
Ancho en el número de separaciones modulares
6.14
Construido en profundidad
70 mm
La temperatura ambiente durante el funcionamiento
-25 - 40 °C
Grado de contaminación
Dos
Conectable conductor de sección transversal multi-cable
0.75 - 16 mm2
Conectable conductor sección transversal del núcleo sólido
0.75 - 16 mm2

ETIM for 262561 Disyuntores, fusibles (EC002297)
Característica Valor
Voltaje nominal (EF005127) 240 V
Intensidad nominal (EF000001) 63 A
Corriente nominal de fallo ajustable (EF008874) No
Corriente nominal de fallo (EF003975) 0.03 A
Tiempo máximo de retardo (EF001421) 0 ms
Tiempo de retardo ajustable (EF001420) No
Número de polos (EF001391) 3
Tipo de corriente de fallo (EF002560) A
Resistencia a la corriente (EF002564) 0.25 kA
Frecuencia (EF005455) 50 Hz
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Sección de conductor conectable sólido (EF007337) 0.75 mm²
Sección de conductor conectable (EF007343) 0.75 mm²
Protección contra disparos intempestivos (EF009497) No
Con dispositivo de bloqueo (EF007385) Sí
Grado de protección (IP) (EF005474) IP20
Grado de contaminación (EF002570) 2
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
