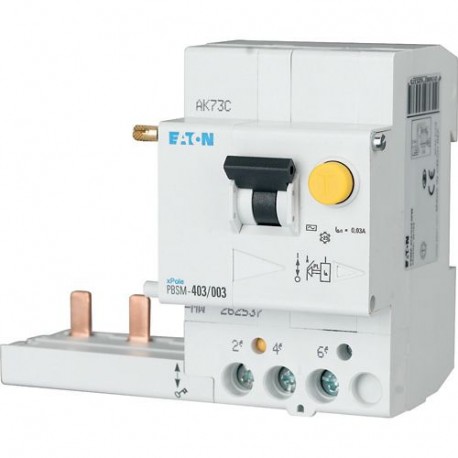

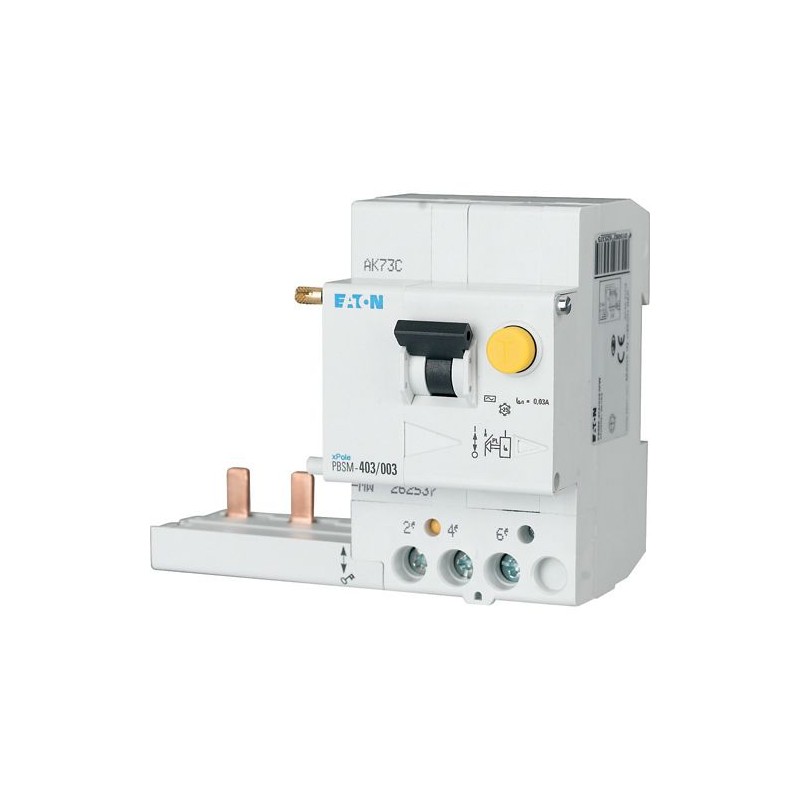

PBSM-403/01-A-MW 262544 EATON ELECTRIC Bloque Diferencial 3P, 40A, 100mA, para PLS... Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PBSM-403/01-A-MW 262544 EATON ELECTRIC Bloque Diferencial 3P, 40A, 100mA, para PLS...

PBSM-403/01-A-MW

262544

EATON-MOELLER

Bloque Diferencial 3P, 40A, 100mA, para PLS...

Bloque diferencial xPole, 3P, 40A, 100mA, para PLS..., clase A

Bloque de disparo de disyuntor de corriente residual para PLS. 40A, 3 p, 100mA, tipo A

Disyuntor diferencial de alta calidad/disyuntor en miniatura con protección contra sobrecorriente independiente de la tensión de red, indicador de posición de contacto rojo-verde, protección de enchufe trasero de terminal, cierre de corredera triestable: permite la extracción de un conjunto de cierre existente, amplia gama de productos de accesorios reequipable, amplia gama de corrientes nominales de fallo, corrientes nominales de funcionamiento de hasta 40 A, tipos de disparo B, Cc, D, Capacidad de conmutación nominal de 10 kA, adecuada para su uso en el libre (cuadro de distribución in situ y exterior) hasta -25 °C

Más detalles


Disyuntores, fusibles > Bloque de corriente residual

Aparamenta Modular – Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xPole - PBSM RCCB add-on unit
Catalog Number
262544
EAN
4015082625443
Product Length/Depth
90 mm
Product Height
75 mm
Product Width
107.5 mm
Product Weight
0.237 kg
Compliances
RoHS conform
Certifications
IEC/EN 61009
Model Code
PBSM-403/01-A-MW

Programa de entrega

Application
Number of poles
Three-pole
Tripping time
Non-delayed
Amperage Rating
40 A
Rated short-circuit strength
Same as connected PLS up to max. 10 kA
Fault current rating
100 mA
Sensitivity type
Pulse-current sensitive
Impulse withstand current
Partly surge-proof 250 A
Type
  • Add-on residual current protection unit
  • PBSM
  • Type A

Datos técnicos - eléctricos

Voltage rating - min
240 V
Voltage rating - max
415 V
Rated operational voltage (Ue) - max
400 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Rated fault current - min
0.1 A
Rated fault current - max
0.1 A
Frequency rating
50 Hz
Leakage current type
A
Rated short-time withstand current (Icw)
0 kA
10 kA
Surge current capacity
0.25 kA
Pollution degree
2
Lifespan, electrical
4000 operations

Datos técnicos - mecánicos

Frame
45 mm
Width in number of modular spacings
6
Built-in width (number of units)
107.5 mm (3 SU)
Built-in depth
70 mm
Mounting Method
Fix mounted onto PLS
DIN rail
Degree of protection
IP20
IP20, IP40 with suitable enclosure
Terminals (top and bottom)
Lift terminals
Connectable conductor cross section (solid-core) - min
0.75 mm²
Connectable conductor cross section (solid-core) - max
35 mm²
Connectable conductor cross section (multi-wired) - min
0.75 mm²
Connectable conductor cross section (multi-wired) - max
35 mm²
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274
Busbar material thickness
0.8 mm - 2 mm
Lifespan, mechanical
20000 operations
Permitted storage and transport temperature - min
-35 °C
Permitted storage and transport temperature - max
60 °C
Climatic proofing
25-55 °C / 90-95% relative humidity according to IEC 60068-2

Verificación del diseño según la norma IEC/EN 61439 - datos técnicos

Rated operational current for specified heat dissipation (In)
40 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
20 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C

Verificación del diseño según la norma IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Información adicional

Features
Add-on residual current protection unit
Additional equipment possible
Fitted with:
Interlocking device
Special features
Ambient temperature hint: Starting at 40 °C, the max. permissible continuous current decreases by 3% for every 1 °C
Used with
Type A
PBSM
Add-on residual current protection unit

ETIM for 262544 Disyuntores, fusibles (EC002297)
Característica Valor
Voltaje nominal (EF005127) 240 V
Intensidad nominal (EF000001) 40 A
Corriente nominal de fallo ajustable (EF008874) No
Corriente nominal de fallo (EF003975) 0.1 A
Tiempo máximo de retardo (EF001421) 0 ms
Tiempo de retardo ajustable (EF001420) No
Número de polos (EF001391) 3
Tipo de corriente de fallo (EF002560) A
Resistencia a la corriente (EF002564) 0.25 kA
Frecuencia (EF005455) 50 Hz
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Sección de conductor conectable sólido (EF007337) 0.75 mm²
Sección de conductor conectable (EF007343) 0.75 mm²
Protección contra disparos intempestivos (EF009497) No
Con dispositivo de bloqueo (EF007385) Sí
Grado de protección (IP) (EF005474) IP20
Grado de contaminación (EF002570) 2
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PBSM-403/01-A-MW 262544 ES_302636.pdf 462 Kbytes PBSM-403/01-A-MW 262544 ES_302636.pdf
