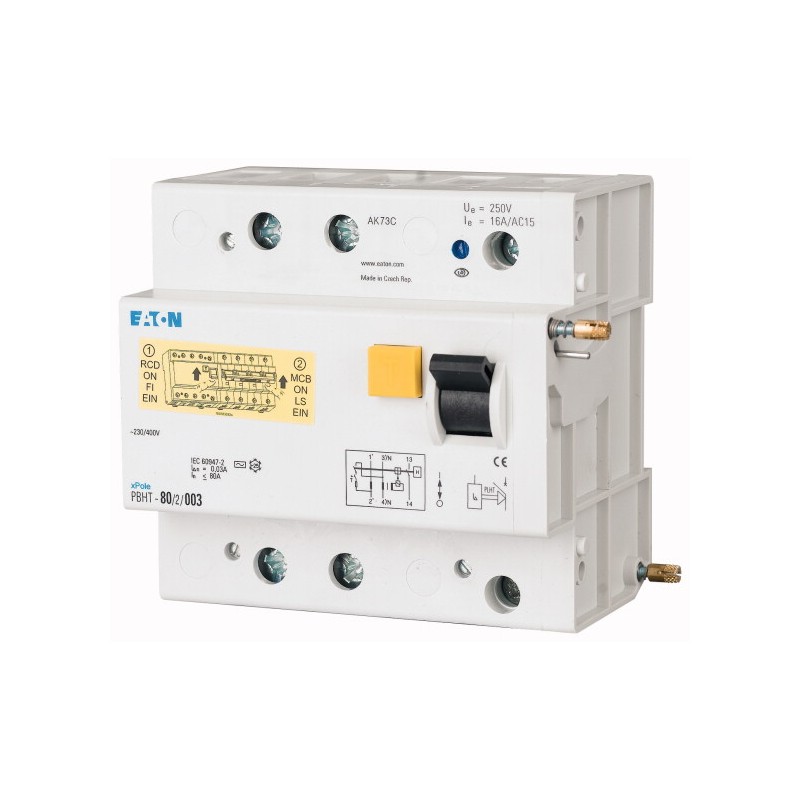

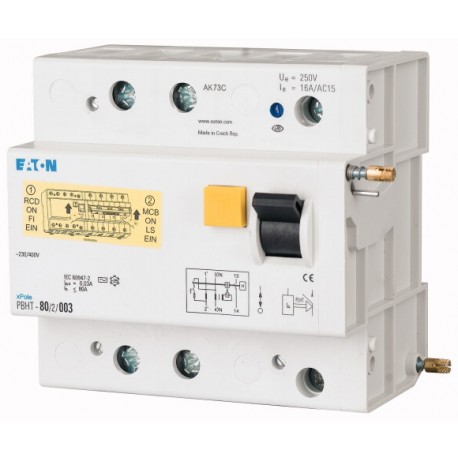

PBHT-80/2/003-A 248819 FRCMM-25/2/003-A EATON ELECTRIC Bloque Diferencial 2P, 80A, 30mA, para PLHT
PBHT-80/2/003-A
248819
FRCMM-25/2/003-A
EATON-MOELLER
Bloque Diferencial 2P, 80A, 30mA, para PLHT
Bloque diferencial xPole 2P, 80A, 30mA, para PLHT, clase A
Bloque de disparo de disyuntor de corriente residual para PLHT, 80A, 2 p, 30mA, tipo A
Disyuntor diferencial de alta calidad/disyuntor en miniatura con protección contra sobrecorriente independiente de la tensión de red, indicador de posición de contacto rojo-verde, protección de enchufe trasero de terminal, cierre de corredera triestable: permite la extracción de un conjunto de cierre existente, amplia gama de productos de accesorios reequipable, amplia gama de corrientes nominales de fallo, corrientes nominales de funcionamiento de hasta 40 A, tipos de disparo B, Cc, D, Capacidad de conmutación nominal de 10 kA, adecuada para su uso en el libre (cuadro de distribución in situ y exterior) hasta -25 °C
Disyuntores, fusibles > Bloque de corriente residual
Aparamenta Modular – Industrial
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲La corriente Residual del circuito de disparo del interruptor de bloque para PLHT, 80A, 2 p, 30mA, escriba Un
De alta calidad de circuito de corriente residual-interruptor/disyuntor con protección contra sobrecorriente independiente de la tensión de red, póngase en contacto con visualización de la posición del rojo-verde, terminal trasera tapón de protección, tri-estable diapositiva catch—permite la eliminación de un conjunto de cierre, accesorios completo de la gama de productos se pueden adaptar, en todo el rango de calificación de las corrientes de falla, corrientes nominales de operación de hasta 40 A, viaje de los tipos B, Cc, D, nominal capacidad de conmutación de 10 kA, adecuado para su uso en la libre (en el sitio de alimentación y al aire libre de la placa de distribución) a -25 °C
Programa de entrega
La función básica de
Add-on de corriente residual unidad de protección
Número de polos
2 polo
Aplicación
Para comerciales y aplicaciones de la industria
Corriente nominal [In]
Un 80
Nominal de corto circuito de fuerza [Icn]
mismo como conectado PLHT kA
Nominal de la corriente de falla [IΔN]
0.03 Un
Tipo de
Escriba Una
Disparo
no demorados s...
Gama de productos
PBHT
Sensibilidad
Pulso-sensibilidad a la corriente
Impulso de la corriente admisible
Parte de sobretensiones de prueba de 250 a
Datos técnicos
Eléctrica
Frecuencia nominal [f]
50 Hz
Sensibilidad
Pulso-sensibilidad a la corriente
Corriente nominal [In]
Un 80
Nominal soportada de impulso de voltaje [Uimp]
4 kV
la esperanza de vidaEléctrica [Operaciones]
≧ 1500
la esperanza de vidaMecánica [Operaciones]
≧ 10000
Mecánica
Estándar en la parte delantera de la dimensión
45 mm
Dispositivo de altura
90 mm
Built-in de ancho
95 (5.5 TE) mm
Montaje
se atornillan a PLHT
Grado de Protección
IP40, IP54 (con a prueba de humedad del recinto)
Terminales superior e inferior
Ascensor terminales
Protección del Terminal
DGUV VS3, EN 50274
Permitido el almacenamiento y el transporte de las temperaturas
-35 - +60 °C
Climáticas de corrección
25-55°C/90-95% de humedad relativa según IEC 60068-2
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Un 80
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
4.7 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
Empezando a los 40 °C, max. permisible de corriente continua disminuye en 3% por cada 1 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los interruptores automáticos y fusibles (EG000020) / interruptor de circuito de corriente Residual (RCCB) (EC000003)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo de corriente Residual sistema de protección Residual / interruptor de circuito de corriente (RCCB) ([email protected] [AAB906014])
Número de polos
Dos
Tensión nominal
230 V
Corriente nominal
Un 80
Nominal de la corriente de falla
30 mA
Tensión nominal de aislamiento Ui
440 V
Nominal soportada de impulso Uimp tensión
4 kV
El método de montaje
Riel DIN
La corriente de fuga tipo
Un
Protección selectiva
No
Corto tiempo de retardo de disparo
No
Corto-circuito de capacidad de ruptura (Icw)
0 kA
La capacidad de corriente de sobretensión
0.25 kA
Frecuencia
50 Hz
Equipo adicional posible
Sí
Con dispositivo de enclavamiento
Sí
Grado de protección (IP)
IP20
Ancho en el número de separaciones modulares
5.5
Construido en profundidad
70 mm
La temperatura ambiente durante el funcionamiento
-25 - 40 °C
Grado de contaminación
Dos
Conectable conductor de sección transversal multi-cable
2.5 - 50 mm2
Conectable conductor sección transversal del núcleo sólido
2.5 - 50 mm2
| Característica | Valor |
|---|---|
| Voltaje nominal (EF005127) | 240 V |
| Intensidad nominal (EF000001) | 80 A |
| Corriente nominal de fallo ajustable (EF008874) | No |
| Corriente nominal de fallo (EF003975) | 0.03 A |
| Tiempo máximo de retardo (EF001421) | 0 ms |
| Tiempo de retardo ajustable (EF001420) | No |
| Número de polos (EF001391) | 2 |
| Tipo de corriente de fallo (EF002560) | A |
| Resistencia a la corriente (EF002564) | 0.25 kA |
| Frecuencia (EF005455) | 50 Hz |
| Tensión de aislamiento nominal Ui (EF001366) | 440 V |
| Resistencia a picos de tensión asignada (Uimp) (EF011980) | 4 kV |
| Sección de conductor conectable sólido (EF007337) | 2.5 mm² |
| Sección de conductor conectable (EF007343) | 2.5 mm² |
| Protección contra disparos intempestivos (EF009497) | No |
| Con dispositivo de bloqueo (EF007385) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de contaminación (EF002570) | 2 |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
