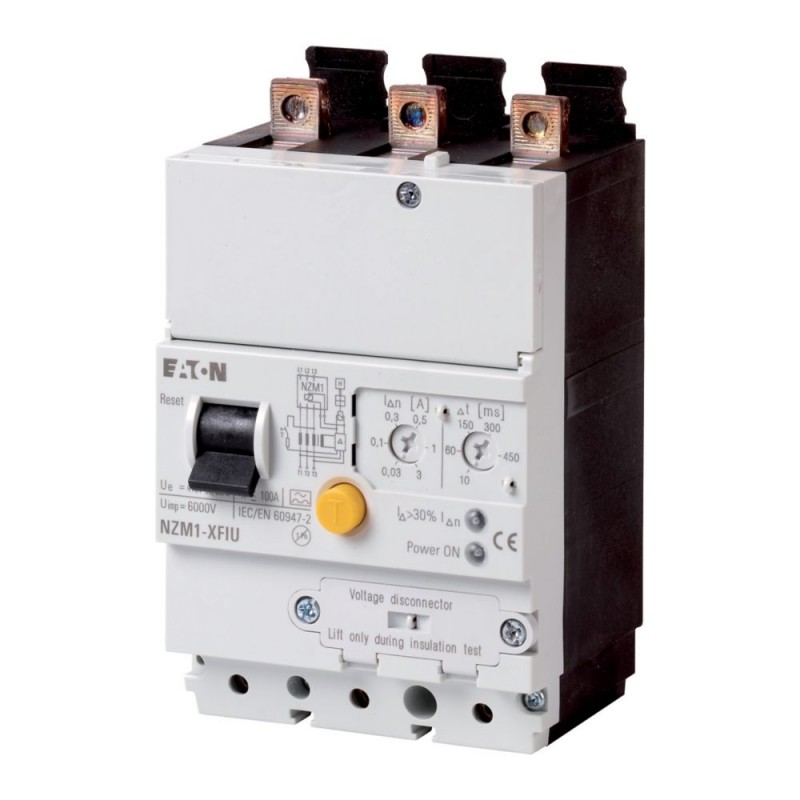

NZM1-XFIU 104611 Y7-104611 EATON ELECTRIC Detección fallo a tierra, 0.03-3A, 3P, inferior

Detección fallo a tierra, 0.03-3A, 3P, inferior

Eaton Moeller series NZM - Molded Case Circuit Breaker. Earth-fault release, 0.03-3A, 3p, bottom

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: aprobado según IEC/EN 60947-2, no aprobado por UL/CSA. Adecuado para su uso en sistemas trifásicos y monofásicos. Sensible a la corriente de pulso según el principio de equilibrio del núcleo. Para interruptores automáticos e interruptores seccionadores de 3 y 4 polos NZM1 (-4) N1 (-4) .tensión de red independiente Ue = 200 .. 415 V 50/60 Hz. A I △n = 0,03 A: tiempo de retardo t v siempre fijado a 10 ms. Mensaje de advertencia > 30 % I △n por LED amarillo . Indicación de disparo máx. 2 contactos auxiliares (HIAFI) pueden ser instalados por el usuario: N/O = M22-K01, N/C = M22-K10 se reinician mediante el botón de reinicio. Si se utiliza el contacto auxiliar indicador de disparo en el bloque de corriente de falla, los contactos N/C funcionan como un contacto N/O y el contacto N/C funciona como un contacto N/O. No se permite el doble contacto. No en combinación con una carcasa aislada o un kit de montaje del interruptor principal para el montaje en el panel lateral con soporte de montaje. NZM1-XFI... R no se puede utilizar en combinación con la cubierta inferior NZM1-XUSA. NZM1-XFI... U no en combinación con derivación o liberación de subtensión, contactos auxiliares de fabricación temprana. La capacidad nominal de corte de cortocircuito final está determinada por NZM1, NS1 instalado. Cuando se utiliza un interruptor-seccionador N1, por el fusible de reserva que se va a utilizar. Ver datos técnicos. Se puede utilizar para: NZM1, N(S)1
