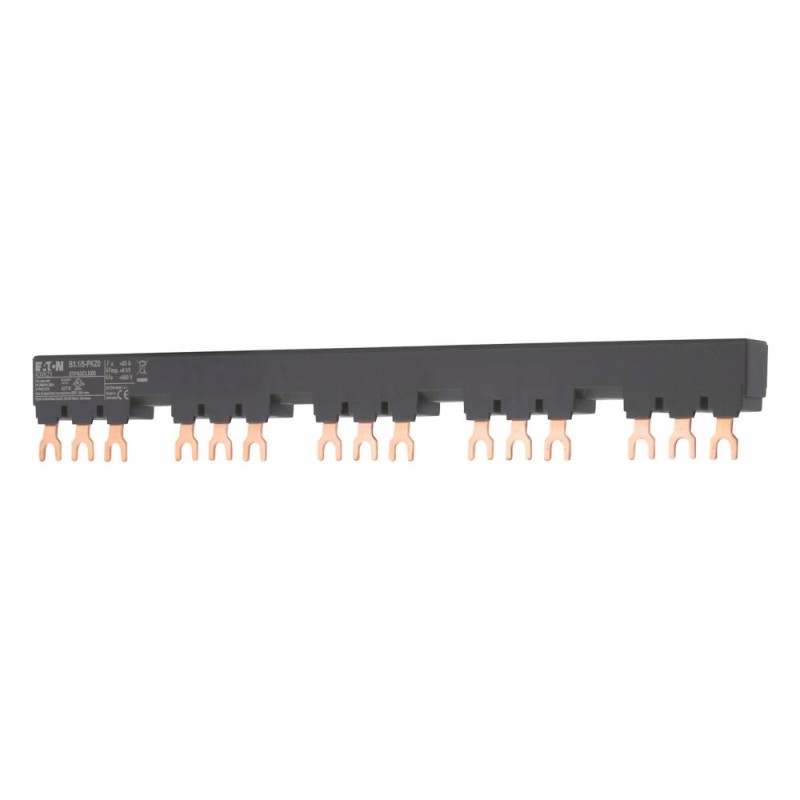

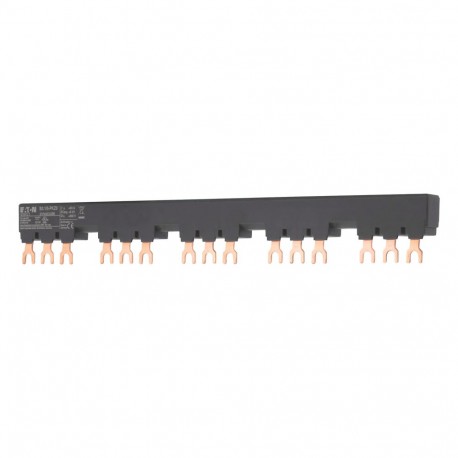

B3.1/5-PKZ0 044948 EATON MOELLER XTPAXCLKB5 Bloque de Embarrado Trifásico Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

B3.1/5-PKZ0 044948 EATON MOELLER XTPAXCLKB5 Bloque de Embarrado Trifásico

B3.1/5-PKZ0

044948

EATON - MOELLER

10

Disponible

Envío el hoy

XTPAXCLKB5 Bloque de Embarrado Trifásico

Más detalles


Interruptores Protectores Motor Guardamotores

Interruptor protector motor PKZ (Accesorios) - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

Cantidad Precio
10+$9.07
20+$8.77
30+$8.63
40+$8.54
50+$8.49
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa


Principal la realización de rutas de
Nominal soportada de impulso de voltaje
UimpV AC6000
Categoría de sobretensión/grado de contaminación
  III/3
Voltaje de operación nominal
UeV AC690
Nominal de corriente ininterrumpida
YouUn63
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn63
La disipación de calor por polo, dependiente de la corriente
PvidW2.8
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW8.4
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C55
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / Fase de embarrado (EC000215)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / Fase de embarrado ([email protected] [ACN992008])
El número de fases.
  3
Número de polos
  3
Adecuado para el número de dispositivos
  5
Cancha de dimensiones
 mm54
Sección transversal
 mm20
Longitud
 mm261
Número de separaciones modulares
  0
Calificación permanente de la actual Iu
 Un63
Tipo de conexión eléctrica
  Horquilla
Aislado

Tensión de impulso admisible
 kV6
Acondicionado nominal de corriente de corto circuito Ci
 kA0
Max. nominal tensión de funcionamiento de la Ue
 V690
Nominal de corta duración corriente asignada lcw
 kA0
Adecuado para dispositivos con N-embarrado
  No
Adecuado para dispositivos con interruptor auxiliar
  No
Aprobaciones
Normas De Producto  UL 508; CSA-C22.2 Nº 14; la norma iec60947-4-1; marcado CE
UL File No.  E36332
UL Categoría de Control No.  NLRV
Archivo CSA No.  98494
CSA Clase No.  3211-06
América Del Norte Certificación  En la lista UL, certificación CSA
Diseñado especialmente para América del Norte  No
Dimensiones
>>
