S811+N66N3S
168978
S811PLUSN66N3S
EATON-MOELLER
1

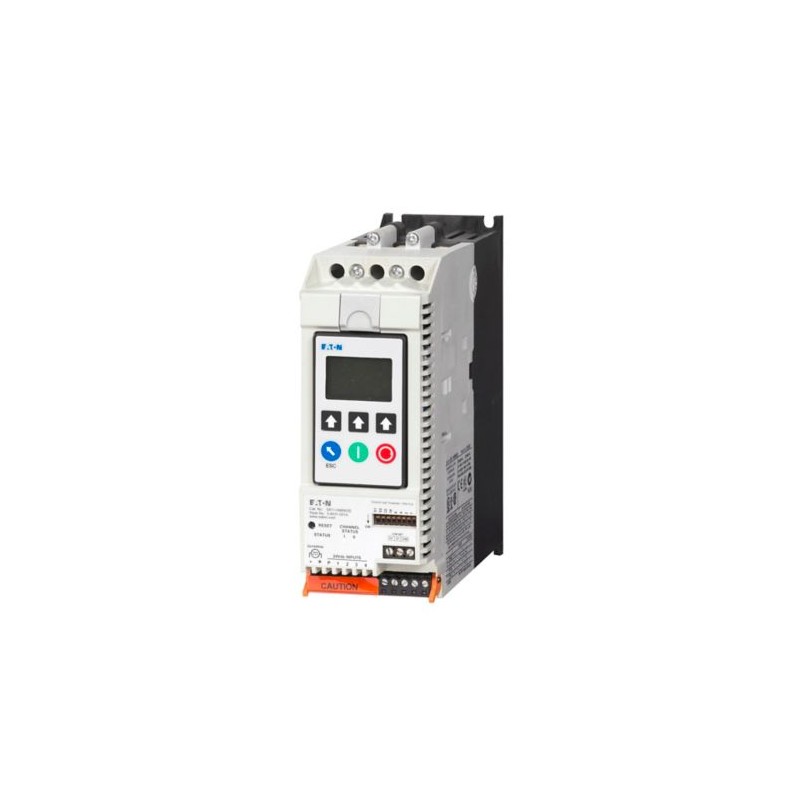

Arrancador suave
Interruptores de baja tensión > Arrancador progresivo
Arrancadores Suaves Alto Rendimiento
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Descripción | Con bypass interno contactos | ||
La función | Motor de arranque suave para tres-fase de carga, con unidad de control | ||
Tensión de alimentación de red (50/60 Hz) | ULN | V AC | 200 - 600 |
Tensión de alimentación | Us | 24 V DC | |
La tensión de Control | UC | 24 V DC | |
Asignado potencia del motor (conexión Estándar, En Línea) | |||
a 400 V, 50 Hz | P | kW | 30 |
a 460 V, 60 Hz | P | HP | 50 |
Corriente de operación nominal | |||
CA-53 | Yoe | Un | 66 |
CA-53, A-Delta | Yoe | Un | 114 |
Inicio de la clase | CLASE 10 (estrella-delta de reemplazo) CLASE 20 (pesados a partir deber de 3 x Iedurante 45 s) CLASE 30 (6 x Iedurante 30 s) | ||
Voltaje de operación nominal | Ue | 200 V 230 V 400 V 480 V 600 V | |
Conexión SmartWire-DT | no | ||
Tamaño de fotograma | N |
General | |||
Normas | IEC/EN 60947-4-2 UL 508 CSA22.2-14-1995 GB14048 | ||
Aprobaciones | CE | ||
Aprobaciones | UL CSA C-Tick CCC | ||
Climáticas de corrección | El calor húmedo, constante, IEC 60068-2-3 El calor húmedo, cíclico, IEC 60068-2-10 | ||
Temperatura ambiente | |||
La operación | °C | -30 - +50 | |
Almacenamiento | °C | -50 - +70 | |
Altitud | m | 0 - 2000 m, por encima de que cada 100 m de 0,5% de Reducción de potencia | |
Posición de montaje | Como se requiere | ||
Grado de protección | |||
Grado de Protección | IP20 (terminales IP00) | ||
Integrado | Tipo de protección IP40 puede ser alcanzado por todos lados con cubre la SS-IP20-N. | ||
Protección contra los contactos directos | De los dedos y la parte posterior de la mano a prueba de | ||
Categoría de sobretensión/grado de contaminación | II/3 | ||
Resistencia a los golpes | 15 g | ||
Nivel de interferencia de Radio (IEC/EN 55011) | Un | ||
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 25 |
Peso | kg | 2.6 | |
Principal la realización de rutas de | |||
Voltaje nominal de operación | Ue | V AC | 200 - 600 |
Frecuencia de alimentación | fLN | Hz | 50/60 |
Corriente de operación nominal | Yoe | Un | |
CA-53, A-Delta | Yoe | Un | 114 |
CA-53 | Yoe | Un | 66 |
Asignado potencia del motor (conexión Estándar, En Línea) | |||
a 230 V, 50 Hz | P | kW | 18.5 |
a 400 V, 50 Hz | P | kW | 30 |
a 500 V, 50 Hz | P | kW | 45 |
a 200 V, 60 Hz | P | HP | 20 |
a 230 V, 60 Hz | P | HP | 20 |
a 460 V, 60 Hz | P | HP | 50 |
a 600 V, 60 Hz | P | HP | 60 |
Asignado potencia del motor (conexión en triángulo) | |||
a 230 V, 50 Hz | P | kW | 30 |
a 400 V, 50 Hz | P | kW | 55 |
a 500 V, 50 Hz | P | kW | 75 |
a 230 V, 60 Hz | HP | 40 | |
a 480 V, 60 Hz | HP | 75 | |
a 600 V, 60 Hz | P | HP | 100 |
La sobrecarga de ciclo IEC/EN 60947-4-2 | |||
AC-53a | 66 a: AC-53a: 4.0 - 32: 99 - 3 | ||
Derivación interna contactos | |||
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 66 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 25 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 25 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -30 | |
Ambiente de funcionamiento temperatura máx. | °C | 50 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / motor de arranque Suave (EC000640) | |||
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / Semiconductor controlador de motor o motor de arranque suave ([email protected] [ACO300008]) | |||
El funcionamiento nominal Ie corriente a 40 °C Tu | Un | 66 | |
Voltaje nominal de funcionamiento de la Ue | V | 200 - 600 | |
Potencia nominal del motor de tres fases, en línea a 230 V | kW | 18.5 | |
Potencia nominal del motor de tres fases, en línea, a 400 V | kW | 30 | |
Potencia nominal del motor de tres fases, en el interior del delta, a 230 V | kW | 30 | |
Potencia nominal del motor de tres fases, en el interior del delta, a 400 V | kW | 55 | |
Derivación interna | Sí | ||
Con pantalla | Sí | ||
El control de par | No | ||
Nominal temperatura ambiente sin degradación | °C | 50 | |
Clasificados de control de la tensión de alimentación Us AC 50HZ | V | 0 - 0 | |
Clasificados de control de la tensión de alimentación Us AC 60HZ | V | 0 - 0 | |
Clasificados de control de la tensión de alimentación con Nosotros en DC | V | 24 - 24 | |
Voltaje tipo de accionamiento | DC | ||
Integrado de protección contra sobrecarga del motor | Sí |
Normas De Producto | IEC/EN 60947-4-2; UL 508; CSA C22.2 Nº 14; marcado CE | ||
UL File No. | E202571 | ||
UL Categoría de Control No. | NMFT | ||
Archivo CSA No. | LR 353 | ||
CSA Clase No. | 3211-06, 2411-01 | ||
América Del Norte Certificación | En la lista UL, certificación CSA | ||
Adecuado para | Circuitos, no como BCPD | ||
Max. Clasificación De Voltaje | 600 Vac | ||
Grado de Protección | IP20 con kit de |
