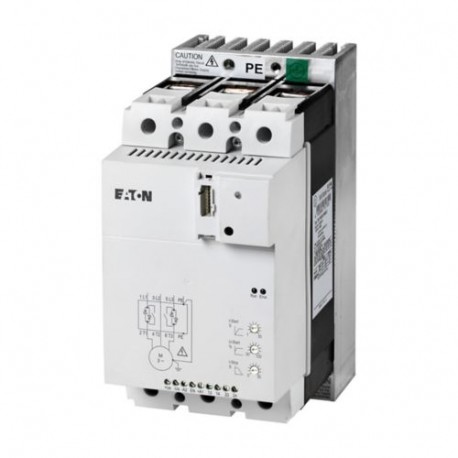

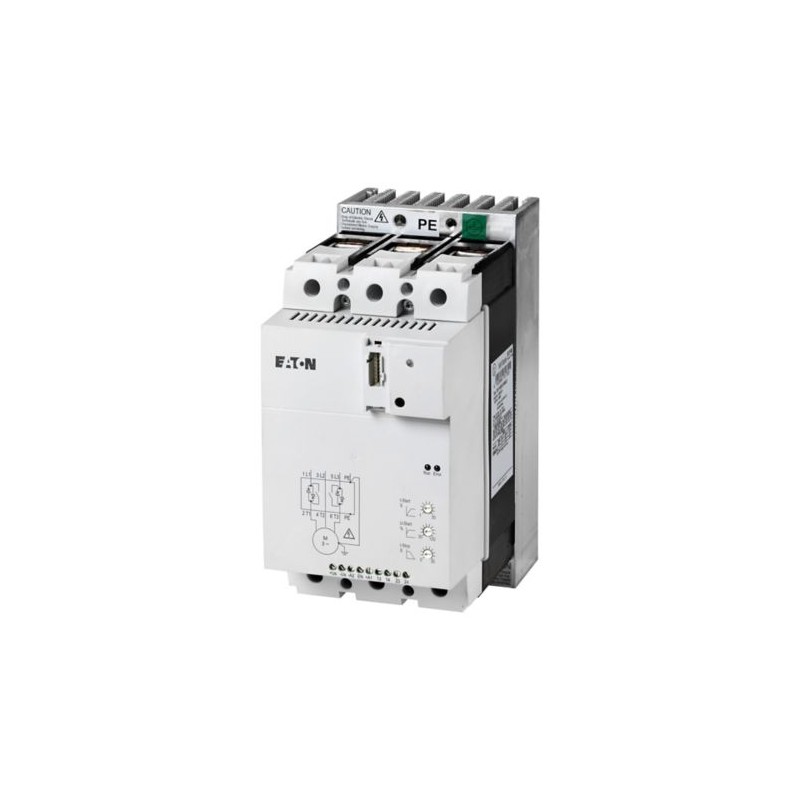

DS7-34DSX135N0-D 134957 EATON MOELLER Arrancador suave Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DS7-34DSX135N0-D 134957 EATON MOELLER Arrancador suave

DS7-34DSX135N0-D

134957

EATON - MOELLER

Disponible

Envío el hoy

Arrancador suave

Más detalles


Relés Programables Programadores

SmartWire-DT

SmartWire-DT - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  SmartWire-DT esclavo
Subrango
  SmartWire-DT arrancadores Suaves
Descripción
  Con bypass interno contactos
La función
  Los arrancadores suaves para tres-fase de carga
Tensión de alimentación de red (50/60 Hz)
ULNV AC200 - 480
Tensión de alimentación
Us 24 V DC
La tensión de Control
UC 24 V DC
Asignado potencia del motor (conexión Estándar, En Línea)

a 400 V, 50 Hz
PkW75
a 460 V, 60 Hz
PHP100
Corriente de operación nominal

CA-53
YoeUn135
Inicio de la clase
  CLASE 10 (estrella-delta de reemplazo)
CLASE 20 (pesados a partir deber de 3 x Iedurante 45 s)
Voltaje de operación nominal
Ue 200 V
230 V
400 V
480 V
Conexión SmartWire-DT

Datos técnicos
General
Normas
  IEC/EN 60947-4-2
UL 508
CSA22.2-14
Aprobaciones
  CE
Aprobaciones
  UL
CSA
C-Tick
UkrSEPRO
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambiente

La operación
na de na°C-5 - +40
hasta 60 en el 2% de reducción de potencia por Kelvin, aumento de la temperatura
Almacenamiento
na de na°C-25 - +60
Altitud
 m0 - 1000 m, por encima de que el 1% de reducción de potencia por cada 100 m , hasta 2000 m
Posición de montaje
  Vertical
Grado de protección

Grado de Protección
  IP20 (terminales IP00)
Integrado
  Tipo de protección IP40 puede ser alcanzado por todos lados con las cubiertas de la NZM gama.
Protección contra los contactos directos
  De los dedos y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
  II/2
Resistencia a los golpes
  8 g/11 ms
Resistencia a la vibración según EN 60721-3-2
  2M2
Nivel de interferencia de Radio (IEC/EN 55011)
  B
Estática de la disipación de calor, no dependiente de la corriente
PvsW24
Peso
 kg3.7
Principal la realización de rutas de
Voltaje nominal de operación
UeV AC200 - 480
Frecuencia de alimentación
fLNHz50/60
Corriente de operación nominal
YoeUn
CA-53
YoeUn135
Asignado potencia del motor (conexión Estándar, En Línea)

a 230 V, 50 Hz
PkW30
a 400 V, 50 Hz
PkW75
a 200 V, 60 Hz
PHP40
a 230 V, 60 Hz
PHP50
a 460 V, 60 Hz
PHP100
La sobrecarga de ciclo IEC/EN 60947-4-2

AC-53a
  135 a: AC-53a: 3 - 5: 75 - 10
Derivación interna contactos

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn135
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW24
Estática de la disipación de calor, no dependiente de la corriente
PvsW24
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-5
Ambiente de funcionamiento temperatura máx.
 °C40
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / motor de arranque Suave (EC000640)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / Semiconductor controlador de motor o motor de arranque suave ([email protected] [ACO300008])
El funcionamiento nominal Ie corriente a 40 °C Tu
 Un135
Voltaje nominal de funcionamiento de la Ue
 V230 - 460
Potencia nominal del motor de tres fases, en línea a 230 V
 kW30
Potencia nominal del motor de tres fases, en línea, a 400 V
 kW75
Potencia nominal del motor de tres fases, en el interior del delta, a 230 V
 kW0
Potencia nominal del motor de tres fases, en el interior del delta, a 400 V
 kW0
Derivación interna

Con pantalla
  No
El control de par
  No
Nominal temperatura ambiente sin degradación
 °C40
Clasificados de control de la tensión de alimentación Us AC 50HZ
 V0 - 0
Clasificados de control de la tensión de alimentación Us AC 60HZ
 V0 - 0
Clasificados de control de la tensión de alimentación con Nosotros en DC
 V24 - 24
Voltaje tipo de accionamiento
  DC
Integrado de protección contra sobrecarga del motor
  No
Aprobaciones
Normas De Producto  IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 marcado CE
Diseñado especialmente para América del Norte  No
Adecuado para  Circuitos
Limitación De La Corriente En El Disyuntor  No
Max. Clasificación De Voltaje  480 V
Grado de Protección  IP20; UL/CSA Tipo 1
Dimensiones
IL03902005Z Instrucciones para DS7 Arrancador Suave

>
>
>
>
>
>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-Arrancador suave DS7 con SmartWire - EATON - DS7-34DSX135N0-D - 134957English230 Kbytespdf-Arrancador suave DS7 con SmartWire - EATON - DS7-34DSX135N0-D - 134957
