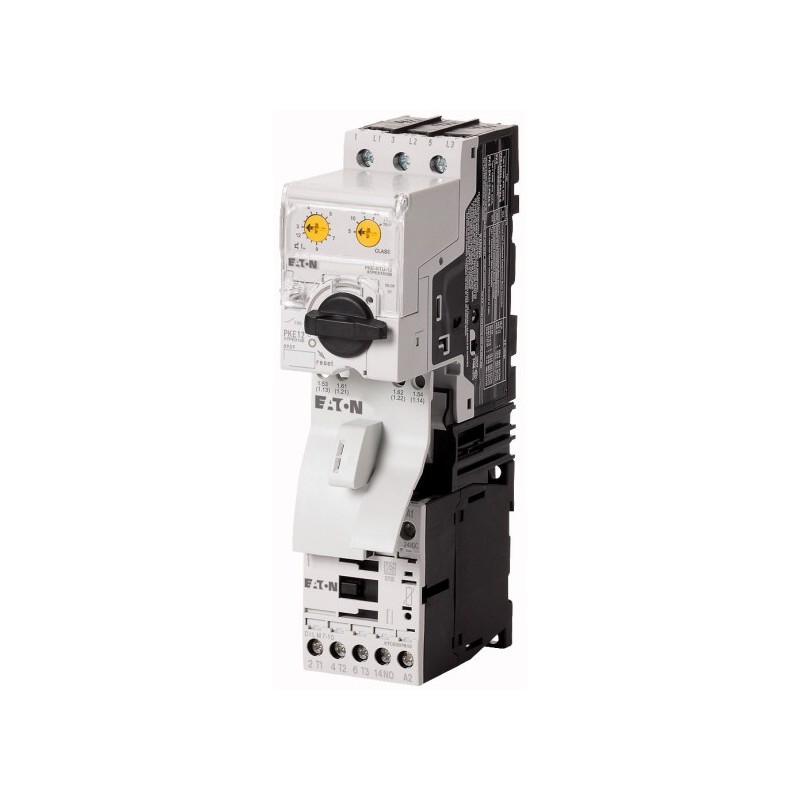

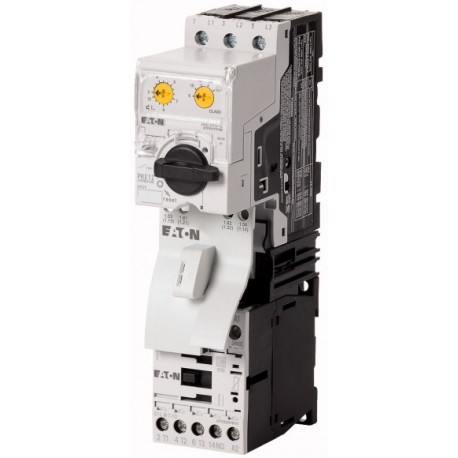

MSC-DEA-12-M7(24VDC) 121755 Y7-121755 EATON ELECTRIC Arrancador de motor directo 3-12 A 3 kW 400 V 24 V DC P..
MSC-DEA-12-M7(24VDC)
121755
Y7-121755
EATON-MOELLER
Arrancador de motor directo, 3-12 A, 3 kW, 400 V, 24 V DC , Protección
Arrancador DOL, 380 V 400 V 415 V: 3 kW, 100 kA, Ir: 3 - 12 A, Conexión a SmartWire-DT: sí, 24 V CC, CC
Arrancador DOL, Dispositivo básico: MSC, Notas: También apto para motores con clase de eficiencia IE3., Los dispositivos listos para IE3 se identifican por el logotipo en su embalaje., Potencias del motor Potencia del motor AC-3 380 V 400 V 415 V: P= 3 kW, Rango de ajuste de las liberaciones de sobrecarga: Ir= 3 - 12 A, Coordinación: Tipo de coordinación "1", Tensión de actuación: 24 V DC, DC, Normas: IEC/EN 60947-4-1, VDE 0660
Componentes industriales de baja tensión > Combinación de arrancador de motor/motor de arranque
Interruptores Protectores de Motor Electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲DOL arranque, 380 V 400 V 415 V: 3 kW, 100 kA, Ir: 3 - 12 A, Conexión SmartWire-DT: sí, 24 V DC, DC
DOL arranque, el dispositivo Básico: MSC, Notas: También es adecuado para motores con clase de eficiencia IE3., IE3-listo dispositivos se identifican por el logotipo en su embalaje., Clasificaciones del Motor potencia del Motor AC-3 380 V 400 V 415 V: P= 3 kW, gama de Ajuste de la sobrecarga de versiones: Ir= 3 - 12, de la Coordinación: Tipo de coordinación, "1", de Accionamiento tensión: 24 V DC, DC, a las Normas: IEC/EN 60947-4-1, VDE 0660
Programa de entrega
La función básica de
Arrancadores DOL (dispositivos completos)
Dispositivo básico
MSC
Notas
También es adecuado para motores con clase de eficiencia IE3.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
Conexión SmartWire-DT
sí
en conjunción con la PKE-SWD-32 SmartWire DT PKE módulo
en conjunción con la PKE-SWD-32 SmartWire DT PKE módulo
Clasificaciones del Motor
Potencia del Motor [P]AC-3380 V 400 V 415 V [P]
3 kW
Corriente de operación nominalAC-3380 V 400 V 415 V [Ie]
6.6 Una
Nominal de corriente de corto circuito 380 - 415 V [Iq]
100 kA
Rango de ajuste
Rango de ajuste de la sobrecarga de versiones
[Ir]
[Ir]3 - 12 Un
Coordinación
Tipo de coordinación "1"
Contacto secuencia
Accionamiento de tensión
24 V DC
DC
Protección del Motor, interruptores de circuito
PKE12/XTUA-12 Tipo
Contactor
DILM7-01(...) Parte no.
DOL arranque cableado conjunto
Mecánica elemento de conexión eléctrica y de contacto eléctrico del módulo de
Mecánica elemento de conexión eléctrica y de contacto eléctrico del módulo de
PKZM0-XDM12 Tipo
Notas
Los arrancadores DOL (unidades completas) consisten en una PKE motor interruptor de protección y un DILM contactor.
Con el adaptador de menos de sombrero de montaje en riel de entrantes hasta los 15, sólo el motor interruptor de protección en el top-hat tren requiere un adaptador.
Los contactores son suministrados con el soporte mecánico a través de una conexión mecánica elemento.
Control de la guía de alambre con max. 6 conductores de hasta 2,5 mm de diámetro exterior o 4 conductores de hasta 3,5 mm de diámetro externo.
La conexión del circuito principal entre PKE y contactor está establecido con contacto eléctrico de los módulos.
Cuando se utiliza DILA-XHIT... contactos auxiliares con MSC-DE-... DOL empezar, el plug-in de conectores eléctricos pueden ser removidos sin quitar el frontal de contactos auxiliares.
No se puede combinar con NHI‐E...PKZ0‐C.
El MSC-DEA... DOL arrancadores están preparados para la comunicación a través de SmartWire-DT. Para ello, la PKE-SWD-32 módulo de comunicación deben ser añadidos.
Motor de salida/corriente nominal del motor
Potencia del Motor | Corriente nominal del motor | |||||
|---|---|---|---|---|---|---|
AC-3 | ||||||
| 220 V 230 V 240 V | 380 V 400 V | 415 V | ||||
| Yoq= 100 kA | Yoq=100 kA | Yoq= 50 kA | ||||
| P | Yo | Yo | Yo | |||
| kW | Un | Un | Un | |||
| 0.75 | 3.2 | - | - | |||
| 1.1 | 4.6 | - | - | |||
| 1.5 | 6.3 | 3.6 | 3.6 | |||
| 2.2 | - | Cinco | Cinco | |||
| Tres | - | 6.6 | 6.6 |
Datos técnicos
General
Normas
IEC/EN 60947-4-1, VDE 0660
Posición de montaje
Altitud
Max. 2000 m
Temperatura ambiente
-25 - +55
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
230 - 415 V
Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
Siete
AC-4 ciclo de operaciónFlujo de corriente mínimo de veces
500 (Clase 5)
700 (Clase 10)
900 (Clase 15)
1000 (Clase 20) ms
700 (Clase 10)
900 (Clase 15)
1000 (Clase 20) ms
AC-4 ciclo de operaciónDe corte mínimo periodos
500 ms
AC-4 ciclo de operaciónNota
En la AC-4 ciclo de operación, pasando por debajo de la corriente mínima de tiempo de flujo puede causar el sobrecalentamiento de la carga (motor).
Para todas las combinaciones con un DEPARTAMENTO de bienestar social de la activación, usted no tiene que adherirse a la corriente mínima de flujo de veces y corte mínimo periodos. ms
Para todas las combinaciones con un DEPARTAMENTO de bienestar social de la activación, usted no tiene que adherirse a la corriente mínima de flujo de veces y corte mínimo periodos. ms
Datos técnicos adicionales
Motor interruptor de protección PKZM0, PKE
PKZM0 de protección del motor, interruptores de circuito, ver de protección del motor, interruptores de circuito/PKZM0 grupo de productos
DILM contactores, ver contactor de grupo de productos
DILET relé de temporización, ETR, ver contactores electrónicos relés de temporización grupo de productos
DILM contactores, ver contactor de grupo de productos
DILET relé de temporización, ETR, ver contactores electrónicos relés de temporización grupo de productos
DILM contactoresActual de la pérdida de calorActual de la pérdida de calor en la Iea la AC-3/400 V
1.32 W
El consumo de energía
DC operado [Sellado]
2.6 W
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Siete
La disipación de calor por polo, dependiente de la corriente [Pvid]
0,4 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
1.3 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2.6 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Motor de arranque/Motor de arranque de la combinación (EC001037)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / el Motor de arrancador de la combinación de [email protected] [AJZ718013])
Tipo de arrancador de motor
Directa de arranque
Con un corto circuito de liberación
Sí
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
24 - 24 V
Voltaje tipo de accionamiento
DC
El funcionamiento nominal de alimentación en AC-3, 230 V, 3 fases
1.5 kW
El funcionamiento nominal de alimentación en AC-3 A 400 V
3 kW
La potencia nominal, 460 V, 60 Hz, 3 fases
0 kW
La potencia nominal, 575 V, 60 Hz, 3 fases
0 kW
Nominal de corriente de trabajo Ie
6.6 Una
El funcionamiento nominal de corriente en AC-3 A 400 V
Siete
La sobrecarga de liberación de la configuración actual
1 - 4
Nominal condicional de la corriente de corto-circuito, tipo 1, 480 Y/277 V
0 Un
Nominal condicional de la corriente de corto-circuito, tipo 1, 600 Y/347 V
0 Un
Nominal condicional de la corriente de corto-circuito, tipo 2, 230 V
0 Un
Nominal condicional de la corriente de corto-circuito, tipo 2, 400 V
0 Un
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Uno
La temperatura ambiente, el límite superior de funcionamiento
60 °C
Compensación de temperatura protección contra sobrecarga
Sí
La liberación de la clase
Ajustable
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Tipo de conexión eléctrica para auxiliar y de control de circuito de corriente
Tornillo de conexión
Montaje en riel posible
Sí
Con transformador
No
Número de puestos de mando en la
Cero
Adecuado para parada de emergencia
No
Coordinación de clase a según IEC 60947-4-3
Clase 1
Número de luces indicadoras
Cero
Reseteo posible
No
Con fusible
No
Grado de protección (IP)
IP20
Grado de protección (NEMA)
Otros
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Ancho
45 mm
Altura
198 mm
Profundidad
102 mm
Dimensiones
| Característica | Valor |
|---|---|
| Tipo de arrancador de motor (EF009598) | Direct online starter (DOL) |
| Con liberación de cortocircuito (EF006691) | true |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 0 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 0 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | DC |
| Potencia asignada de empleo con AC-3, 230 V, trifásica (EF009599) | 1.5 kW |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 3 kW |
| Potencia asignada, 460 V, 60 Hz, trifásica (EF009600) | 0 kW |
| Potencia asignada, 575 V, 60 Hz, trifásica (EF009601) | 0 kW |
| Corriente nominal de funcionamiento Ie (EF001443) | 6.6 A |
| Intensidad asignada de empleo con AC-3, 400 V (EF009602) | 7 A |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1 A |
| Corriente condicional asignada de cortocircuito, tipo 1, 480 Y/277 V (EF009607) | 0 A |
| Corriente condicional asignada de cortocircuito, tipo 1, 600 Y/347 V (EF009608) | 0 A |
| Corriente condicional asignada de cortocircuito, tipo 2, 230V (EF009606) | 0 A |
| Corriente condicional asignada de cortocircuito, tipo 2, 400V (EF009605) | 100 A |
| Consumo de energía (EF000346) | None W |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Temperatura ambiente, límite superior sin restricciones (EF009603) | 55 °C |
| Protección contra sobrecargas, termocompensada (EF009604) | true |
| Clase de disparo (EF006668) | Adjustable |
| Tipo de conexión del circuito de corriente principal (EF006819) | Screw connection |
| Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) | Screw connection |
| Montaje en carril posible (EF003972) | false |
| Con transformador (EF000278) | false |
| Número de puestos de mando (EF001372) | 0 |
| Apto para parada de emergencia (EF001433) | false |
| Tipo de clasificación según IEC 60947-4-3 (EF012390) | Class 1 |
| Número de luces indicadoras (EF001965) | 0 |
| Reinicio externo posible (EF003426) | false |
| Con fusible (EF006693) | false |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Other |
| Soporta el protocolo TCP/IP (EF003050) | false |
| Soporta el protocolo PROFIBUS (EF003052) | false |
| Soporta el protocolo CAN (EF003053) | false |
| Soporta el protocolo INTERBUS (EF003054) | false |
| Soporta el protocolo ASI (EF003051) | false |
| Soporta el protocolo Modbus (EF003057) | false |
| Soporta el protocolo de autopista de datos (EF003058) | false |
| Soporta el protocolo DeviceNet (EF003059) | false |
| Soporta el protocolo SUCONET (EF003060) | false |
| Soporta el protocolo LON (EF003017) | false |
| Soporta el protocolo PROFINET IO (EF007525) | false |
| Soporta el protocolo PROFINET CBA (EF007524) | false |
| Soporta el protocolo SERCOS (EF006657) | false |
| Soporta el protocolo Foundation Fieldbus (EF007522) | false |
| Soporta el protocolo Ethernet/IP (EF007521) | false |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | false |
| Soporta el protocolo DeviceNet Safety (EF007520) | false |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | false |
| Soporta el protocolo PROFIsafe (EF007526) | false |
| Soporta el protocolo SafetyBUS p (EF007527) | false |
| Soporta el protocolo para otros sistemas bus (EF003062) | true |
| Anchura (EF000008) | 45 mm |
| Altura (EF000040) | 198 mm |
| Profundidad (EF000049) | 102 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
