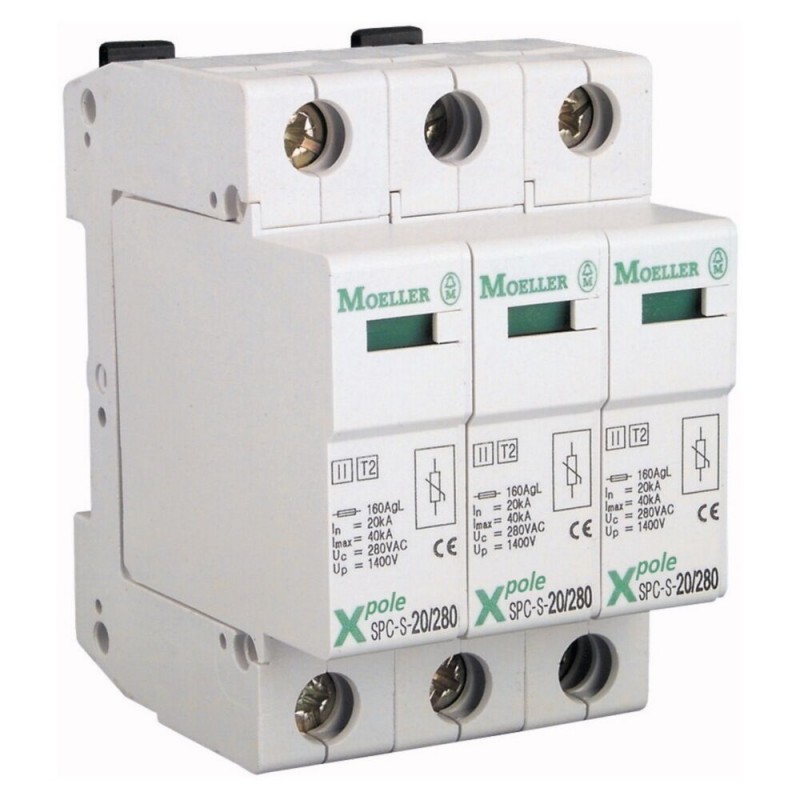

SPC-S-20/460/1 248184 XTCE170G00T EATON ELECTRIC Aparamenta Modular Industrial Xpole
SPC-S-20/460/1
248184
XTCE170G00T
EATON-MOELLER
Aparamenta Modular Industrial Xpole
Descargador de sobretensiones enchufable 460VA 1X20kA 1 polo: aplicado de acuerdo con IEC60364-5-53 cláusula 534 Para la protección de sistemas de consumo
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
Inicio > EATON - MOELLER series
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Contactor 3p, 90kW/400V/AC3
Alternativa De Catálogo No.
XTCE170G00T
EL-Nummer (Noruega)
Cuatro millones cien treinta mil cuatrocientos veintidos
Contactor de Aplicación: Contactores para Motores, Contactores hasta 170 A, 3 polos, categoría de Utilización: AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia, NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento, AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta, técnica de Conexión: terminales de Tornillo, Notas: No apto para motores con clase de eficiencia IE3., Número de polos: 3 polos, corriente de operación Nominal AC-3 380 V 400 V: Ie= 170 A, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith =Ie= 225 A, cerrado: Ith= 166 A, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, 1 polo abierto: Ith= 460 A, cerrado: Ith= 415 A, Max. clasificación de motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 52 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 96 kW, Max. clasificación de motores trifásicos, 50 - 60 Hz CA-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Puede ser combinado con contacto auxiliar: DILM150-XHI(V).., DILM1000-XHI(V).., Instrucciones: Contactos EN 50 012., integrado supresor de circuito de accionamiento de la electrónica, Observar eléctrica de vida., Tensión AC/DC: corriente ALTERNA
Programa de entrega
Gama de productos
Contactores
Aplicación
Contactores para Motores
Subrango
Los contactores de hasta 170 A, 3 polos
Categoría de utilización
AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia
NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento
AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta
NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento
AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta
Notas
No es adecuado para motores con clase de eficiencia IE3.
Técnica de conexión
Terminales de tornillo
Número de polos
De 3 polos
Corriente de operación nominal
AC-3380 V 400 V [Ie]
170 Una
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 40 °C [Ith=Yoe]
225 Un
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hzcerrado [Ith]
166 Un
AC-1Convencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
460 a
AC-1Convencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
415 Un
Max. clasificación de motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
52 kW
AC-3380 V 400 V [P]
90 kW
AC-3660 V 690 V [P]
96 kW
AC-4220 V 230 V [P]
20 kW
AC-4380 V 400 V [P]
33 kW
AC-4660 V 690 V [P]
48 kW
Contacto secuencia
Instrucciones
Contactos EN 50 012.
integrado supresor de circuito de accionamiento de la electrónica
Observar eléctrica de la esperanza de vida.
integrado supresor de circuito de accionamiento de la electrónica
Observar eléctrica de la esperanza de vida.
Puede ser combinado con contacto auxiliar
DILM150-XHI(V)..
DILM1000-XHI(V)..
DILM1000-XHI(V)..
Accionamiento de tensión
RAC 24: 24 V, 50/60 Hz
Voltaje de AC/DC
Operación con CA
Conexión SmartWire-DT
no
Datos técnicos
General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
La esperanza de vida, mecánicaAC operados [Operaciones]
10 x 10Seis
La frecuencia de operación, mecánicaAC operados [Operaciones/h]
Tres mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +60 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Temperatura ambienteAlmacenamiento
- 40 - 80 °C
Posición de montaje
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos principalesN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/S de contacto
7 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/C contacto
5 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) cuando la mesa montadaLa mitad sinusoidal de choque, de 10 msContactos principalesN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) cuando la mesa montadaLa mitad sinusoidal de choque, de 10 msContactos auxiliaresN/S de contacto
7 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) cuando la mesa montadaLa mitad sinusoidal de choque, de 10 msContactos auxiliaresN/C contacto
5 g
Grado de Protección
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
PesoAC operados
2.25 kg
Tornillo terminales del conectorCapacidad del Terminal de cable principalFlexible con el casquillo
1 x (10 - 95)
2 x (10 - 70) mmDos
2 x (10 - 70) mmDos
Tornillo terminales del conectorCapacidad del Terminal de cable principalCadena
1 x (16 - 95)
2 x (16 - 70) mmDos
2 x (16 - 70) mmDos
Tornillo terminales del conectorCapacidad del Terminal de cable principalSólido o trenzado
solo 8...3/0, doble 8...2/0 AWG
Tornillo terminales del conectorCapacidad del Terminal de cable principalConductor plano [Lamellenzahl x Breite x Dicke ]
2 x (6 x 16 x 0,8) mm
Tornillo terminales del conectorCapacidad del Terminal de cable principalPelar longitud
24 mm
Tornillo terminales del conectorCapacidad del Terminal de cable principalTerminal de tornillo
M10
Tornillo terminales del conectorCapacidad del Terminal de cable principalPar de apriete
14 Nm
Tornillo terminales del conectorCapacidad del Terminal de cable principalHerramientaHexágono de cabeza de llave [SW]
5 mm
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesSólido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDos
2 x (0.75 - 2.5) mmDos
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
2 x (0.75 - 2.5) mmDos
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesSólido o trenzado
18 - 14 AWG
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesPelar longitud
10 mm
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesTerminal de tornillo
M3.5
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesPar de apriete
1.2 Nm
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesHerramientaDestornillador Pozidriv
2 Tamaño de la
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesHerramientaDestornillador estándar
0.8 x 5.5
1 x 6 mm
1 x 6 mm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
690 V CA
Aislamiento de seguridad según EN 61140entre bobina y contactos
690 V CA
Aislamiento de seguridad según EN 61140entre los contactos
690 V CA
La capacidad de fabricación (p.f. IEC/EN 60947) [Hasta 690 V]
2100 a
Capacidad de ruptura220 V 230 V
Mil quinientos
Capacidad de ruptura380 V 400 V
Mil quinientos
Capacidad de ruptura500 V
Mil quinientos
Capacidad de ruptura660 V 690 V
1320 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "2" coordinación400 V [gG/gL 500 V]
250 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "2" coordinación690 V [gG/gL 690 V]
250 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "1" coordinación400 V [gG/gL 500 V]
250 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "1" coordinación690 V [gG/gL 690 V]
250 Un
CA
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 40 °C [Ith=Yoe]
225 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 50 °C [Ith=Yoe]
Doscientos
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 55 °C [Ith=Yoe]
190 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 60 °C [Ith=Yoe]
185 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hzcerrado [Ith]
166 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
460 a
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
415 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
170 Una
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz240 V [Ie]
170 Una
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
170 Una
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz415 V [Ie]
170 Una
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz440V [Ie]
170 Una
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz500 V [Ie]
170 Una
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
100 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
170 Una
AC-3Potencia del Motor [P]220 V 230 V [P]
52 kW
AC-3Potencia del Motor [P]240V [P]
57 kW
AC-3Potencia del Motor [P]380 V 400 V [P]
90 kW
AC-3Potencia del Motor [P]415 V [P]
100 kW
AC-3Potencia del Motor [P]440 V [P]
105 kW
AC-3Potencia del Motor [P]500 V [P]
120 kW
AC-3Potencia del Motor [P]660 V 690 V [P]
96 kW
AC-4Abierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
Sesenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz240 V [Ie]
Sesenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
Sesenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz415 V [Ie]
Sesenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz440 V [Ie]
Sesenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz500 V [Ie]
Sesenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
50 Un
AC-4Potencia del Motor [P]220 V 230 V [P]
20 kW
AC-4Potencia del Motor [P]240 V [P]
22 kW
AC-4Potencia del Motor [P]380 V 400 V [P]
33 kW
AC-4Potencia del Motor [P]415 V [P]
39 kW
AC-4Potencia del Motor [P]440 V [P]
41 kW
AC-4Potencia del Motor [P]500 V [P]
47 kW
AC-4Potencia del Motor [P]660 V 690 V [P]
48 kW
DC
Corriente de operación nominal, abrirDC-160 V [Ie]
160 Una
Corriente de operación nominal, abrirDC-1110 V [Ie]
160 Una
Corriente de operación nominal, abrirDC-1220 V [Ie]
Noventa
Actual de la pérdida de calor
3 polos, en la Ith(60°)
48.7 W
Actual de la pérdida de calor en la Iea la AC-3/400 V
41.1 W
La impedancia por polo
0.6 mΩ
Imán de los sistemas de
Tolerancia de tensiónAC operados [Pick-up]
0.8 - 1.15 x Uc
Tolerancia de tensiónCaída de voltaje AC operados [abandono]
0.25 - 0.6 x Uc
El consumo de energía de la bobina en frío y 1.0 x US50 Hz [Pick-up]
180 VA
El consumo de energía de la bobina en frío y 1.0 x US50 Hz [Sellado]
3.1 VA
El consumo de energía de la bobina en frío y 1.0 x US50 Hz [Sellado]
2.3 W
El consumo de energía de la bobina en frío y 1.0 x US60 Hz [Pick-up]
170 VA
El consumo de energía de la bobina en frío y 1.0 x US60 Hz [Sellado]
3.1 VA
El consumo de energía de la bobina en frío y 1.0 x US60 Hz [Sellado]
2.3 W
Factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesAC operadosEl cierre de retraso
28 - 33 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesAC operadosRetardo de apertura
35 - 41 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Tiempo de arco
15 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Permisible de corriente residual con la actuación de A1 - A2 por la electrónica (con 0 de la señal).
≦ 1 mA
Compatibilidad electromagnética (EMC)
Emite interferencias
EN 60947-1
Inmunidad a interferencias
EN 60947-1
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V
208 V
208 V
50 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases230 V
240 V
240 V
60 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases460 V
480 V
480 V
125 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases575 V
600 V
600 V
125 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase115 V
120 V
120 V
10 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase230 V
240 V
240 V
30 HP
Capacidad de conmutaciónLa máxima potencia del motorDe uso General
225 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
10 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
Seiscientos
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
Seiscientos
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (fusible)
30/100 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. Fusible
300/300 Clase J A
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (CB)
65 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. CB
250 Un
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (fusible)
30/100 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. Fusible
300/600 Clase J A
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (CB)
30 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. CB
Trescientos cinquenta
De Propósito Especial De CalificacionesEléctrica De Las Lámparas De Descarga (Lastre)480V 60Hz 3phase, 277V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesEléctrica De Las Lámparas De Descarga (Lastre)600 V 60 hz 3phase, 347V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesLas Lámparas Incandescentes (De Tungsteno)480V 60Hz 3phase, 277V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesLas Lámparas Incandescentes (De Tungsteno)600 V 60 hz 3phase, 347V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire480V 60Hz 3phase, 277V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire600 V 60 hz 3phase, 347V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)LRA 480V 60Hz 3phase
540 a
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)FLA 480V 60Hz 3phase
Noventa
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)LRA 600 V 60 hz 3phase
540 a
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)FLA 600 V 60 hz 3phase
Noventa
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)LRA 480V 60Hz 3phase
1020 Un
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)FLA 480V 60Hz 3phase
170 Una
De Propósito Especial De CalificacionesEl Control De Ascensor60Hz 200V 3phase
30 HP
De Propósito Especial De CalificacionesEl Control De Ascensor60Hz 200V 3phase
92 Un
De Propósito Especial De CalificacionesEl Control De Ascensor240V 60Hz 3phase
40 HP
De Propósito Especial De CalificacionesEl Control De Ascensor240V 60Hz 3phase
104 Un
De Propósito Especial De CalificacionesEl Control De Ascensor480V 60Hz 3phase
75 HP
De Propósito Especial De CalificacionesEl Control De Ascensor480V 60Hz 3phase
96 Un
De Propósito Especial De CalificacionesEl Control De Ascensor600 V 60 hz 3phase
100 HP
De Propósito Especial De CalificacionesEl Control De Ascensor600 V 60 hz 3phase
99,
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
170 Una
La disipación de calor por polo, dependiente de la corriente [Pvid]
13.7 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
41.1 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2.3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / contactor de Potencia, interruptores de corriente ALTERNA (EC000066)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / contactor de Potencia, interruptores de corriente ALTERNA ([email protected] [AAB718015])
Clasificados de control de la tensión de alimentación Us AC 50HZ
24 - 24 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
24 - 24 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Voltaje tipo de accionamiento
CA
El funcionamiento nominal actual de la Ie en AC-1, 400 V
225 Un
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
170 Una
El funcionamiento nominal de alimentación en AC-3 A 400 V
90 kW
El funcionamiento nominal actual de la Ie en AC-4, 400 V
Sesenta y cinco
El funcionamiento nominal de alimentación en AC-4, 400 V
33 kW
El funcionamiento nominal de alimentación NEMA
93 kW
Modular versión
No
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos normalmente cerrados como contacto principal
Cero
Número de contactos principales como contacto normalmente abierto
Tres
Aprobaciones
Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29096
UL Categoría de Control No.
NLDX
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2411-03, 3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Características
Accesorios
1: relé de Sobrecarga
2: Supresor de
3: contacto Auxiliar módulos
2: Supresor de
3: contacto Auxiliar módulos
Lado de montaje de contactos auxiliares
las variantes posibles en contacto auxiliar módulo de opciones de montaje
en el lateral: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Curva característica
De jaula de ardilla motor
Características de funcionamiento
Partida:desde el reposo
Parar:después de alcanzar la plena ejecución de la velocidad
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 1 x corriente nominal del motor
Categoría de utilización
100 % AC-3
Aplicaciones típicas
Compresores
Ascensores
Mezcladores
Bombas
Escaleras mecánicas
Agitadores
Los Fans
Cintas transportadoras
Centrifugadoras
Bisagra solapas
De cangilones elevadores
El sistema de aire acondicionado
General de unidades en la fabricación de máquinas de procesamiento y
Características de funcionamiento
Partida:desde el reposo
Parar:después de alcanzar la plena ejecución de la velocidad
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 1 x corriente nominal del motor
Categoría de utilización
100 % AC-3
Aplicaciones típicas
Compresores
Ascensores
Mezcladores
Bombas
Escaleras mecánicas
Agitadores
Los Fans
Cintas transportadoras
Centrifugadoras
Bisagra solapas
De cangilones elevadores
El sistema de aire acondicionado
General de unidades en la fabricación de máquinas de procesamiento y
Curva característica
Extrema servicio de conmutación
De jaula de ardilla motor
Características de funcionamiento
Avanza poco a poco, de conectar, de revertir la
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 6 x corriente nominal del motor
Categoría de utilización
100 % AC-4
Aplicaciones típicas
Prensas de impresión
Alambre de dibujo de máquinas
Centrifugadoras
Especiales unidades para la fabricación de máquinas de procesamiento y
De jaula de ardilla motor
Características de funcionamiento
Avanza poco a poco, de conectar, de revertir la
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 6 x corriente nominal del motor
Categoría de utilización
100 % AC-4
Aplicaciones típicas
Prensas de impresión
Alambre de dibujo de máquinas
Centrifugadoras
Especiales unidades para la fabricación de máquinas de procesamiento y
Curva característica
De conmutación condiciones de no-motor de los consumidores, de 3 polos, 4 polos
Características de funcionamiento
No inductivas y ligeramente cargas inductivas
Características eléctricas
Interruptor de encendido: 1 x corriente de operación nominal
Apagar: 1 x corriente de operación nominal
Categoría de utilización
100 % AC-1
Ejemplos típicos de aplicación
Calor eléctrico
Características de funcionamiento
No inductivas y ligeramente cargas inductivas
Características eléctricas
Interruptor de encendido: 1 x corriente de operación nominal
Apagar: 1 x corriente de operación nominal
Categoría de utilización
100 % AC-1
Ejemplos típicos de aplicación
Calor eléctrico
Dimensiones
Contactor con contactos auxiliares módulo
distancia en el lado para puesta a tierra de partes: 10 mm
DILM80...DILM170
DILMC80...DILMC150
DILMF80...DILMF150
DILMC80...DILMC150
DILMF80...DILMF150
| Característica | Valor |
|---|---|
| Tipo de red CC (EF009926) | No |
| Tipo de red IT (EF009927) | No |
| Tipo de red TN (EF009928) | No |
| Tipo de red TN-C (EF009929) | No |
| Tipo de red TN-C-S (EF009933) | No |
| Tipo de red TN-S (EF009930) | No |
| Tipo de red TT (EF009931) | No |
| Tipo de red: otros (EF009932) | No |
| Protección contra cortocircuitos integrada (EF016000) | No |
| Fusible de respaldo integrado (EF008797) | No |
| Sin corriente de fuga (EF016002) | No |
| Con contacto de telecomunicación (EF000422) | No |
| Clase de prueba tipo 2 (EF004230) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
