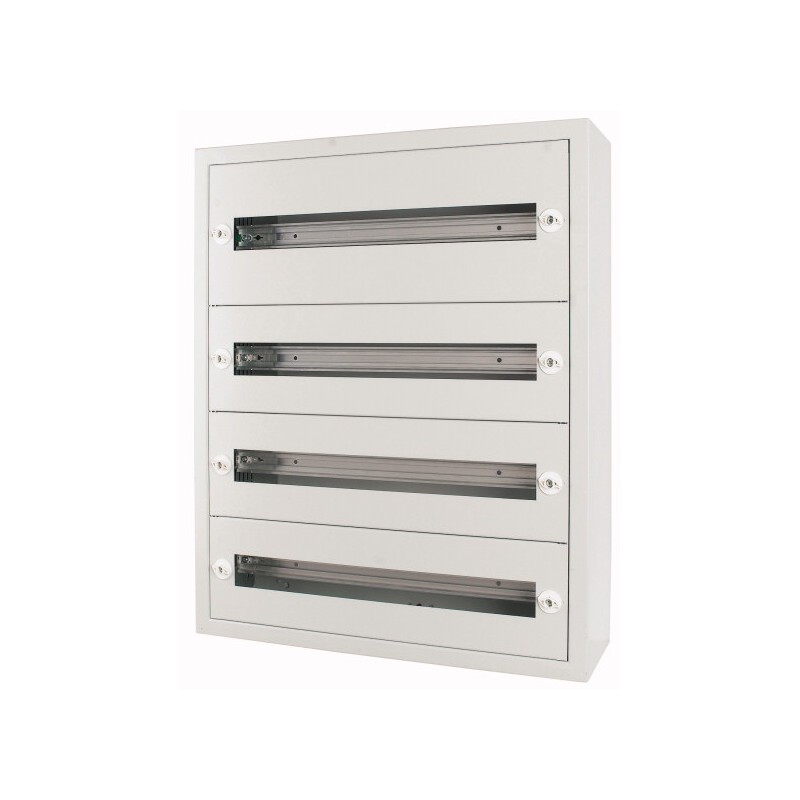

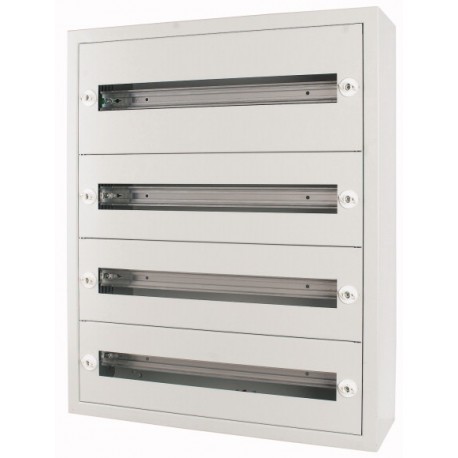

CVM 144-ITF (770552) 70006425 EATON ELECTRIC Aparamenta Modular Industrial  Xpole Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CVM 144-ITF (770552) 70006425 EATON ELECTRIC Aparamenta Modular Industrial  Xpole

CVM 144-ITF (770552)

70006425

EATON-MOELLER

Aparamenta Modular Industrial  Xpole

Más detalles


Inicio > EATON - MOELLER series

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Servicio de tableros de distribución con montaje en rack 144 de la UB, Pr = 573 x 1200 x 175 mm
Conforme al estándar "máscara" de la placa de distribución, incluyendo el montaje de rack, IP30, BP-MN-MES, ancho de 573 mm, fuera de la altura de 1200 mm, placa frontal de la altura de 1150 mm, profundidad de 175 mm, con RSU de la asamblea, con montaje en rack con hoja de acero placas frontales, 6 filas de 6 x 24 = 144 de la UB, la parte superior de ajuste de la placa de inserción, soldado a placa de distribución de
[

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
62 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
60 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
58 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
123 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
120 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
117 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica a los cerramientos sin levantar el sida.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK07
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP30
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
< 0,1 Ω; cumple con la norma de producto requisitos.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 440 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
4 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
No se aplica a las cubiertas de metal.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.
,

Datos técnicos ETIM 7.0

Gabinete de recintos (EG000011) / Gabinete/armario de distribución (vacío) (EC000261)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, gabinete Eléctrico, la vivienda, el rack / gabinete Eléctrico (vacío) / armario Eléctrico ([email protected] [AGZ056016])
Ancho
585 mm
Altura
1210 mm
Profundidad
185 mm
Material
De acero
La calidad de los materiales
Otros
El acabado de la superficie
La capa del polvo
Color
Gris
RAL-número de
Siete mil treinta y cinco
Con placa de montaje
No
Placa de montaje ajustable en profundidad
No
Número de bloqueos
Cero
Instalación de suelo posible
Sí
La pared de fijación posible
No
La pared de construir en
No
Poste de fijación
No
Paredes
Sí
Número de puertas
Cero
Adecuado para la métrica de montaje
No
Conveniente para al aire libre de set-up
No
En el tejado
No
EMC-versión
No
Con puerta de cristal
No
Con la ventilación de la puerta
No
Con la parte trasera de la puerta
No
La resistencia al impacto
IK08
Grado de protección (IP)
IP30
Grado de protección (NEMA)
-
]

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
