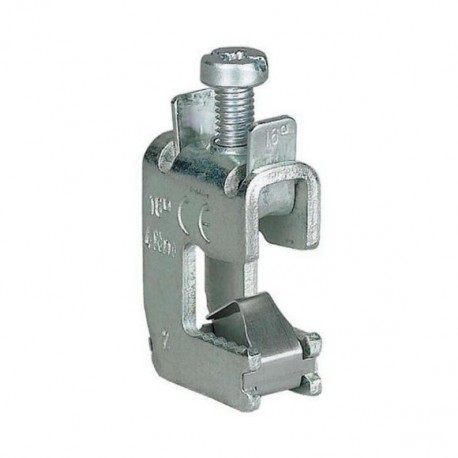

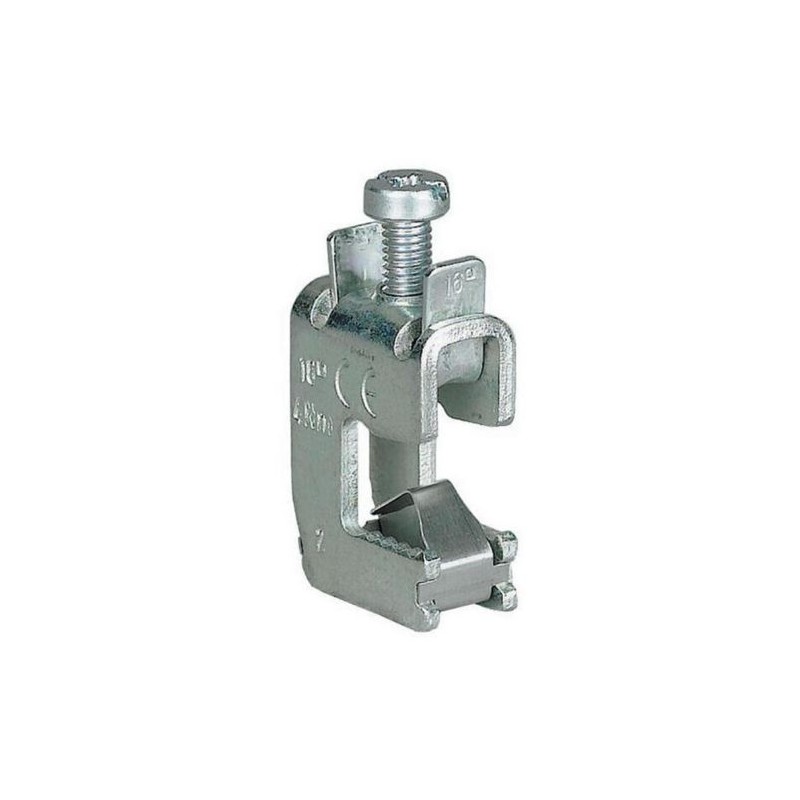

AKU16/10 107191 Y7-107191 EATON ELECTRIC Terminal 1.5-16mm², 10 mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AKU16/10 107191 Y7-107191 EATON ELECTRIC Terminal 1.5-16mm², 10 mm

AKU16/10

107191

Y7-107191

EATON-MOELLER

100

Terminal 1.5-16mm², 10 mm

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Conductor connection terminal 1.5-16mm², 10 mm

Terminal de conexión de conductor universal, 1,5-16 mm² AWG 14-AWG 6., terminado directamente, 8x6x0,5, 180A, se puede utilizar para todas las barras colectoras planas de 10 mm de grosor, ancho = 11,5 mm, espacio de terminación WxH = 7,5x7,5 mm, con resorte de retención integrado, con cámara de terminal abierta y tornillo de fijación cautivo, se puede utilizar para SASY60i, SASY185i

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $198.40
Precio unitario: $1.98
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107191
EAN
4015081069545
Product Length/Depth
12 mm
Product Height
25 mm
Product Width
23 mm
Product Weight
0.021 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E307559)
IEC 60439-1
CSA-C22.2 No. 14
UL508A
CSA (File No. 236217)
CE marking
North America (UL listed, CSA certified)
UL (Category Control Number NMTR2, NMTR8)
CSA (Class No. 3211-37)
Model Code
AKU16/10

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
180 A
Rated operational current
180 A
Rated operational current (Ie) - max
180 A

Technical data - mechanical

Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Busbar thickness - min
10 mm
Busbar thickness - max
10 mm
Busbar width - min
0 mm
Busbar width - max
0 mm
Terminal contact area
7.5 mm x 7.5 mm
Terminal capacity (conductor)
AWG 14 - AWG 6
1.5 mm² - 16 mm²
6 mm x 0.5 mm (8x)
Conductor cross section - max
16 mm²
Width clamp
11.5 mm

Additional information

Functions
Connections
Current limiting circuit breaker, refer to approbation report
Universal conductor connection terminal
Special features
With integrated retaining spring, open terminal chamber and captive terminal screw
Suitable for
Strip conductor connection
Flat rail
Round conductor connection
Sector conductor connection
Used with
All 10 mm thick flat busbars
Feeder circuits
Connection
Compact system
60 mm system
185 mm system

ETIM for 107191 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 10 mm
Anchura de las barras colectoras (EF007219) 0 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 11.5 mm
Sección máxima de conductor (EF004969) 16 mm²
Corriente de funcionamiento nominal máx. (EF007356) 180 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) Sí
Apto para la conexión de conductor de cinta (EF007242) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
