> EATON - MOELLER series>Interruptores Protectores de Motor>BBA0-25/2TS 101481 Y7-101481 ELECTRIC Adaptador de embarrado 45 mm 25 A 2 TS
ANUNCIAR
Anterior producto Siguiente producto

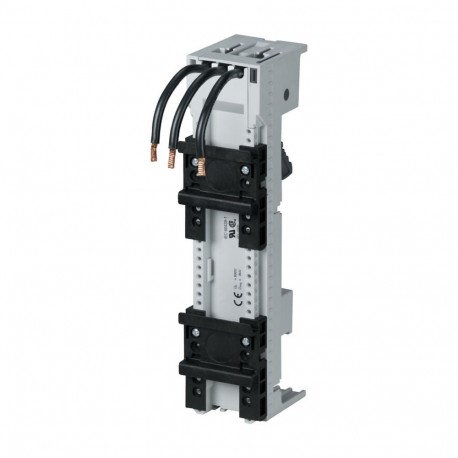

BBA0-25/2TS 101481 Y7-101481 EATON ELECTRIC Adaptador de embarrado 45 mm 25 A 2 TS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BBA0-25/2TS 101481 Y7-101481 EATON ELECTRIC Adaptador de embarrado 45 mm 25 A 2 TS

BBA0-25/2TS

101481

Y7-101481

EATON-MOELLER

4

Adaptador de embarrado, 45 mm, 25 A, 2 TS

Eaton Moeller® series BBA Busbar adapter, 45 mm, 25 A, DIN rail: 2

Adaptador de barra colectora de 45 mm para sistema de barra colectora de 60 mm, dos rieles de montaje, tres cables prefabricados (AWG12/4 milímetros cuadrados) para la conexión del dispositivo de conmutación, se puede usar universalmente, los rieles de montaje se pueden mover dentro de una rejilla de 1,25 mm, corriente nominal de funcionamiento: 25A

Más detalles


Componentes industriales de baja tensión > Adaptador de barra colectora

Interruptores Protectores de Motor

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $133.58
Precio unitario: $33.39
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series BBA Accessory Busbar adapter
Catalog Number
101481
EAN
4015081014019
Product Length/Depth
200 mm
Product Height
73 mm
Product Width
45 mm
Product Weight
0.282 kg
Certifications
UL 508A
UL
Certified by UL for use in Canada
CSA-C22.2 No. 14
IEC60439-1
UL Category Control No.: NMTR; NMTR7
UL 508
UL File No.: E300273
CE
Model Code
BBA0-25/2TS

Product specifications

Special features
Terminal capacity: 4 mm² (AWG 12)
Type
Voltage rating (UL CSA 13)
600 V AC, UL/CSA
Adapter width
45 mm
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Busbar distance
60 mm
Busbar thickness - max
10 mm
Busbar thickness - min
5 mm
Nominal current
25 A
Number of DIN rails
2
Rail width
35 mm
Voltage rating at AC
690 V
Electric connection type
3 conductors AWG 12
Heat dissipation per pole, current-dependent Pvid
0 W
Static heat dissipation, non-current-dependent Pvs
0 W
Equipment heat dissipation, current-dependent Pvid
1.9 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
Mounting rail armament
2 mounting rails
Rated operation current (Ie)
25 A

ETIM for 101481 Interruptores de baja tensión (EC001531)
Característica Valor
Montaje en carril (EF003700) 2 carriles de montaje
Ejecución de la conexión eléctrica (EF003961) 3 conductores AWG 12
Corriente nominal In (EF008250) 25 A
Espesor mínimo de la barra colectora (EF006536) 5 mm
Espesor máximo de las barras colectoras (EF003702) 10 mm
Anchura de adaptador (EF003703) 45 mm
Anchura del carril (EF003704) 35 mm
Espaciamiento de carril (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
