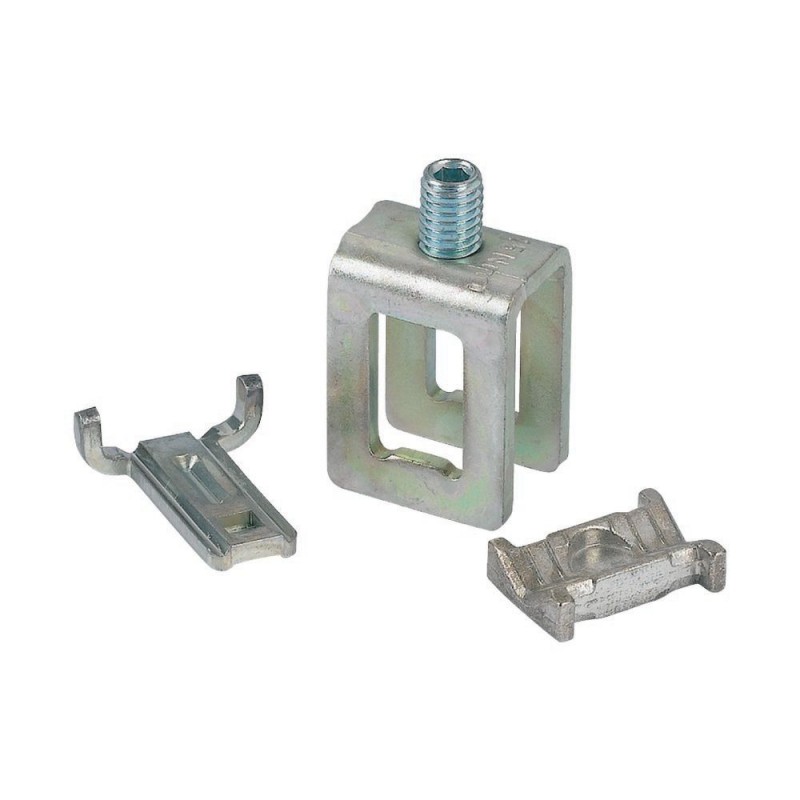

K12X5-1 002281 Y7-2281 EATON ELECTRIC distribuidor de barras para CU 12x5 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K12X5-1 002281 Y7-2281 EATON ELECTRIC distribuidor de barras para CU 12x5

K12X5-1

002281

Y7-2281

EATON-MOELLER

distribuidor de barras para CU 12x5

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for CU 12x5, 1

Terminales de barras colectoras, para recintos de barras colectoras CI, para la conexión de conductor plano o redondo, se pueden utilizar para barras colectoras Cu 12x5, capacidad del terminal para cable plano = 3x9x0.8Capacidad del terminal para cable redondo = 16-35 o 16-25 mm², corriente nominal de funcionamiento Ie = 100A

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $13.47
Precio unitario: $13.47
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
002281
EAN
4015080022817
Product Length/Depth
25 mm
Product Height
19 mm
Product Width
34 mm
Product Weight
0.059 kg
Compliances
RoHS conform
Model Code
K12X5-1

Product specifications

Type
Accessory/spare part type
Busbar terminals
Used with
Cu 12 x 5 mm busbars
Accessory for busbar enclosures
Prepared enclosures
Ci insulated enclosure
Width clamp
25 mm
Busbar thickness - max
5 mm
Busbar thickness - min
5 mm
Busbar width - max
12 mm
Busbar width - min
12 mm
Conductor cross section - max
35 mm²
Rated operational current (Ie) - max
100 A
Functions
For connection of flat strip or round conductor
Rated operation current (Ie)
100 A
Suitable for
Round conductor connection
Flat rail
Strip conductor connection
Rated operational current
100 A
Terminal capacity (flat strip)
9 mm x 0.8 mm (3x)
Terminal capacity (round conductor)
16 mm² - 35 mm²
16 mm² - 25 mm²

ETIM for 002281 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 5 mm
Anchura de las barras colectoras (EF007219) 12 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 25 mm
Sección máxima de conductor (EF004969) 35 mm²
Corriente de funcionamiento nominal máx. (EF007356) 100 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) No
Apto para la conexión de conductor de cinta (EF007242) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
