Módulo de Ent./Sal. para Ascensores
Modelo G 2140 55,0 700
Du line®
Fieldbus Installationbus
• 4 entradas de botón
• 4 salidas de transistor PNP o NPN

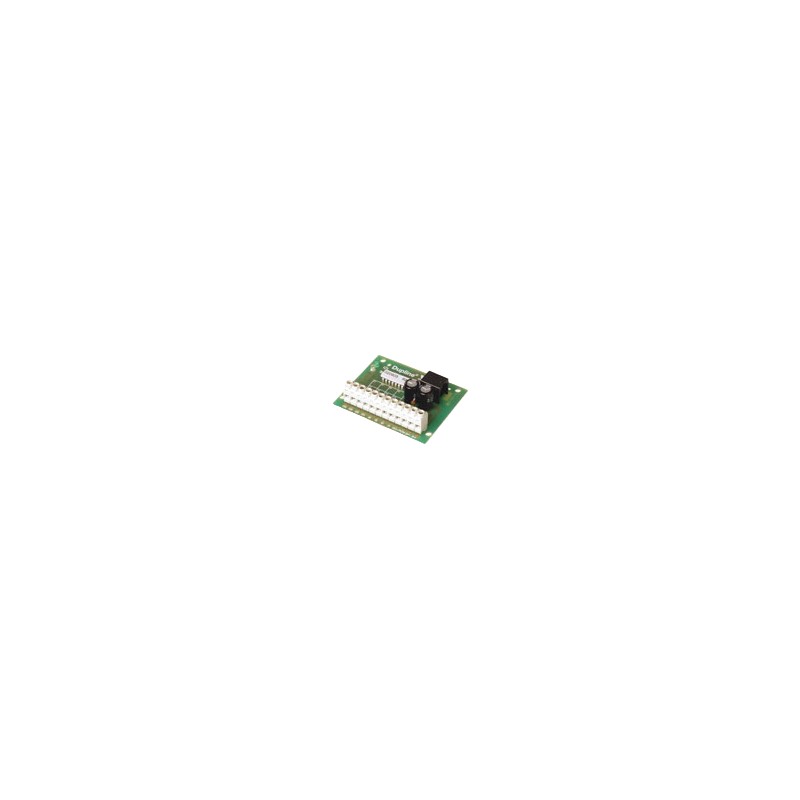

• Placa de circuito impreso abierta
• Soporte disponible para montaje en carril DIN
• Indicadores LED para alimentación y portadora
Dupline®
• Alimentación CC
• Sistema de 3 hilos con Dupline® y alimentación del módulo y de la carga de salida a través de G 3485 0000
700
• Codificación de canales mediante GAP 1605
Descripción del Producto Código de Pedido
G 2140 5520 700
Interfaz directa a las ent./sal. de las paradas del ascensor y a las señales y controles del ascensor. Se han prolongado los pulsos de entrada a 0,5 seg. para asegurar la trans- ferencia de activaciones rá- pidas de los pulsadores. Gracias a las reducidas dimensiones de este módulo es posible integrarlo en casi
cualquier tipo de panel de pulsadores. Tan sólo se necesitan 3 hilos para conec- tar cualquier número de unidades de ent./sal. (incluyendo la alimentación de CC para la carga de la sa- lida). De fácil montaje, uti- lización y mantenimiento, sin necesidad de herramientas ni programación especiales.
Modelo: Dupline®
PCB abierta
Módulo de ent./sal. Número de ent./sal. Tipo de ent./sal. Alimentación CC
Selección del Modelo
Alimentación Código de pedido Código de pedido
Salidas NPN Salidas PNP
10 a 30 VCC G 2140 5510 700 G 2140 5520 700
Especificaciones de Salida
G 2140 5510 700 G 2140 5520 700
Salidas 4 transistores NPN 4 transistores PNP Caída de tensión de salida £ 1,2 V
Tensión de salida Típ. Vin -2,0 V
³ Vin -2,8 V Intensidad por salida £ 200 mA £ 200 mA
Carga total máx. £ 500 mA £ 500 mA Prot. contra cortocircuitos No No
Diodos de prot. incorporados Sí Sí
Corriente de fuga en reposo £ 100 µA £ 200 µA
Tiempo de respuesta 1 tren de pulso (136 mseg. a 128 can.) 1 tren de pulso (136 mseg. a 128 can.)
Especificaciones de Entrada Especificaciones de Alimentación
Entradas 4 contactos o transistor NPN
Tensión de lazo abierto 8,0 VCC Intensidad de cortocircuito 180 µA Int. de pico de arranque 7 mA Resistencia del contacto £ 100 W Longitud del cable £ 3 m
Retraso de transmisión
Entrada OFF - ON £ 20 mseg. + 1 tren de pulso
Entrada ON - OFF £ 550 mseg.
Alimentación Cat. de sobretens. III (IEC 60664) Tensión nominal (Vin) 10 a 30 VCC (ondulación incl.) Ondulación £ 3 V
Prot. c. inv. de polaridad Sí Consumo £ 20 mA Disipación de potencia £ 1 W Intensidad de irrupción £ 1 A Prot. c. trans. de tensión 800 V Tensión dieléctrica
Alimentación – Dupline® Ninguna Alimentación – Entradas No Alimentación – Salidas No
Especificaciones sujetas a cambios sin previo aviso (29.04.03) 1
