Detector Combinado de Movimiento y Presencia para Puertas Correderas Automáticas Rectas y Curvas GUARDIAN 2
• Sensor para puertas correderas automáticas rectas y curvas
• Tecnología de videocámara digital
• Configuración sencilla de la zona de presencia
• Adaptación al entorno
• Sin interferencias entre sensores
• Salidas de movimiento y presencia independientes
• 2 salidas de relé SPST
• Tensión de alimentación: de 12 a 24 V CA/CC
• Indicación LED para: conexión, movimiento y presencia
Descripción del producto
Código de pedido
GUARDIAN 2

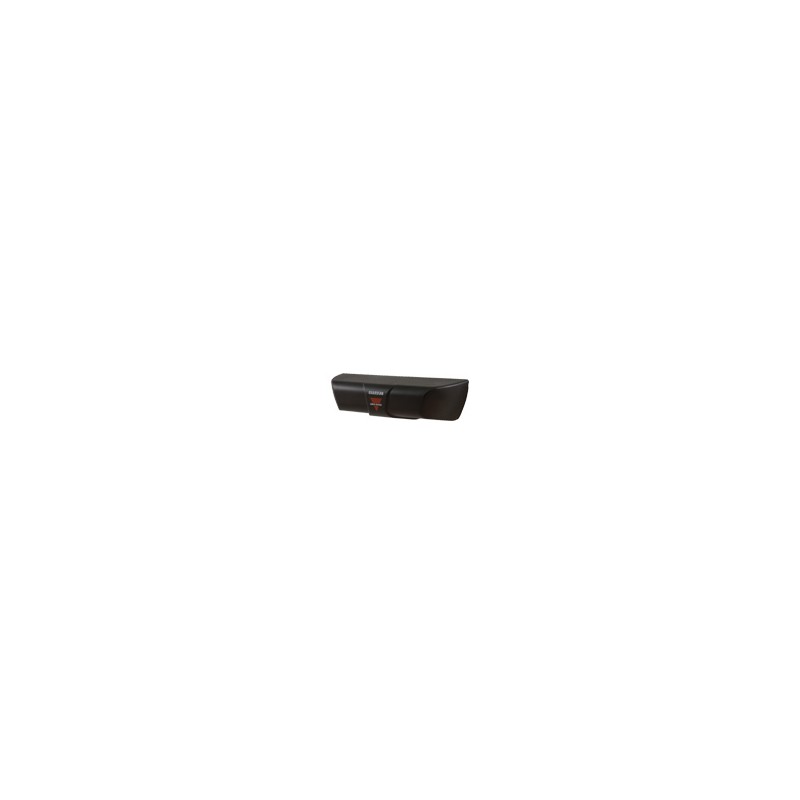

GUARDIAN 2 es un sensor para puertas correderas de uso peatonal. El sensor com- bina zonas de detección de movimiento y presencia. El sensor utiliza la tecnología de cámara CMOS y la detección al procesar la imagen. La zona de movimiento reaccio- na sólo ante el movimiento, mientras que la zona de pre- sencia reacciona ante el movimiento y ante la presen- cia. La zona de movimiento se puede ajustar en 3 direc- ciones (frontal, izquierda y derecha) para detectar los objetos no deseados.
La zona de presencia se con- figura mediante el reconoci- miento de unas tarjetas de prueba estándar en la fase de configuración - se adaptará a la forma de la puerta bien sea curva o recta. La zona de presencia se adapta también al entorno para su funcio- namiento en diferentes condiciones meteorológicas. El sensor dispone de salidas separadas para las zonas de movimiento y presencia, así como de una entrada de prueba (autotest) para probar el funcionamiento del sensor por cada ciclo de la puerta.
Selección del modelo
Tamaño de la caja Código de pedido
210 x 77 x 58 mm GUARDIAN2
Especificaciones
Tensión nominal (Ue) 12 - 24 VCA rms incl. ondu- lación 50-60 Hz, ±15% to- lerancia 12 - 24 V CC ±15% tolerancia
Entrada de prueba* Intensidad máx. de entrada
5 mA
Activa alta: ON > 9 V CA/V CC OFF < 6 V CA/V CC
Consumo de corriente sin carga (Ie)
Típico Max.
192 mA 230 mA @ 12V CA
146 mA 170 mA @ 12V CC
103 mA 120 mA @ 24V CA
65 mA 80 mA @ 24V CC
Activa baja: ON < 6 V CA/V CC OFF > 9 V CA/V CC
Sensibilidad Ajuste en 7 posiciones
Tiempo de reacción de
Tecnología Tecnología de videocámara digital
Retardo a la conexión 5 segundos
Función de salida*
Zona de seguridad
y movimiento Relé – SPST Datos comunes del relé: 1 A CC, 30 V CC Mínimo de maniobras 600.000 a 0,5 A,
50 V CA/30 V CC Mínimo de maniobras 100.000 a 1 A, 30 V CC
la zona de presencia
Tiempo de activación: 210 mseg. (20% de con- traste, velocidad del objeto
1 m/s, cuerpo de prueba
CA (DIN18650)) Tiempo de desactivación: 500 ms
Tiempo de reacción de la zona de movimiento
Tiempo de activación: 1,2 seg. (20% de contraste, velocidad del objeto 1 m/s,
* UL asociado a alimentación clase 2
Especificaciones sujetas a cambios sin previo aviso (05.06.2012) 1
