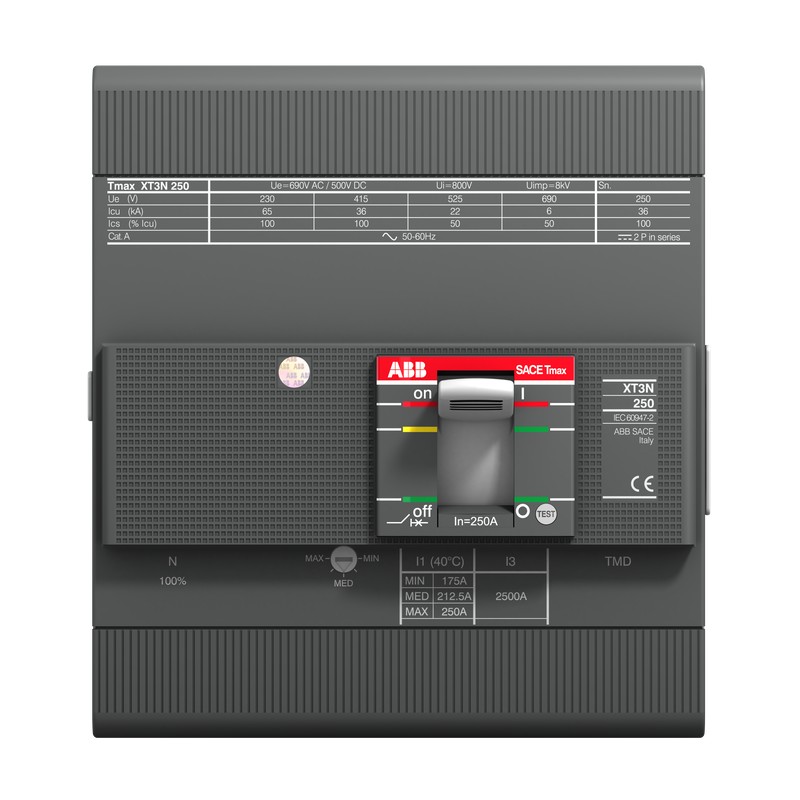

1SDA068232R1 ABB XT3S250 TMD R250 Im2500 4P F F
1SDA068232R1
ABB
XT3S250 TMD R250 Im2500 4P F F
XT3S 250 TMD 250-2500 4p F F InN=100%
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax" > XT3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Yes |
| Circular Value | |
| Principios de diseño circular Tasa de reciclabilidad | Design for Closing Resource Loops - Standard EN45555 - 56.6 % |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Instrucciones para el final de la vida | 9AKK108468A2350 |
| Grupo Objetivo de Residuos a Vertedero | UL 2799 Zero Waste To Landfill Validation available |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 9AKK108468A2294 |
| 9AKK108468A7794 | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c828fac0-1414-4ea7-8f3d-594992e3a241 Italy (IT) |
| SCIP simplificado | 6cd88a1b-5929-437d-910e-59262eae3a1f Germany (DE) |
| 752434c0-4f70-40d4-8a0f-6d2398ed9c2d France (FR) | |
| 2adb0208-36f2-429a-9197-cf01a94de0d4 Sweden (SE) | |
| 9199193d-e35e-4a41-be85-13427af89e12 Germany (DE) | |
| 76d79ee8-d9f4-4d53-a165-14148cff449f Bulgaria (BG) | |
| 47cff470-b445-433b-b038-ceefe6964b04 Sweden (SE) | |
| 107ae197-bd49-4370-a9f1-1e59e21bcb56 Poland (PL) | |
| 1fdb4da6-7046-42e0-88e5-8bb14daba887 Germany (DE) | |
| 052565e0-aabd-40a2-8320-3df14b0e0a29 France (FR) | |
| f3525828-c110-4726-822f-b25a3dbc28ab Netherlands (NL) | |
| 04f436cf-5031-4ba9-a0e2-b8747ae3e091 Spain (ES) | |
| e585a0c8-d37a-4364-93e5-7675f80630b9 Netherlands (NL) | |
| 97275318-3257-4631-982d-a2a889a0d40c Poland (PL) | |
| 6220bfd3-9488-4cce-bf28-9b52a9d9adde Norway (NO) | |
| 37248719-bfa1-4f8a-99cc-7014f87c4888 Finland (FI) | |
| 470a33f1-d8c6-4708-b41c-87716a6fc286 Netherlands (NL) | |
| c417736f-9dd0-43dc-899f-d0664c66fcc7 Germany (DE) | |
| 4a187b67-a444-4749-92da-560c2d437ac4 Denmark (DK) | |
| ff499dbe-5f33-4579-9be0-e28d7e0d05ff Germany (DE) | |
| 51cb1d56-788d-4966-9a6e-a608cac4ed81 Croatia (HR) | |
| eaa7b318-21fd-451f-9e65-c3145955cf0d Czech Republic (CZ) | |
| d8f9f28f-e9dc-4245-a43b-1b6aae595674 Poland (PL) | |
| db3035d4-b67c-4457-8c7f-295c8b552f26 Netherlands (NL) | |
| 626f76cc-eaff-4acc-b9e5-bb34e2ff8a7f Netherlands (NL) | |
| 0e0e9958-80d6-482a-8055-460523312d48 Estonia (EE) | |
| a07c0a98-7547-4cfe-acaa-ac743f533e50 Greece (GR) | |
| e64abfa8-47e1-4b4b-92d4-df79dff3f877 Portugal (PT) | |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT3SE4250AFF000XXX |
| Número E (Suecia) | 3182426 |
| EAN | 8015644021382 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 150 mm |
| Largo del product | 70 mm |
| Peso del product | 2.1 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 155 mm |
| Embalaje Nivel 1 Alto | 190 mm |
| Embalaje Nivel 1 Largo | 155 mm |
| Embalaje Nivel 1 Peso | 2.18 kg |
| Embalaje Nivel 1 EAN | 8015644021382 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Power Distribution |
| Capacidad de conexión del circuito principal | Busbar 85..192 mm² |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 120 cycles per hour |
| 8000 cycle | |
| Durabilidad mecánica | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 4 |
| Hora de apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Orden múltiple | 1 piece |
| Pérdida de potencia | at Rated Operating Conditions per Pole 17.8 W |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Corriente nominal (In) | 250 A |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Tensión nominal (Ur) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 2500 A |
| Tensión nominal de aislamiento (Ui) | 800 V |
| Tensión nominal de operación | 690 V AC |
| 500 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 27 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 20 kA | |
| (500 V AC) 15 kA | |
| (525 V AC) 10 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poles in Series 27 kA | |
| (500 V DC) 3 Poles in Series 37.5 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 40 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 6 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 250 A |
| Destornillador recomendado | Main Circuit M8 |
| Liberar | TMD |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 175...250 A |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC60947-2 |
| Subtipo | XT3 |
| Tipo de conexión del terminal | Front |
| Tipo de terminal | Bolt |
| Par de apriete | 8 N·m |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001295R0483 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK106713A5530 |
| Certificado GL | 1SDL000163R0094 |
| Certificado LR | 1SDL000163R0100 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Diagrama de dimensiones | 1SDH000720R0100 |
| Dibujos mecánicos | 1SDH000720R0100 |
| Diagrama de cableado | 1SDM000068R0001 |
| Instrucciones y manuales | 1SDH000720R0001 |
| Clasificaciones | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
| XT3S250 TMD R250 Im2500 4P F F - ABB - XT3S250 - 1SDA068232R1 | 90 Kbytes |
|
| XT3S250 1SDA068232R1 ABB XT3S250 TMD R250 Im2500 4P F F | 67 Kbytes |
|
