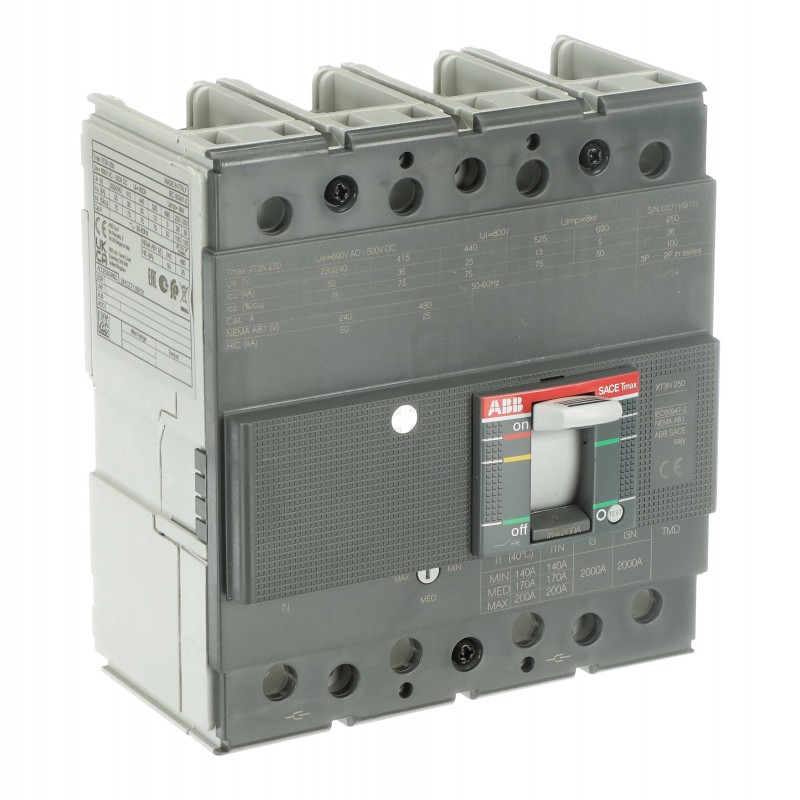

1SDA068069R1 ABB XT3N250 TMD R200 Im2000 4P F F
1SDA068069R1
ABB
XT3N250 TMD R200 Im2000 4P F F
XT3N 250 TMD 200-2000 4p F F InN=100%
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax" > XT3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Yes |
| Circular Value | |
| Principios de diseño circular Tasa de reciclabilidad | Design for Closing Resource Loops - Standard EN45555 - 56.6 % |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Instrucciones para el final de la vida | 9AKK108468A2350 |
| Grupo Objetivo de Residuos a Vertedero | UL 2799 Zero Waste To Landfill Validation available |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 9AKK108468A2294 |
| 9AKK108468A7794 | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 8c4f460c-5c0d-41ad-a7e9-12f9f039f2b3 Italy (IT) |
| SCIP simplificado | f24d434b-9b47-4454-b82a-c25978143705 Germany (DE) |
| d8ee65dc-ad0e-4b5d-80c9-04e4739e1e76 Germany (DE) | |
| aeebded1-e22a-407d-855a-49c2ba1ed405 Sweden (SE) | |
| aa3e884f-8b19-4c79-9282-9494962cb6a9 Denmark (DK) | |
| acac8e29-8908-4270-b65a-9534dc1a80d1 Germany (DE) | |
| 33e3fec6-e210-46a7-af60-66e9b017c869 Poland (PL) | |
| f5bd2133-4ad6-4697-a26f-ed09f98fc9a9 Norway (NO) | |
| 19fd072b-6ee9-47bb-99cc-e48ff3e59560 Finland (FI) | |
| 83dbbce6-4dc1-41a5-ae5e-66e03aa699b3 Netherlands (NL) | |
| 8ae769d9-6e31-4a67-9f5a-29cf2cbea629 Netherlands (NL) | |
| 460c076b-f5d9-41f4-aa7d-1fbd1f8a5d62 Croatia (HR) | |
| 3bbe34a5-20ff-4326-8f96-2cbea3ffa60b Czech Republic (CZ) | |
| 96276717-eb8f-4d0b-ab80-1e711f18e943 Poland (PL) | |
| f768f7b0-3b82-4d33-9ddc-1b5745e76fe6 Netherlands (NL) | |
| d0aafe7c-d47a-4eb1-823a-4ec1f764907a Estonia (EE) | |
| 63dd3660-5542-4381-9b4c-bf27369ce6a5 Greece (GR) | |
| b1e1bf05-3832-46a0-880a-049f8a0e69c4 Portugal (PT) | |
| 4fad311b-d1ca-42d8-91a9-d80bbdc221f5 Bulgaria (BG) | |
| eb289746-7671-4caf-a1ff-47713ce74aae Sweden (SE) | |
| 88ab3892-a3fb-46db-abd7-9a05f2efdc8c Poland (PL) | |
| 4fabb48e-d088-4220-b301-7423001f28e3 France (FR) | |
| c58550ca-bfb8-41ca-a707-efa98b5d5223 Germany (DE) | |
| 707369a8-966a-4e39-8c0f-043a35073236 Germany (DE) | |
| a960ba21-1447-43a4-93d5-fcd7763a2874 France (FR) | |
| 9658eb56-033b-45f7-8f6c-3ca33bf08ea4 Netherlands (NL) | |
| 0ab5b722-1d9d-47e8-975a-1fd3a89a2b59 Spain (ES) | |
| 39ba492a-8054-46d9-8b8b-0994015d33ec Netherlands (NL) | |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT3NE4200AFF000XXX |
| EAN | 8015644019709 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 150 mm |
| Largo del product | 70 mm |
| Peso del product | 2.1 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 155 mm |
| Embalaje Nivel 1 Alto | 190 mm |
| Embalaje Nivel 1 Largo | 155 mm |
| Embalaje Nivel 1 Peso | 2.222 kg |
| Embalaje Nivel 1 EAN | 8015644019709 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Power Distribution |
| Capacidad de conexión del circuito principal | Busbar 85..192 mm² |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 120 cycles per hour |
| 8000 cycle | |
| Durabilidad mecánica | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 4 |
| Hora de apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Orden múltiple | 1 piece |
| Pérdida de potencia | at Rated Operating Conditions per Pole 13.2 W |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Corriente nominal (In) | 200 A |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Tensión nominal (Ur) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 2000 A |
| Tensión nominal de aislamiento (Ui) | 800 V |
| Tensión nominal de operación | 690 V AC |
| 500 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 27 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 19 kA | |
| (500 V AC) 15 kA | |
| (525 V AC) 9.75 kA | |
| (690 V AC) 3.75 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 20 kA | |
| (525 V AC) 13 kA | |
| (690 V AC) 5 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 250 A |
| Destornillador recomendado | Main Circuit M8 |
| Liberar | TMD |
| Tipo de desbloqueo | TM |
| Fecha de RoHS | NA |
| Rango de ajuste | 140...200 A |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC60947-2 |
| Subtipo | XT3 |
| Tipo de conexión del terminal | Front |
| Tipo de terminal | Bolt |
| Par de apriete | 8 N·m |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001295R0483 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK106713A5530 |
| Certificado GL | 1SDL000163R0094 |
| Certificado LR | 1SDL000163R0100 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Diagrama de dimensiones | 1SDH000720R0100 |
| Dibujos mecánicos | 1SDH000720R0100 |
| Diagrama de cableado | 1SDM000068R0001 |
| Instrucciones y manuales | 1SDH000720R0001 |
| Clasificaciones | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
| XT3N250 TMD R200 Im2000 4P F F - ABB - XT3N250 - 1SDA068069R1 | 90 Kbytes |
|
| XT3N250 1SDA068069R1 ABB XT3N250 TMD R200 Im2000 4P F F | 67 Kbytes |
|
